Zasilacz LED Tridonic LCA 85W 600-1800mA 2xCH lp PRE Rysunek wymiarowy LCA 85W 600-1800mA 2xCH lp PRE

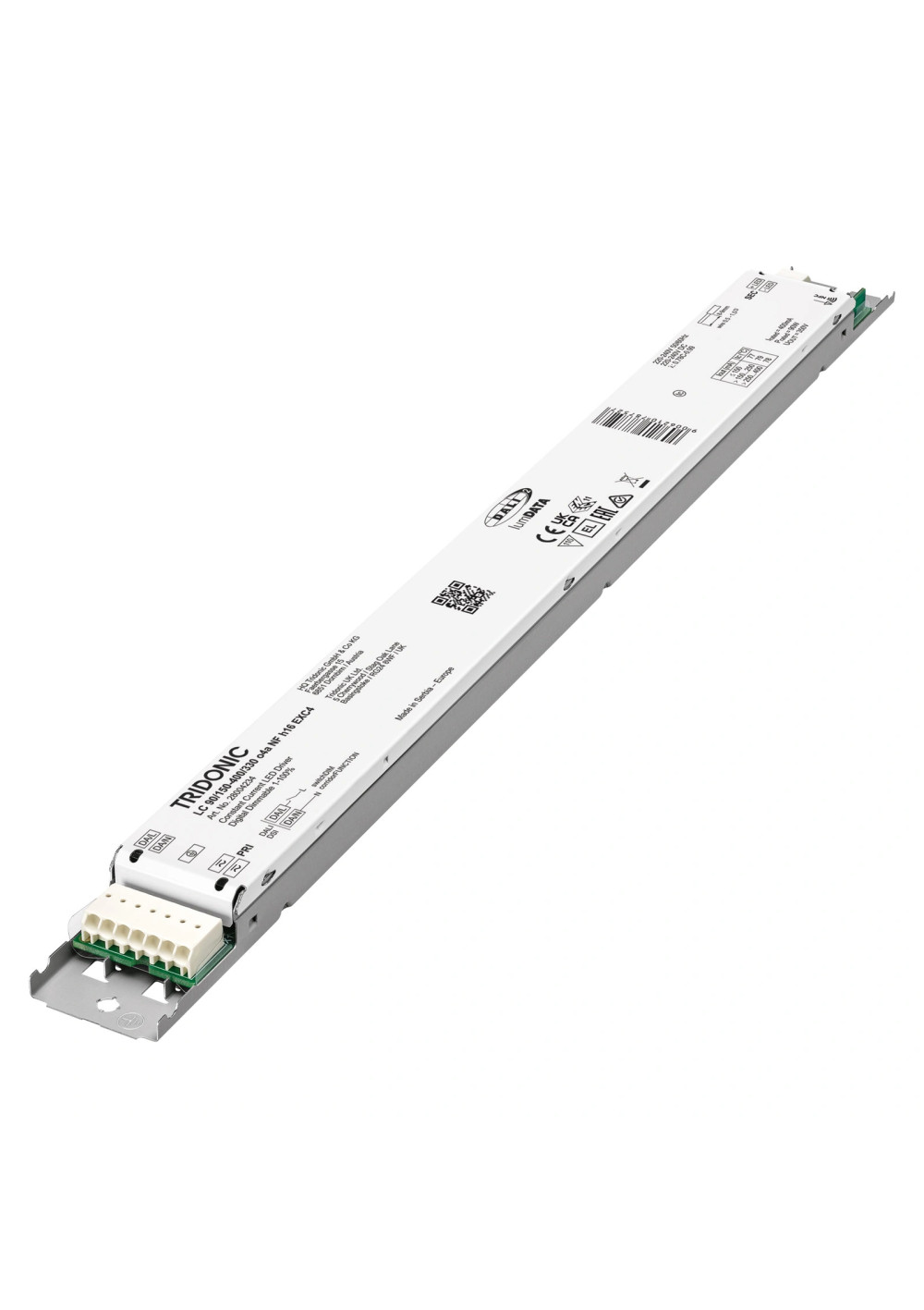

Zasilacz LED Tridonic LCA 85W 600-1800mA 2xCH lp PRE

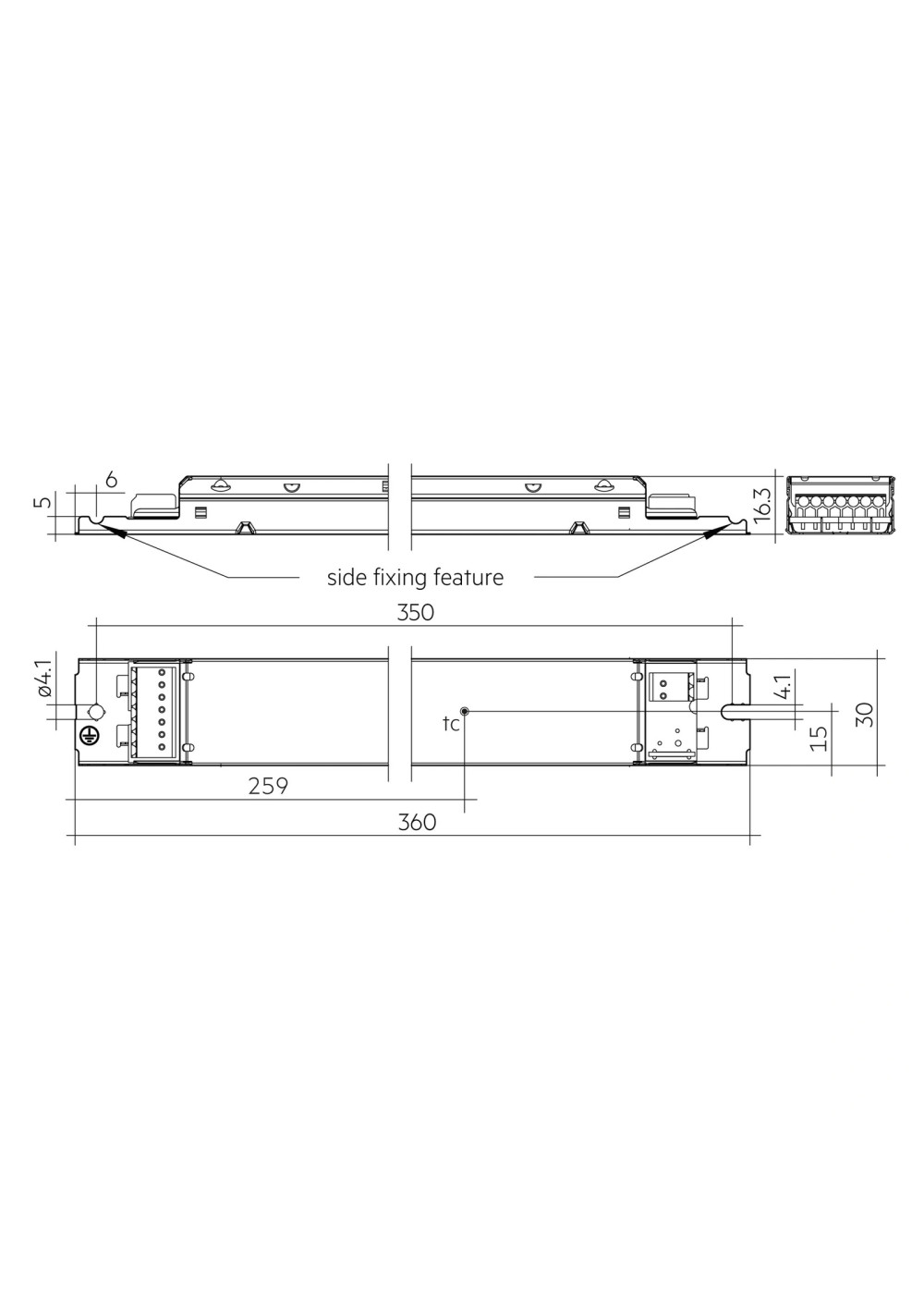

Rysunek wymiarowy LCA 85W 600-1800mA 2xCH lp PRE

Zasilacz LED Tridonic LCA 85W 600-1800mA 2xCH lp PRE

498,00 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Ściemnialne
zas_tridonic_28002829

Zasilacz LED Tridonic LCA 85W 600-1800mA 2xCH lp PRE to zasilacz stałoprądowy LED o mocy do 85 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: DALI, switchDIM.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LCA 85W 600-1800mA 2xCH lp PRE to zasilacz stałoprądowy LED z rodziny Driver LCA 85W 600–1800mA 2xCH lp PRE. Oficjalny numer artykułu 28002829 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta28002829
Rodzina producentaDriver LCA 85W 600–1800mA 2xCH lp PRE
Grupa produktów producentaLinear drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Zakres napięcia DC176 – 288 V
Częstotliwość zasilania0 / 50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu295–438 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji71 mA
Prąd upływu<0.33 mA
Typowy prąd wejściowy bez obciążenia25 mA
Typowy pobór mocy w trybie czuwania przy 230 V<0.25 W
Typowy pobór mocy bez obciążenia<0.5 W
Typowa sprawność przy 230 V89 %
Współczynnik mocy λ — maksimum w zakresie pracy0.98
THD przy 230 V i pełnym obciążeniu<10 %
Czas uruchomienia<0.6 s; <0.4 s
Czas przełączenia AC/DC<0.2 s
Czas wyłączenia<0.02 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±3 %
Max. output current peak (non-repetitive) + max. peak output current≤ prąd wyjściowy +20 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±2.5 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout60 V
Zakres ściemniania1–100 %
Odporność udarowa L–N1 kV
Odporność udarowa L/N–PE2 kV
Napięcie udarowe wyjścia względem PE<0.5 kV
Stopień ochrony IPIP20
Długość360 mm
Szerokość30 mm
Wysokość21 mm
Żywotnośćdo 100000 h
Gwarancja5 lat
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]85
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]5
THD<10 %
Sprawność89 %
Współczynnik mocy0.98
Wymiary D×Sz×W360 × 30 × 21 mm
Żywotność [h]up to 100000 h
Masa urządzenia0.277 kg
Interfejsy i konfiguracjaDALI, switchDIM
Ściemnianie / sterowanieDALI, switchDIM
ŚciemnianieTak
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionlumDATA: dane oprawy, raportowanie zużycia energii oraz diagnostyka i utrzymanie.
Informacja producenta: Product descriptionDimmable built-in constant current 2-channel LED driver with DALI DT6
Informacja producenta: Product descriptionZakres ściemniania: 1 to 100 %.
Informacja producenta: Product descriptionSuitable for luminaires of protection class I and protection class II (see data sheet chapter 3.4 for details)
Informacja producenta: Product descriptionPrąd wyjściowy regulowany w zakresie 600 – 1,800 mA for each channel.
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 85 W.
Informacja producenta: Product descriptionSprawność do 89 %.
Informacja producenta: Product descriptionPobór mocy w czuwaniu: < 0.5 W.
Informacja producenta: Product descriptionNominalna żywotność do 100,000 h.
Informacja producenta: Product descriptionGwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing propertiesNiska metalowa obudowa z białą pokrywą.
Informacja producenta: Housing propertiesStopień ochrony: IP20.
Informacja producenta: Interfacesone4all (DALI-2 DT 6, DSI, switchDIM, corridorFUNCTION V2)
Informacja producenta: InterfacesproportionSWITCH
Informacja producenta: InterfacesZaciski wciskane o kącie 0°.
Informacja producenta: FunctionsAdjustable output current in 1-mA-steps (DALI) or with resistor plug (I-SELECT 2)
Informacja producenta: FunctionsConstant light output function (CLO)
Informacja producenta: FunctionsproportionSWITCH with pre defined scenes (split between different channel scenes)
Informacja producenta: FunctionsswitchDIM and proportionSWITCH with memory function
Informacja producenta: FunctionsPower-up fading and fade2zero
Informacja producenta: FunctionsConfigurable via DALI
Informacja producenta: FunctionsProtective features (overtemperature, short-circuit, overload, no-load, reduced surge amplification)
Informacja producenta: FunctionsIntelligent Voltage Guard (overvoltage and undervoltage monitoring)
Informacja producenta: FunctionsMoże być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: BenefitsFlexible configuration via companionSUITE
Informacja producenta: BenefitsOkno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: BenefitsBest energy savings due to low stand-by losses
Informacja producenta: BenefitsFlexible configuration via DALI and I-SELECT 2
Informacja producenta: Typical applicationsFor linear/area lighting in office and health care applications
Informacja producenta: Typical applicationsDirect and indirect lighting application

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tci-SELECT resistor value
1600.0 mA20 V; 50 V295 mA30 W; 30 W66.4 W-25–60 °C79.0 °C—
2650.0 mA20 V; 50 V319 mA32.5 W; 32.5 W71.9 W-25–55 °C83.0 °C7.69 kΩ
3700.0 mA20 V; 50 V343 mA35 W; 35 W77.3 W-25–55 °C83.0 °C7.14 kΩ
4750.0 mA20 V; 50 V367 mA37.5 W; 37.5 W82.8 W-25–55 °C83.0 °C6.67 kΩ
5800.0 mA20 V; 50 V391 mA40 W; 40 W88.4 W-25–50 °C83.0 °C6.25 kΩ
6850.0 mA20 V; 50 V415 mA42.5 W; 42.5 W94 W-25–50 °C83.0 °C5.88 kΩ
7900.0 mA20 V; 50 V417 mA45 W; 45 W94.2 W-25–50 °C83.0 °C5.56 kΩ
8950.0 mA20 V; 50 V418 mA47.5 W; 47.5 W94.6 W-25–50 °C83.0 °C5.26 kΩ
91000.0 mA20 V; 50 V419 mA50 W; 50 W94.8 W-25–50 °C83.0 °C5 kΩ
101050.0 mA20 V; 50 V420 mA52.5 W; 52.5 W95 W-25–50 °C83.0 °C4.76 kΩ
111100.0 mA20 V; 50 V421 mA55 W; 55 W95.3 W-25–50 °C83.0 °C4.55 kΩ
121150.0 mA20 V; 50 V423 mA57.5 W; 57.5 W95.6 W-25–50 °C83.0 °C4.35 kΩ
131200.0 mA20 V; 50 V424 mA60 W; 60 W95.9 W-25–50 °C83.0 °C4.17 kΩ
141250.0 mA20 V; 50 V425 mA62.5 W; 62.5 W96.2 W-25–50 °C83.0 °C4 kΩ
151300.0 mA20 V; 50 V426 mA65 W; 65 W96.4 W-25–50 °C83.0 °C3.85 kΩ
161350.0 mA20 V; 50 V427 mA67.5 W; 67.5 W96.6 W-25–50 °C83.0 °C3.7 kΩ
171400.0 mA20 V; 50 V429 mA70 W; 70 W69.9 W-25–50 °C83.0 °C3.57 kΩ
181450.0 mA20 V; 50 V430 mA72.5 W; 72.5 W97.2 W-25–45 °C83.0 °C3.45 kΩ
191500.0 mA20 V; 50 V431 mA75 W; 75 W97.5 W-25–45 °C83.0 °C3.33 kΩ
201550.0 mA20 V; 50 V432 mA77.5 W; 77.5 W97.7 W-25–45 °C83.0 °C3.23 kΩ
211600.0 mA20 V; 50 V433 mA80 W; 80 W98 W-25–45 °C83.0 °C3.13 kΩ
221650.0 mA20 V; 50 V434 mA82.5 W; 82.5 W98.3 W-25–45 °C83.0 °C3.03 kΩ
231700.0 mA20 V; 50 V436 mA85 W; 85 W98.6 W-25–45 °C83.0 °C2.94 kΩ
241750.0 mA20 V; 48.6 V437 mA85 W; 85 W98.9 W-25–45 °C83.0 °C2.86 kΩ
251800.0 mA20 V; 47.2 V438 mA85 W; 85 W99.1 W-25–45 °C83.0 °CShort circuit (0 kΩ)

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_28002829

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
85
Prąd wyjściowy zasilacza CC [mA]
600-1800
Okno pracy CC
20-50
Min. Napięcie wyj. zasilacza (CC)
20
Max. Napięcie wyj. zasilacza (CC)
50
Ściemnianie / Sterowanie
DALI, switchDIM
Wymiary (dł. x szer. x wys.) [mm]
360 × 30 × 21 mm
Stopień IP
20
Długość [mm]
360
Szerokość [mm]
30
Wysokość/grubość [mm]
21
Gwarancja [lata]
5
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
600
Prąd max. zasilacza CC [mA]
1800
Współczynnik mocy
0.98
