Zasilacz LED Tridonic LCO 165W 200-1050mA 285V o4a NF C EXC3

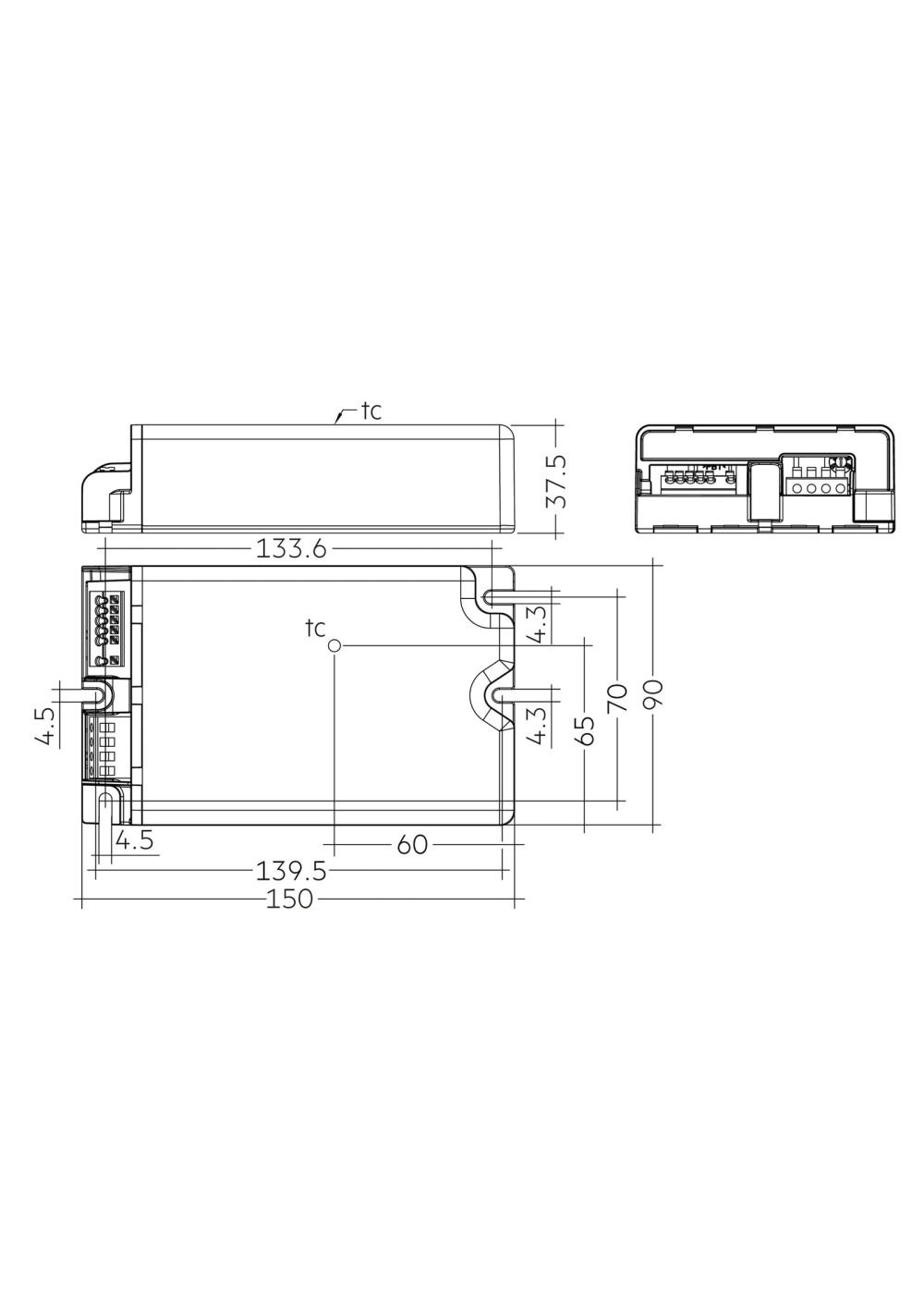

Rysunek wymiarowy LCO 165W 200-1050mA 285V o4a NF C EXC3

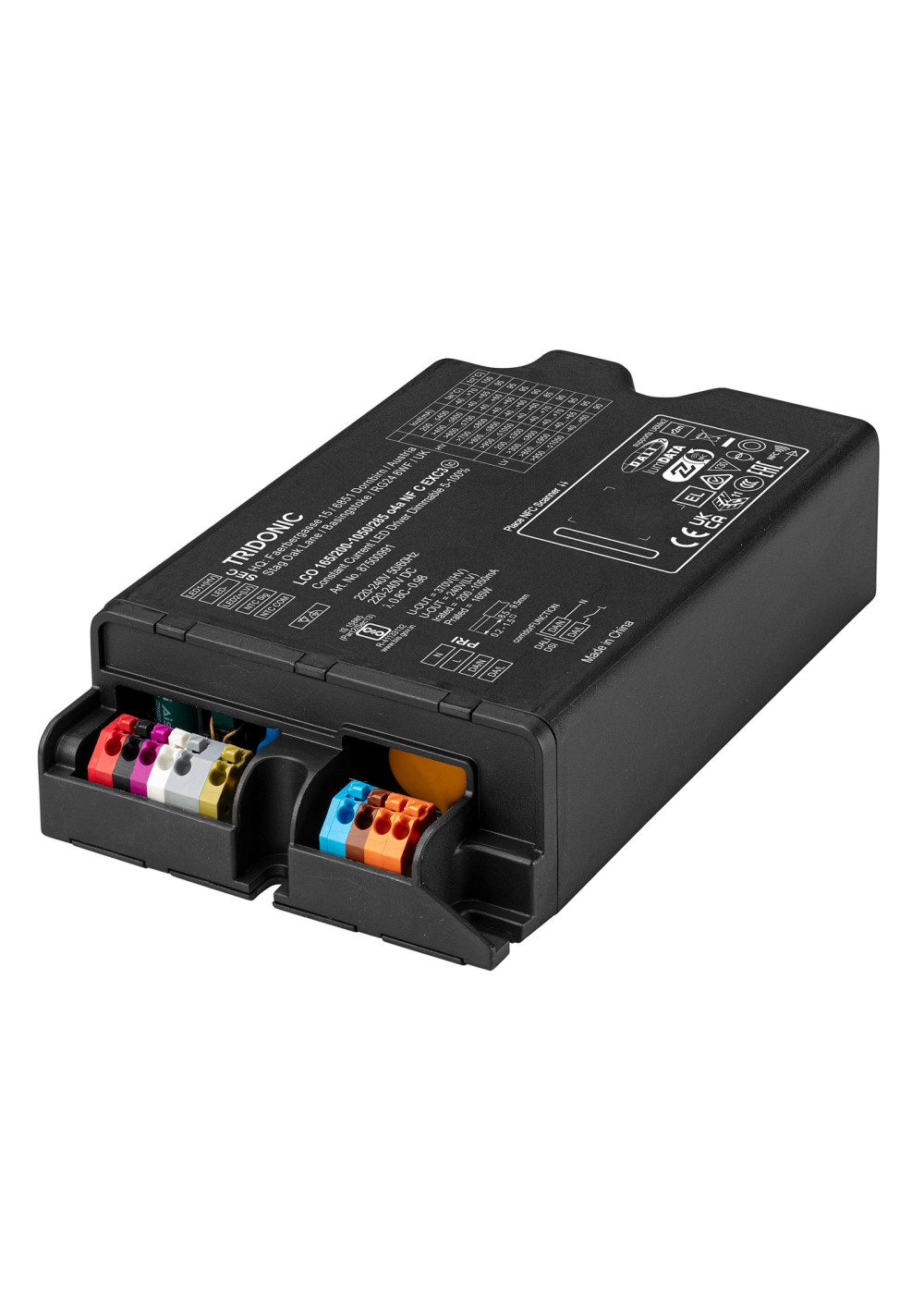

Zasilacz LED Tridonic LCO 165/200-1050/285 o4a NF C EXC3

Name: Zasilacz LED Tridonic LCO 165/200-1050/285 o4a NF C EXC3
Brand: LEDownia.pl
SKU: zas_tridonic_28004668
Availability: Discontinued

0,00 zł

Wysyłka w ciągu 1-2 dni roboczych

Kategoria: Ściemnialne

Indeks: zas_tridonic_28004668

Zasilacz LED Tridonic LCO 165W 200-1050mA 285V o4a NF C EXC3 to zasilacz stałoprądowy LED o mocy do 165 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: DALI, NFC, switchDIM.

Dostawa

1-3 days (PL), 3-10 days (non-PL)

Polityka prywatności

Zwroty

14 dni

Opis
Szczegóły Produktu

Zasilacz LED Tridonic LCO 165W 200-1050mA 285V o4a NF C EXC3 to zasilacz stałoprądowy LED z rodziny Driver LCO 165W 200–1050mA 285V o4a NF C EXC3. Oficjalny numer artykułu 28004668 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta	28004668
Rodzina producenta	Driver LCO 165W 200–1050mA 285V o4a NF C EXC3
Grupa produktów producenta	Compact drivers
Napięcie zasilania	220 – 240 V
Zakres napięcia AC	198 – 264 V
InputDIM voltage range	170–250 V
Zakres napięcia DC	176 – 280 V
Częstotliwość zasilania	0 / 50 / 60 Hz
Ochrona przed przepięciem	320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu	776 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji	148 mA
Prąd upływu	<0.5 mA
Prąd dotykowy przy połączeniu wyrównawczym	380 µA
Pobór mocy	194 W
Typowy pobór mocy w trybie czuwania przy 230 V	<0.16 W
Typowa sprawność przy 230 V	93 %
Współczynnik mocy λ — maksimum w zakresie pracy	0.98
THD przy 230 V i pełnym obciążeniu	<8 %
Czas uruchomienia	<0.8 s; <0.75 s
Czas przełączenia AC/DC	<0.3 s
Czas wyłączenia	<0.5 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu	±3 %
Max. output current peak (non-repetitive) + max. peak output current	≤ output current +15 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu	±5 %
P_ST_LM przy pełnym obciążeniu	≤1
SVM przy pełnym obciążeniu	≤0.4
Maksymalne napięcie wyjściowe Uout	370 V; 240 V; 370 V
Zakres ściemniania	5–100 %
Odporność udarowa L–N	6 kV / 3 kA
Odporność udarowa L/N–PE	10 kV; 6 kV
Burst protection	6 kV
Napięcie udarowe wyjścia względem PE	<1 kV
Stopień ochrony IP	IP20
Długość	150 mm
Szerokość	90 mm
Wysokość	37.5 mm
Żywotność	do 100000 h
Gwarancja	8 years
Rodzaj zasilacza	CC
Maksymalna moc wyjściowa [W]	165
Napięcie wejściowe	220 – 240 V
Stopień IP	IP20
Gwarancja [lata]	8
THD	<8 %
Sprawność	93 %
Współczynnik mocy	0.98
Wymiary D×Sz×W	150 × 90 × 37.5 mm
Żywotność [h]	up to 100000 h
Masa urządzenia	0.797 kg
Interfejsy i konfiguracja	DALI, NFC, switchDIM
Ściemnianie / sterowanie	DALI, switchDIM
Ściemnianie	Tak
Metoda konfiguracji	NFC
Ochrona przed zwarciem	Tak
Ochrona przed przeciążeniem	Tak
Ochrona bez obciążenia	Tak
Informacja producenta: Product description	lumDATA: dane oprawy, raportowanie zużycia energii oraz diagnostyka i utrzymanie.
Informacja producenta: Product description	Dimmable built-in constant current outdoor LED driver
Informacja producenta: Product description	Zakres ściemniania: 5 – 100 % (min. 10 mA).
Informacja producenta: Product description	Do opraw w I i II klasie ochronności.
Informacja producenta: Product description	Zabezpieczenie termiczne zgodne z EN 61347-2-13 C5e.
Informacja producenta: Product description	Prąd wyjściowy regulowany w zakresie 200 – 1,050 mA via NFC, DALI or ready2mains Programmer.
Informacja producenta: Product description	Maksymalna moc wyjściowa: 165 W.
Informacja producenta: Product description	Sprawność do 93 %.
Informacja producenta: Product description	Lowest power input on stand-by < 0.16 W
Informacja producenta: Product description	BIS approval mark for art. no.: 87500991
Informacja producenta: Product description	Nominal lifetime of 100,000 h and 8 years guarantee (conditions at https://www.tridonic.com/en/int/services/manufacturer-guarantee-conditions)
Informacja producenta: Interfaces	Komunikacja bliskiego zasięgu NFC.
Informacja producenta: Interfaces	one4all (DALI DT 6, DSI, switchDIM, corridorFUNCTION)
Informacja producenta: Interfaces	ready2mains (configuration via mains)
Informacja producenta: Interfaces	U6Me2 (configuration of chronoSTEP via mains and ready2mains Programmer)
Informacja producenta: Interfaces	Zaciski wciskane o kącie 45° / 0°.
Informacja producenta: Functions	Adjustable output current in 1-mA-steps (NFC, DALI, ready2mains)
Informacja producenta: Functions	Programmable chronoSTEP: times and levels (NFC, DALI, U6Me2)
Informacja producenta: Functions	Fulfills DALI-2 parts: 251 (Luminaire data), 252 (Energy reporting) and 253 (Diagnostics & Maintenance)
Informacja producenta: Functions	Dimming through mains voltage (inputDIM)
Informacja producenta: Functions	Enhanced constant light output function (eCLO)
Informacja producenta: Functions	Protective features (overtemperature, short-circuit, overload, no-load, input voltage range, reduced surge amplification)
Informacja producenta: Functions	Configurable external temperature management (ETM)
Informacja producenta: Functions	Intelligent Temperature Guard (ITG)
Informacja producenta: Functions	Intelligent Voltage Guard Plus (IVG+)
Informacja producenta: Functions	Może być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: Benefits	Flexible configuration via companionSUITE (NFC, DALI, ready2mains™) or U6Me2 programmer
Informacja producenta: Benefits	Okno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: Benefits	Niski pobór mocy w czuwaniu i wysoka sprawność ograniczają straty energii.
Informacja producenta: Benefits	In-field programming possible after installation with NFC interface and ready2mains
Informacja producenta: Benefits	High overvoltage protection: up to 10 kV asymmetric (protection class I and II)
Informacja producenta: Benefits	Integrated ESD protection
Informacja producenta: Typical applications	Road, street and industry

Punkty pracy

Punkt	Prąd wyjściowy	Minimalne/maksymalne napięcie przewodzenia LED	Typowy pobór prądu	Moc wyjściowa	Typowy pobór mocy	Temperatura otoczenia ta	Maksymalna temperatura punktu tc	Operating modes / Grouping
1	200.0 mA	165 V; 285 V	305 mA	57 W	66.4 W	-40–70 °C	100.0 °C	High voltage output (HV)
2	250.0 mA	145 V; 285 V	361 mA	71.3 W	79.7 W	-40–70 °C	100.0 °C	High voltage output (HV)
3	300.0 mA	145 V; 285 V	420 mA	85.5 W	93.6 W	-40–70 °C	100.0 °C	High voltage output (HV)
4	350.0 mA	145 V; 285 V	482 mA	99.8 W	108.2 W	-40–70 °C	100.0 °C	High voltage output (HV)
5	400.0 mA	145 V; 285 V	546 mA	114 W	123.1 W	-40–70 °C	100.0 °C	High voltage output (HV)
6	450.0 mA	145 V; 285 V	612 mA	128.3 W	138.4 W	-40–65 °C	95.0 °C	High voltage output (HV)
7	500.0 mA	145 V; 285 V	680 mA	142.5 W	154 W	-40–65 °C	95.0 °C	High voltage output (HV)
8	550.0 mA	145 V; 285 V	748 mA	156.8 W	169.6 W	-40–65 °C	95.0 °C	High voltage output (HV)
9	600.0 mA	145 V; 275 V	784 mA	165 W	177.9 W	-40–65 °C	95.0 °C	High voltage output (HV)
10	650.0 mA	145 V; 253.8 V	776 mA	165 W	176.1 W	-40–60 °C	95.0 °C	High voltage output (HV)
11	700.0 mA	145 V; 235.7 V	769 mA	165 W	174.6 W	-40–60 °C	95.0 °C	High voltage output (HV)
12	750.0 mA	145 V; 220 V	770 mA	165 W	174.8 W	-40–65 °C	95.0 °C	High voltage output (HV)
13	800.0 mA	145 V; 206.3 V	771 mA	165 W	175.1 W	-40–65 °C	95.0 °C	High voltage output (HV)
14	850.0 mA	145 V; 194.1 V	778 mA	165 W	176.6 W	-40–60 °C	90.0 °C	High voltage output (HV)
15	900.0 mA	145 V; 183.3 V	770 mA	165 W	174.7 W	-40–60 °C	90.0 °C	High voltage output (HV)
16	950.0 mA	145 V; 173.7 V	765 mA	165 W	173.8 W	-40–60 °C	90.0 °C	High voltage output (HV)
17	1000.0 mA	145 V; 165 V	771 mA	165 W	175.1 W	-40–60 °C	85.0 °C	High voltage output (HV)
18	1050.0 mA	145 V; 157.1 V	784 mA	165 W	177.9 W	-40–60 °C	85.0 °C	High voltage output (HV)
19	200.0 mA	157 V; 157 V	191 mA	31.4 W	38.5 W	-40–70 °C	90.0 °C	Low voltage output (LV)
20	250.0 mA	132 V; 157 V	224 mA	39.3 W	46.5 W	-40–70 °C	90.0 °C	Low voltage output (LV)
21	300.0 mA	110 V; 157 V	256 mA	47.1 W	54.5 W	-40–70 °C	90.0 °C	Low voltage output (LV)
22	350.0 mA	94.3 V; 157 V	289 mA	55 W	62.6 W	-40–70 °C	95.0 °C	Low voltage output (LV)
23	400.0 mA	82.5 V; 157 V	321 mA	62.8 W	70.2 W	-40–70 °C	95.0 °C	Low voltage output (LV)
24	450.0 mA	80 V; 157 V	353 mA	70.7 W	77.9 W	-40–70 °C	95.0 °C	Low voltage output (LV)
25	500.0 mA	80 V; 157 V	386 mA	78.5 W	85.6 W	-40–70 °C	95.0 °C	Low voltage output (LV)
26	550.0 mA	80 V; 157 V	419 mA	86.4 W	93.4 W	-40–70 °C	95.0 °C	Low voltage output (LV)
27	600.0 mA	80 V; 157 V	453 mA	94.2 W	101.4 W	-40–70 °C	95.0 °C	Low voltage output (LV)
28	650.0 mA	80 V; 157 V	488 mA	102.1 W	109.5 W	-40–70 °C	95.0 °C	Low voltage output (LV)
29	700.0 mA	80 V; 157 V	523 mA	109.9 W	117.6 W	-40–70 °C	95.0 °C	Low voltage output (LV)
30	750.0 mA	80 V; 157 V	557 mA	117.8 W	125.7 W	-40–70 °C	95.0 °C	Low voltage output (LV)
31	800.0 mA	80 V; 157 V	593 mA	125.6 W	133.9 W	-40–70 °C	95.0 °C	Low voltage output (LV)
32	850.0 mA	80 V; 157 V	629 mA	135.5 W	142.3 W	-40–65 °C	95.0 °C	Low voltage output (LV)
33	900.0 mA	80 V; 157 V	665 mA	141.3 W	150.7 W	-40–65 °C	95.0 °C	Low voltage output (LV)
34	950.0 mA	80 V; 157 V	701 mA	149.2 W	159 W	-40–65 °C	95.0 °C	Low voltage output (LV)
35	1000.0 mA	80 V; 157 V	738 mA	157 W	167.5 W	-40–60 °C	90.0 °C	Low voltage output (LV)
36	1050.0 mA	80 V; 157 V	775 mA	164.9 W	176 W	-40–60 °C	90.0 °C	Low voltage output (LV)

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.
