Zasilacz LED Tridonic LC 20W 100-450mA 54V DA lp SNC4 Zasilacz LED Tridonic LC 20W 100-450mA 54V DA lp SNC4 Rysunek wymiarowy LC 20W 100-450mA 54V DA lp SNC4
Zasilacz LED Tridonic LC 20W 100-450mA 54V DA lp SNC4
Zasilacz LED Tridonic LC 20W 100-450mA 54V DA lp SNC4

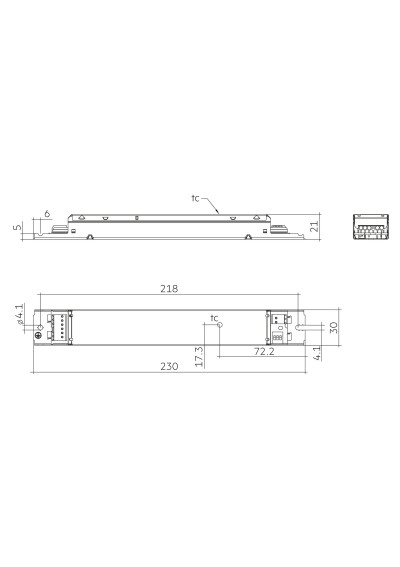

Rysunek wymiarowy LC 20W 100-450mA 54V DA lp SNC4

Zasilacz LED Tridonic LC 20/100-450/54 DA lp SNC4

177,50 zł
Wysyłka w ciągu 1-2 dni roboczych
Ściemnialne
zas_tridonic_87501218

Zasilacz LED Tridonic LC 20W 100-450mA 54V DA lp SNC4 to zasilacz stałoprądowy LED o mocy do 20 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: DALI, switchDIM.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LC 20W 100-450mA 54V DA lp SNC4 to zasilacz stałoprądowy LED z rodziny Driver LC 20W 100-450mA 54V DA lp SNC4. Oficjalny numer artykułu 87501218 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta87501218
Rodzina producentaDriver LC 20W 100-450mA 54V DA lp SNC4
Grupa produktów producentaLinear drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Zakres napięcia DC176 – 280 V
Częstotliwość zasilania0 / 50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu105 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji19 mA
Prąd upływu<0.6 mA
Pobór mocy23.2 W
Typowy pobór mocy w trybie czuwania przy 230 V<0.45 W
Zakres mocy wyjściowej2–20 W
Typowa sprawność przy 230 V86 %
Współczynnik mocy λ — maksimum w zakresie pracy0.96
Współczynnik mocy λ — minimum w zakresie pracy0.43C
THD przy 230 V i pełnym obciążeniu<10 %
Czas uruchomienia<0.7 s; <0.7 s
Czas przełączenia AC/DC<0.3 s
Czas wyłączenia<0.2 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±5 %
Max. output current peak (non-repetitive) + max. peak output current≤ prąd wyjściowy +20 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±5 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout60 V
Zakres ściemniania1–100 %
Odporność udarowa L–N1 kV
Odporność udarowa L/N–PE2 kV
Burst / surge peaks output side against PE<0.5 kV
Stopień ochrony IPIP20
Długość230 mm
Szerokość30 mm
Wysokość21 mm
Żywotnośćdo 100000 h
Gwarancja5 lat
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]20
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]5
THD<10 %
Sprawność86 %
Współczynnik mocy0.96
Wymiary D×Sz×W230 × 30 × 21 mm
Żywotność [h]up to 100000 h
Masa urządzenia0.131 kg
Interfejsy i konfiguracjaDALI, switchDIM
Ściemnianie / sterowanieDALI, switchDIM
ŚciemnianieTak
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionŚciemnialny zasilacz stałoprądowy LED do wbudowania.
Informacja producenta: Product descriptionDo opraw w I i II klasie ochronności.
Informacja producenta: Product descriptionZabezpieczenie termiczne zgodne z EN 61347-2-13 C5e.
Informacja producenta: Product descriptionAdjustable output current via dip switch or DALI
Informacja producenta: Product descriptionSelectable fixed output current 100, 150, 200, 250, 300, 350, 400 and 450 mA (pre-selected current 100 mA)
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 20 W.
Informacja producenta: Product descriptionSprawność do 86 %.
Informacja producenta: Product descriptionNominal lifetime of 100,000 h
Informacja producenta: Product descriptionGwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing propertiesNiska metalowa obudowa z białą pokrywą.
Informacja producenta: Housing propertiesStopień ochrony: IP20.
Informacja producenta: Interfacesone4all (DALI-2, switchDIM, corridorFUNCTION)
Informacja producenta: InterfacesZaciski wciskane o kącie 0°.
Informacja producenta: FunctionsAdjustable output current in 1-mA-steps (DALI)
Informacja producenta: FunctionsConstant light output function (CLO)
Informacja producenta: FunctionsZabezpieczenia przed przegrzaniem, zwarciem, przeciążeniem i pracą bez obciążenia.
Informacja producenta: FunctionsMoże być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: BenefitsFlexible configuration via companionSUITE (DALI)
Informacja producenta: BenefitsOkno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: BenefitsNiski pobór mocy w czuwaniu i wysoka sprawność ograniczają straty energii.
Informacja producenta: Typical applicationsFor linear/area lighting

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tcResistor / I-out select
1100.0 mA20 V; 54 V40 mA5.4 W6.9 W-20–65 °C75.0 °C1=off / 2=off / 3=off
2150.0 mA20 V; 54 V50 mA8.1 W9.7 W-20–65 °C75.0 °C1=off / 2=off / 3=on
3200.0 mA20 V; 54 V63 mA10.8 W12.9 W-20–60 °C75.0 °C1=off / 2=on / 3=off
4250.0 mA20 V; 54 V73 mA13.5 W15.7 W-20–60 °C75.0 °C1=off / 2=on / 3=on
5300.0 mA20 V; 54 V87 mA16.2 W18.9 W-20–60 °C75.0 °C1=on / 2=off / 3=off
6350.0 mA20 V; 54 V98 mA18.9 W21.5 W-20–60 °C75.0 °C1=on / 2=off / 3=on
7400.0 mA20 V; 50 V105 mA20 W23.1 W-20–60 °C75.0 °C1=on / 2=on / 3=off
8450.0 mA20 V; 44.4 V105 mA20 W23.2 W-20–60 °C75.0 °C1=on / 2=on / 3=on

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_87501218

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
20
Prąd wyjściowy zasilacza CC [mA]
100-450
Okno pracy CC
20-54
Min. Napięcie wyj. zasilacza (CC)
20
Max. Napięcie wyj. zasilacza (CC)
54
Ściemnianie / Sterowanie
DALI, switchDIM
Wymiary (dł. x szer. x wys.) [mm]
230 × 30 × 21 mm
Stopień IP
20
Długość [mm]
230
Szerokość [mm]
30
Wysokość/grubość [mm]
21
Gwarancja [lata]
5
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
100
Prąd max. zasilacza CC [mA]
450
Współczynnik mocy
0.96
