Zasilacz LED Tridonic LCO 135W 200-1050mA 220V pD+ NF C PRE3

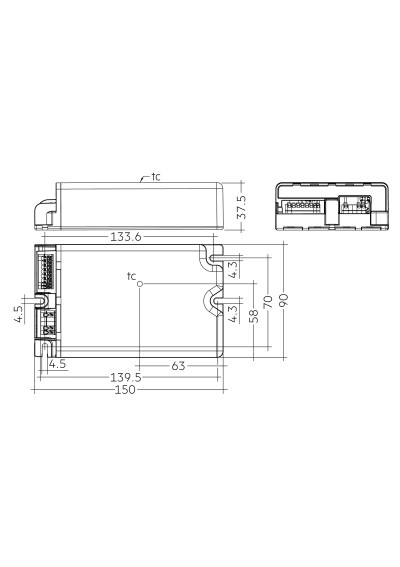

Rysunek wymiarowy LCO 135W 200-1050mA 220V pD+ NF C PRE3

Zasilacz LED Tridonic LCO 135/200-1050/220 pD+ NF C PRE3

Name: Zasilacz LED Tridonic LCO 135/200-1050/220 pD+ NF C PRE3
Brand: LEDownia.pl
SKU: zas_tridonic_28004665
Price: 465 PLN
Availability: BackOrder

465,00 zł

Wysyłka w ciągu 8 - 10 dni roboczych

Kategoria: Ściemnialne

Indeks: zas_tridonic_28004665

Zasilacz LED Tridonic LCO 135W 200-1050mA 220V pD+ NF C PRE3 to zasilacz stałoprądowy LED o mocy do 135 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: DALI, NFC.

Dostawa

1-3 days (PL), 3-10 days (non-PL)

Polityka prywatności

Zwroty

14 dni

Opis
Szczegóły Produktu

Zasilacz LED Tridonic LCO 135W 200-1050mA 220V pD+ NF C PRE3 to zasilacz stałoprądowy LED z rodziny Driver LCO 135W 200–1050mA 220V pD+ NF C PRE3. Oficjalny numer artykułu 28004665 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta	28004665
Rodzina producenta	Driver LCO 135W 200–1050mA 220V pD+ NF C PRE3
Grupa produktów producenta	Compact drivers
Napięcie zasilania	220 – 240 V
Zakres napięcia AC	198 – 264 V
Zakres napięcia DC	176 – 280 V
Częstotliwość zasilania	0 / 50 / 60 Hz
Ochrona przed przepięciem	320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu	644 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji	135 mA
Prąd upływu	<0.5 mA
Prąd dotykowy przy połączeniu wyrównawczym	340 µA
Pobór mocy	166 W
Typowy pobór mocy w trybie czuwania przy 230 V	<0.3 W
Typowa sprawność przy 230 V	93 %
Współczynnik mocy λ — maksimum w zakresie pracy	0.98
THD przy 230 V i pełnym obciążeniu	<8 %
Czas uruchomienia	<0.8 s; <0.75 s
Czas przełączenia AC/DC	<0.3 s
Czas wyłączenia	<0.5 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu	±3 %
Max. output current peak (non-repetitive) + max. peak output current	≤ output current +15 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu	±4 %
P_ST_LM przy pełnym obciążeniu	≤1
SVM przy pełnym obciążeniu	≤0.4
Maksymalne napięcie wyjściowe Uout	280 V; 180 V; 280 V
Zakres ściemniania	1–100 %
Odporność udarowa L–N	6 kV / 3 kA
Odporność udarowa L/N–PE	10 kV
Burst protection	6 kV
Napięcie udarowe wyjścia względem PE	<1 kV
Stopień ochrony IP	IP20
Długość	150 mm
Szerokość	90 mm
Wysokość	37.5 mm
Żywotność	do 100000 h
Gwarancja	8 years
Rodzaj zasilacza	CC
Maksymalna moc wyjściowa [W]	135
Napięcie wejściowe	220 – 240 V
Stopień IP	IP20
Gwarancja [lata]	8
THD	<8 %
Sprawność	93 %
Współczynnik mocy	0.98
Wymiary D×Sz×W	150 × 90 × 37.5 mm
Żywotność [h]	up to 100000 h
Masa urządzenia	0.771 kg
Interfejsy i konfiguracja	DALI, NFC
Ściemnianie / sterowanie	DALI
Ściemnianie	Tak
Metoda konfiguracji	NFC
Ochrona przed zwarciem	Tak
Ochrona przed przeciążeniem	Tak
Ochrona bez obciążenia	Tak
Informacja producenta: Product description	Dimmable built-in constant current outdoor D4i LED driver
Informacja producenta: Product description	Zakres ściemniania: 1 to 100 % (min. 10 mA).
Informacja producenta: Product description	Do opraw w I i II klasie ochronności.
Informacja producenta: Product description	Zabezpieczenie termiczne zgodne z EN 61347-2-13 C5e.
Informacja producenta: Product description	Prąd wyjściowy regulowany w zakresie 200 – 1,050 mA via NFC, DALI or ready2mains Programmer.
Informacja producenta: Product description	Maksymalna moc wyjściowa: 135 W.
Informacja producenta: Product description	Sprawność do 93 %.
Informacja producenta: Product description	Lowest power input on stand-by < 0.3 W
Informacja producenta: Product description	Nominal lifetime of 100,000 h and 8 years guarantee (conditions at https://www.tridonic.com/en/int/services/manufacturer-guarantee-conditions)
Informacja producenta: Interfaces	Komunikacja bliskiego zasięgu NFC.
Informacja producenta: Interfaces	Powered DALI-2
Informacja producenta: Interfaces	ready2mains (configuration via mains)
Informacja producenta: Interfaces	U6Me2 (configuration of chronoSTEP via mains and ready2mains Programmer)
Informacja producenta: Interfaces	Zaciski wciskane o kącie 45°.
Informacja producenta: Functions	Adjustable output current in 1-mA-steps (NFC, DALI, ready2mains)
Informacja producenta: Functions	Programmable chronoSTEP: times and levels (NFC, DALI, U6Me2)
Informacja producenta: Functions	Enhanced constant light output function (eCLO)
Informacja producenta: Functions	Protective features (overtemperature, short-circuit, overload, no-load, input voltage range, reduced surge amplification)
Informacja producenta: Functions	Intelligent Temperature Guard (ITG)
Informacja producenta: Functions	Intelligent Voltage Guard Plus (IVG+)
Informacja producenta: Functions	Configurable external temperature management (ETM)
Informacja producenta: Functions	Auxiliary 24 V, 3 W power supply
Informacja producenta: Functions	DiiA/Zhaga connectivity extensions DT49, DT50, DT51, DT52
Informacja producenta: Functions	deviceKEY against unauthorized change of parameters
Informacja producenta: Benefits	Flexible configuration via companionSUITE (NFC, DALI, ready2mains™) or U6Me2 programmer
Informacja producenta: Benefits	Niski pobór mocy w czuwaniu i wysoka sprawność ograniczają straty energii.
Informacja producenta: Benefits	In-field programming possible after installation with NFC interface and ready2mains
Informacja producenta: Benefits	High overvoltage protection: up to 10 kV asymmetric (protection class I and II)
Informacja producenta: Benefits	Integrated ESD protection
Informacja producenta: Typical applications	Road, street and industry

Punkty pracy

Punkt	Prąd wyjściowy	Minimalne/maksymalne napięcie przewodzenia LED	Typowy pobór prądu	Moc wyjściowa	Typowy pobór mocy	Temperatura otoczenia ta	Maksymalna temperatura punktu tc	Operating modes / Grouping
1	200.0 mA	135 V; 220 V	246 mA	44 W	52.5 W	-40–65 °C	90.0 °C	High voltage output (HV)
2	250.0 mA	108 V; 220 V	293 mA	55 W	64.1 W	-40–65 °C	90.0 °C	High voltage output (HV)
3	300.0 mA	104 V; 220 V	342 mA	66 W	75.6 W	-40–65 °C	90.0 °C	High voltage output (HV)
4	350.0 mA	104 V; 220 V	392 mA	77 W	87.2 W	-40–65 °C	90.0 °C	High voltage output (HV)
5	400.0 mA	104 V; 220 V	440 mA	88 W	98.5 W	-40–60 °C	90.0 °C	High voltage output (HV)
6	450.0 mA	104 V; 220 V	490 mA	99 W	109.9 W	-40–60 °C	90.0 °C	High voltage output (HV)
7	500.0 mA	104 V; 220 V	541 mA	110 W	121.7 W	-40–60 °C	90.0 °C	High voltage output (HV)
8	550.0 mA	104 V; 220 V	592 mA	121 W	133.4 W	-40–55 °C	85.0 °C	High voltage output (HV)
9	600.0 mA	104 V; 220 V	642 mA	132 W	145 W	-40–55 °C	85.0 °C	High voltage output (HV)
10	650.0 mA	104 V; 207.7 V	654 mA	135 W	147.7 W	-40–55 °C	85.0 °C	High voltage output (HV)
11	700.0 mA	104 V; 192.9 V	652 mA	135 W	147.2 W	-40–55 °C	85.0 °C	High voltage output (HV)
12	750.0 mA	104 V; 180 V	650 mA	135 W	146.9 W	-40–60 °C	85.0 °C	High voltage output (HV)
13	800.0 mA	104 V; 168.8 V	648 mA	135 W	146.5 W	-40–60 °C	85.0 °C	High voltage output (HV)
14	850.0 mA	104 V; 158.8 V	647 mA	135 W	146.1 W	-40–60 °C	85.0 °C	High voltage output (HV)
15	900.0 mA	104 V; 150 V	647 mA	135 W	146.1 W	-40–60 °C	85.0 °C	High voltage output (HV)
16	950.0 mA	104 V; 142.1 V	647 mA	135 W	146.1 W	-40–60 °C	85.0 °C	High voltage output (HV)
17	1000.0 mA	104 V; 135 V	646 mA	135 W	145.9 W	-40–65 °C	85.0 °C	High voltage output (HV)
18	1050.0 mA	104 V; 128.6 V	645 mA	135 W	145.6 W	-40–65 °C	85.0 °C	High voltage output (HV)
19	200.0 mA	131 V; 131 V	167 mA	26.2 W	33.9 W	-40–70 °C	95.0 °C	Low voltage output (LV)
20	250.0 mA	108 V; 131 V	195 mA	32.8 W	40.7 W	-40–70 °C	95.0 °C	Low voltage output (LV)
21	300.0 mA	90 V; 131 V	225 mA	39.3 W	47.4 W	-40–70 °C	95.0 °C	Low voltage output (LV)
22	350.0 mA	77.1 V; 131 V	252 mA	45.9 W	54.2 W	-40–65 °C	90.0 °C	Low voltage output (LV)
23	400.0 mA	67.5 V; 131 V	280 mA	52.4 W	61 W	-40–65 °C	90.0 °C	Low voltage output (LV)
24	450.0 mA	62 V; 131 V	309 mA	59 W	67.9 W	-40–65 °C	90.0 °C	Low voltage output (LV)
25	500.0 mA	62 V; 131 V	338 mA	65.5 W	74.7 W	-40–65 °C	90.0 °C	Low voltage output (LV)
26	550.0 mA	62 V; 131 V	368 mA	72.1 W	81.6 W	-40–65 °C	90.0 °C	Low voltage output (LV)
27	600.0 mA	62 V; 131 V	397 mA	78.6 W	88.3 W	-40–60 °C	90.0 °C	Low voltage output (LV)
28	650.0 mA	62 V; 131 V	426 mA	85.2 W	95.1 W	-40–60 °C	90.0 °C	Low voltage output (LV)
29	700.0 mA	62 V; 131 V	455 mA	91.7 W	101.8 W	-40–60 °C	90.0 °C	Low voltage output (LV)
30	750.0 mA	62 V; 131 V	484 mA	98.3 W	108.6 W	-40–60 °C	90.0 °C	Low voltage output (LV)
31	800.0 mA	62 V; 131 V	513 mA	104.8 W	115.4 W	-40–60 °C	90.0 °C	Low voltage output (LV)
32	850.0 mA	62 V; 131 V	544 mA	111.4 W	122.3 W	-40–60 °C	90.0 °C	Low voltage output (LV)
33	900.0 mA	62 V; 131 V	574 mA	117.9 W	129.4 W	-40–55 °C	90.0 °C	Low voltage output (LV)
34	950.0 mA	62 V; 131 V	606 mA	124.5 W	136.6 W	-40–55 °C	90.0 °C	Low voltage output (LV)
35	1000.0 mA	62 V; 131 V	636 mA	131 W	143.7 W	-40–55 °C	90.0 °C	Low voltage output (LV)
36	1050.0 mA	62 V; 128.7 V	655 mA	135 W	148 W	-40–55 °C	90.0 °C	Low voltage output (LV)

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.
