Zasilacz LED Tridonic LC 55/500-1050/54 DA lp SNC4
Zasilacz LED Tridonic LC 55W 500-1050mA 54V DA lp SNC4 to zasilacz stałoprądowy LED o mocy do 55 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: DALI, switchDIM.
Zasilacz LED Tridonic LC 55/500-1050/54 DA lp SNC4
187,50 zł
Wysyłka w ciągu 8 - 10 dni roboczych
zas_tridonic_87501220
Zasilacz LED Tridonic LC 55W 500-1050mA 54V DA lp SNC4 to zasilacz stałoprądowy LED o mocy do 55 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: DALI, switchDIM.
Dostawa
1-3 days (PL), 3-10 days (non-PL)
Polityka prywatności
Zwroty
14 dni
Zasilacz LED Tridonic LC 55W 500-1050mA 54V DA lp SNC4 to zasilacz stałoprądowy LED z rodziny Driver LC 55W 500-1050mA 54V DA lp SNC4. Oficjalny numer artykułu 87501220 identyfikuje tę fizyczną wersję urządzenia.
Najważniejsze właściwości
Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.
Parametry techniczne
| Numer artykułu producenta | 87501220 |
|---|---|
| Rodzina producenta | Driver LC 55W 500-1050mA 54V DA lp SNC4 |
| Grupa produktów producenta | Linear drivers |
| Napięcie zasilania | 220 – 240 V |
| Zakres napięcia AC | 198 – 264 V |
| Zakres napięcia DC | 176 – 280 V |
| Częstotliwość zasilania | 0 / 50 / 60 Hz |
| Ochrona przed przepięciem | 320 V AC, 48 h |
| Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu | 271 mA |
| Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji | 45 mA |
| Prąd upływu | <0.6 mA |
| Pobór mocy | 61.2 W |
| Typowy pobór mocy w trybie czuwania przy 230 V | <0.45 W |
| Zakres mocy wyjściowej | 10–55 W |
| Typowa sprawność przy 230 V | 90 % |
| Współczynnik mocy λ — maksimum w zakresie pracy | 0.98 |
| Współczynnik mocy λ — minimum w zakresie pracy | 0.67C |
| THD przy 230 V i pełnym obciążeniu | <10 % |
| Czas uruchomienia | <0.7 s; <0.7 s |
| Czas przełączenia AC/DC | <0.3 s |
| Czas wyłączenia | <0.2 s |
| Tolerancja prądu przy minimalnym/pełnym obciążeniu | ±5 % |
| Max. output current peak (non-repetitive) + max. peak output current | ≤ prąd wyjściowy +20 % |
| Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu | ±5 % |
| P_ST_LM przy pełnym obciążeniu | ≤1 |
| SVM przy pełnym obciążeniu | ≤0.4 |
| Maksymalne napięcie wyjściowe Uout | 60 V |
| Zakres ściemniania | 1–100 % |
| Odporność udarowa L–N | 1 kV |
| Odporność udarowa L/N–PE | 2 kV |
| Burst / surge peaks output side against PE | <0.5 kV |
| Stopień ochrony IP | IP20 |
| Długość | 280 mm |
| Szerokość | 30 mm |
| Wysokość | 21 mm |
| Żywotność | do 100000 h |
| Gwarancja | 5 lat |
| Rodzaj zasilacza | CC |
| Maksymalna moc wyjściowa [W] | 55 |
| Napięcie wejściowe | 220 – 240 V |
| Stopień IP | IP20 |
| Gwarancja [lata] | 5 |
| THD | <10 % |
| Sprawność | 90 % |
| Współczynnik mocy | 0.98 |

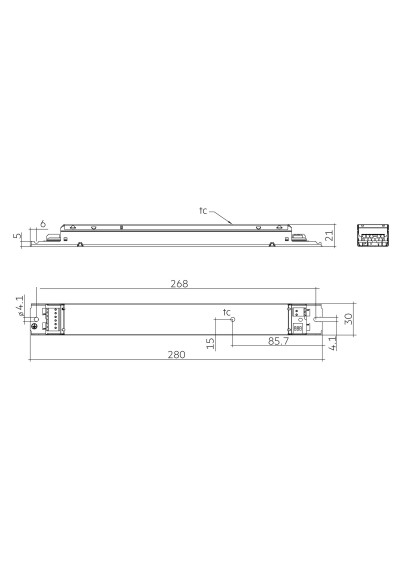

| Wymiary D×Sz×W | 280 × 30 × 21 mm |
| Żywotność [h] | up to 100000 h |
| Masa urządzenia | 0.192 kg |
| Interfejsy i konfiguracja | DALI, switchDIM |
| Ściemnianie / sterowanie | DALI, switchDIM |
| Ściemnianie | Tak |
| Ochrona przed zwarciem | Tak |
| Ochrona przed przeciążeniem | Tak |
| Ochrona bez obciążenia | Tak |
| Informacja producenta: Product description | Ściemnialny zasilacz stałoprądowy LED do wbudowania. |
| Informacja producenta: Product description | Do opraw w I i II klasie ochronności. |
| Informacja producenta: Product description | Zabezpieczenie termiczne zgodne z EN 61347-2-13 C5e. |
| Informacja producenta: Product description | Adjustable output current via dip switch or DALI |
| Informacja producenta: Product description | Selectable fixed output current 500, 550, 600, 650, 700, 800, 900 and 1050 mA (pre-selected current 500 mA) |
| Informacja producenta: Product description | Maksymalna moc wyjściowa: 55 W. |
| Informacja producenta: Product description | Sprawność do 90 %. |
| Informacja producenta: Product description | Nominal lifetime of 100,000 h |
| Informacja producenta: Product description | Gwarancja producenta: 5 lat, na warunkach Tridonica. |
| Informacja producenta: Housing properties | Niska metalowa obudowa z białą pokrywą. |
| Informacja producenta: Housing properties | Stopień ochrony: IP20. |
| Informacja producenta: Interfaces | one4all (DALI-2, switchDIM, corridorFUNCTION) |
| Informacja producenta: Interfaces | Zaciski wciskane o kącie 0°. |
| Informacja producenta: Functions | Adjustable output current in 1-mA-steps (DALI) |
| Informacja producenta: Functions | Constant light output function (CLO) |
| Informacja producenta: Functions | Zabezpieczenia przed przegrzaniem, zwarciem, przeciążeniem i pracą bez obciążenia. |
| Informacja producenta: Functions | Może być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172. |
| Informacja producenta: Benefits | Flexible configuration via companionSUITE (DALI) |
| Informacja producenta: Benefits | Okno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED. |
| Informacja producenta: Benefits | Niski pobór mocy w czuwaniu i wysoka sprawność ograniczają straty energii. |
| Informacja producenta: Typical applications | For linear/area lighting |
Punkty pracy
| Punkt | Prąd wyjściowy | Minimalne/maksymalne napięcie przewodzenia LED | Typowy pobór prądu | Moc wyjściowa | Typowy pobór mocy | Temperatura otoczenia ta | Maksymalna temperatura punktu tc | Resistor / I-out select |
|---|---|---|---|---|---|---|---|---|
| 1 | 500.0 mA | 20 V; 54 V | 144 mA | 27 W | 31 W | -20–70 °C | 85.0 °C | 1=off / 2=off / 3=off |
| 2 | 550.0 mA | 20 V; 54 V | 153 mA | 29.7 W | 33.2 W | -20–70 °C | 85.0 °C | 1=off / 2=off / 3=on |
| 3 | 600.0 mA | 20 V; 54 V | 165 mA | 32.4 W | 36.1 W | -20–65 °C | 85.0 °C | 1=off / 2=on / 3=off |
| 4 | 650.0 mA | 20 V; 54 V | 176 mA | 35.1 W | 38.9 W | -20–65 °C | 85.0 °C | 1=off / 2=on / 3=on |
| 5 | 700.0 mA | 20 V; 54 V | 192 mA | 37.8 W | 42.6 W | -20–65 °C | 85.0 °C | 1=on / 2=off / 3=off |
| 6 | 800.0 mA | 20 V; 54 V | 213 mA | 43.2 W | 47.5 W | -20–65 °C | 85.0 °C | 1=on / 2=off / 3=on |
| 7 | 900.0 mA | 20 V; 54 V | 242 mA | 48.6 W | 54.2 W | -20–60 °C | 85.0 °C | 1=on / 2=on / 3=off |
| 8 | 1050.0 mA | 20 V; 52.4 V | 271 mA | 55 W | 61.2 W | -20–60 °C | 85.0 °C | 1=on / 2=on / 3=on |
Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.
Montaż / zastosowanie
Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.
Informacje dodatkowe
Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.
Główne źródło informacji: www.tridonic.com
Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.
zas_tridonic_87501220
Opis
- Rodzaj zasilacza
- Stałoprądowy (CC)
- Moc zasilacza [W]
- 55
- Prąd wyjściowy zasilacza CC [mA]
- 500-1050
- Okno pracy CC
- 20-54
- Min. Napięcie wyj. zasilacza (CC)
- 20
- Max. Napięcie wyj. zasilacza (CC)
- 54
- Ściemnianie / Sterowanie
- DALI, switchDIM
- Wymiary (dł. x szer. x wys.) [mm]
- 280x30x21
- Stopień IP
- 20
- Długość [mm]
- 280
- Szerokość [mm]
- 30
- Wysokość/grubość [mm]
- 21
- Gwarancja [lata]
- 5
- Napięcie wejściowe [V]
- 220-240
- Prąd min. zasilacza CC [mA]
- 500
- Prąd max. zasilacza CC [mA]
- 1050
- Współczynnik mocy
- 0.98
