DMX512 – co to jest, jak działa i gdzie stosuje się taśmy DMX

DMX512 jest standardem komunikacji cyfrowej stosowanym przede wszystkim w technice scenicznej, architektonicznym oświetleniu dekoracyjnym i instalacjach eventowych. Pozwala centralnie sterować wieloma oprawami, dekoderami i odcinkami taśm LED. W praktyce umożliwia budowanie powtarzalnych scen świetlnych, płynne ściemnianie, zmianę barw oraz synchronizację efektów w całej instalacji.

W cyklu o taśmach cyfrowych warto odróżnić dwie kwestie: adresowalność LED, czyli możliwość niezależnego sterowania pikselami lub sekcjami taśmy, oraz protokół DMX512, którym sterownik przekazuje dane. Taśma może mieć wbudowane piksele, ale wymagać urządzenia pośredniczącego, które odbierze DMX i przełoży go na sygnał właściwy dla zastosowanych układów LED.

Co to jest DMX512?

DMX512, formalnie opisany w normie ANSI E1.11, jest jednokierunkowym protokołem transmisji danych dla urządzeń oświetleniowych. Sygnał opiera się na różnicowej transmisji szeregowej zgodnej elektrycznie z RS-485. Różnicowy sposób przesyłania danych zwiększa odporność na zakłócenia w porównaniu z prostymi sygnałami sterującymi prowadzonymi pojedynczym przewodem.

Jeden strumień DMX, nazywany uniwersum, przenosi do 512 kanałów sterujących. Każdy kanał ma wartość od 0 do 255. W klasycznym sterowaniu RGB trzy kanały odpowiadają zwykle za poziom czerwieni, zieleni i niebieskiego. Oprawa RGBW potrzebuje zazwyczaj czterech kanałów, a urządzenie z dodatkowymi funkcjami, takimi jak ściemnianie główne, stroboskop czy makra, może wykorzystywać ich więcej.

Transmisja DMX512 pracuje z prędkością 250 kbit/s, z formatem 8 bitów danych, bez parzystości i z dwoma bitami stopu. Przy pełnym uniwersum odświeżanie wynosi w przybliżeniu 44 razy na sekundę. To wystarcza do płynnego sterowania światłem w zdecydowanej większości zastosowań dekoracyjnych i scenicznych.

Jak DMX512 steruje taśmą LED?

Sam sygnał DMX nie zasila diod. W instalacji występują więc co najmniej dwa niezależne tory: zasilanie taśmy oraz transmisja danych. Typowy układ obejmuje kontroler lub konsolę DMX, przewód sygnałowy, dekoder DMX albo taśmę z wejściem DMX oraz dobrany zasilacz stałonapięciowy.

Dekoder otrzymuje dane z magistrali i zamienia wartości kanałów na sterowanie wyjściami LED. W przypadku zwykłej taśmy RGB dekoder może regulować trzy kanały PWM dla całego podłączonego odcinka. W systemie pikselowym dekoder lub układ w taśmie rozdziela dane na kolejne piksele albo sekcje. Im więcej niezależnie sterowanych punktów, tym więcej kanałów zajmuje instalacja.

Liczba 512 nie oznacza, że zawsze można wykorzystać dokładnie 512 kanałów na urządzenia. Należy uwzględnić wybrany tryb pracy urządzeń, adres początkowy oraz kanały zajmowane przez każdy element. Przykładowo pełna niezależność 170 pikseli RGB wykorzystuje 510 kanałów, pozostawiając dwa kanały niewykorzystane w jednym uniwersum.

Adresowanie urządzeń i kanałów

Każdy odbiornik DMX musi znać swój adres początkowy. To numer pierwszego kanału, z którego urządzenie odczytuje dane. Dekoder RGB ustawiony na adres 1 korzysta zazwyczaj z kanałów 1–3, a kolejny dekoder RGB można ustawić od kanału 4. Jeśli dwa urządzenia mają ten sam adres i tryb kanałowy, będą reagowały identycznie. Jest to przydatne, gdy kilka odcinków ma zawsze wyświetlać tę samą barwę.

W taśmach pikselowych adresowanie może odbywać się w dekoderze, kontrolerze lub przez konfigurację elementów systemu. Przed zakupem trzeba sprawdzić nie tylko liczbę pikseli na metr, lecz także sposób ich grupowania, liczbę kanałów na piksel oraz kompatybilność z konkretnym kontrolerem DMX.

Okablowanie DMX – zasady, których nie warto pomijać

DMX jest magistralą prowadzoną szeregowo: od wyjścia kontrolera do pierwszego odbiornika, następnie do kolejnego i dalej. Instalacji nie należy wykonywać jako przypadkowej gwiazdy z rozgałęzieniami typu Y. Gdy konieczne jest rozdzielenie sygnału na kilka kierunków, stosuje się aktywny splitter DMX, najlepiej z izolowanymi wyjściami.

• Stosuj przewód przeznaczony do transmisji DMX lub cyfrowej transmisji różnicowej o impedancji falowej 120 Ω.
• Prowadź sygnał od urządzenia do urządzenia, zachowując właściwą polaryzację linii danych.
• Na końcu każdej gałęzi umieść terminator DMX 120 Ω, jeżeli wymaga tego topologia i urządzenia.
• Unikaj długich odgałęzień, przypadkowych przejściówek oraz kabli o nieznanych parametrach.
• Trasy danych prowadź rozważnie względem przewodów zasilających, szczególnie przy dużych mocach i rozbudowanych instalacjach.
• Przed uruchomieniem sprawdź ciągłość przewodów, adresy, tryby kanałowe i kolejność urządzeń.

Klasyczna magistrala DMX przewiduje ograniczenia liczby obciążeń i długości linii wynikające z parametrów transmisji RS-485. Współczesne urządzenia mogą obciążać linię mniej niż tradycyjny odbiornik, ale nie zastępuje to projektu zgodnego z dokumentacją kontrolera, dekoderów i splittera. Przy dużej instalacji bezpieczniej jest podzielić ją na osobne gałęzie lub uniwersa niż działać na granicy możliwości jednej linii.

Gdzie stosuje się taśmy DMX512?

Taśmy i moduły sterowane DMX wybiera się przede wszystkim wtedy, gdy światło ma tworzyć sceny, reagować jako część większej instalacji lub działać w synchronizacji z innymi oprawami. Typowe obszary zastosowania to:

• fasady, gzymsy i detale architektoniczne z dynamiczną zmianą barw;

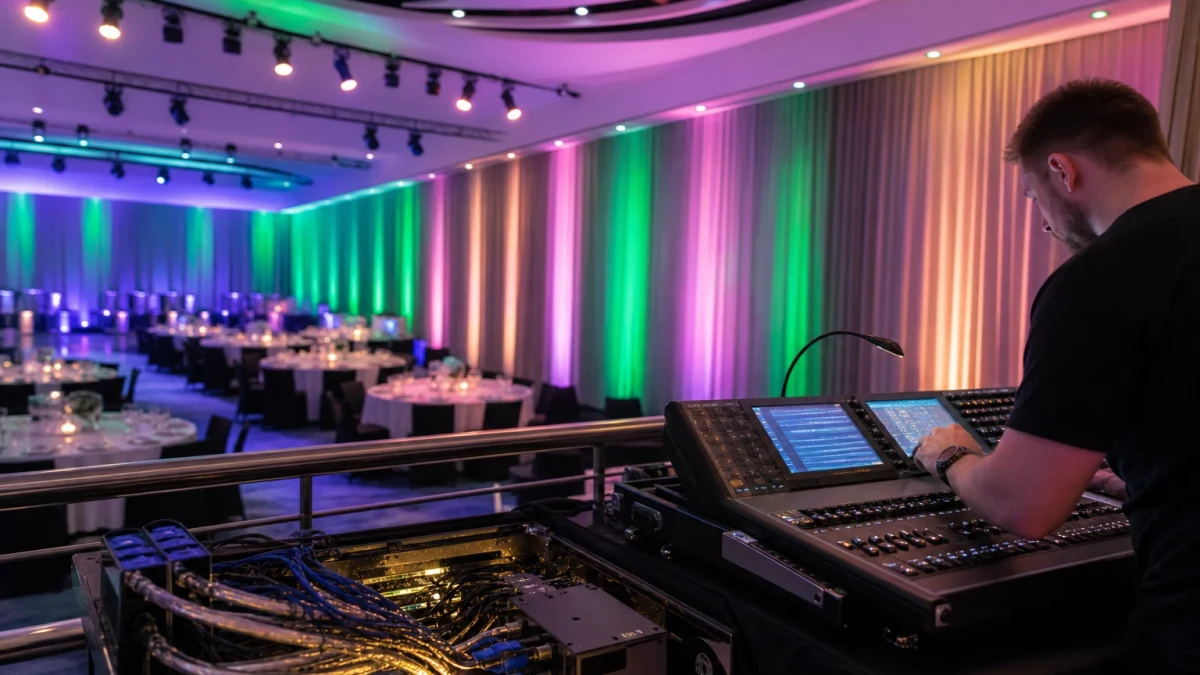

• hotele, restauracje, bary, kluby i przestrzenie eventowe;
• sceny, studia, ekspozycje, stoiska targowe i scenografie;
• witryny, elementy identyfikacji wizualnej oraz dekoracje sezonowe;
• podświetlenie basenów, ogrodów i elewacji, jeśli wszystkie elementy instalacji mają odpowiednią klasę szczelności i są przeznaczone do danych warunków;
• rozbudowane wnętrza, w których oświetlenie LED ma współpracować z systemem sterowania budynkiem przez właściwą bramkę lub interfejs.

W zastosowaniach zewnętrznych sam wybór taśmy IP65 nie rozwiązuje całego zagadnienia. Szczelne muszą być również połączenia, obudowy dekoderów, przepusty i zasilacze. Więcej o specyfice oświetlenia montowanego przy budynku opisujemy w artykule Oświetlenie podbitki dachowej – poradnik.

Zalety systemu DMX przy taśmach cyfrowych

• Precyzyjne sterowanie: można przypisać konkretne kanały do stref, segmentów lub pikseli.
• Skalowalność: instalację można rozbudowywać o następne uniwersa i gałęzie sygnałowe.
• Synchronizacja: jedna konsola lub kontroler może prowadzić spójne sceny na taśmach, oprawach i innych urządzeniach DMX.
• Powtarzalność efektów: zapisane programy pozwalają odtwarzać te same sekwencje o określonej porze lub podczas wydarzenia.
• Odporna transmisja: różnicowy standard sygnału jest odpowiedni do profesjonalnych instalacji, jeżeli zastosowano poprawne okablowanie i topologię.

Ograniczenia i wady, które trzeba uwzględnić

• Limit kanałów w uniwersum: przy dużej liczbie pikseli RGB szybko potrzebne są kolejne uniwersa.
• Większa złożoność: konieczne są adresowanie, konfiguracja kontrolera i uporządkowane prowadzenie przewodów.
• Wymagania montażowe: błędy w terminacji, topologii lub polaryzacji mogą powodować niestabilną pracę.
• Oddzielne projektowanie zasilania: dane DMX nie rozwiązują problemu spadków napięcia. Długie odcinki taśmy wymagają właściwego przekroju przewodów i często zasilania w więcej niż jednym punkcie.
• Koszt systemu: profesjonalne sterowanie, dekodery, splittery i właściwe okablowanie są zwykle droższe niż prosty sterownik do taśmy RGB.

Dobór zasilacza należy wykonać na podstawie napięcia i łącznego poboru mocy konkretnej taśmy, z uwzględnieniem rozsądnego zapasu mocy. Podstawowe zasady omawia poradnik Jak znaleźć właściwy zasilacz LED?.

DMX a zwykła taśma RGB i taśma adresowalna

Standardowa taśma RGB ma wspólne kanały R, G i B dla całego podłączonego odcinka. Z prostym kontrolerem można zmieniać kolor całej sekcji, ale nie uzyska się niezależnej animacji na kolejnych diodach. Taśma adresowalna zawiera układy umożliwiające sterowanie pikselami lub grupami pikseli, jednak sposób komunikacji z tą taśmą zależy od jej konstrukcji.

DMX512 może być protokołem wejściowym systemu pikselowego, ale nie każda taśma cyfrowa jest bezpośrednio zgodna z DMX. Część produktów wymaga dedykowanego dekodera DMX do danego typu pikseli. Warto także pamiętać, że typ obudowy diody, na przykład 5050, nie przesądza sam w sobie o sposobie sterowania; więcej o tym formacie przedstawia artykuł Diody 5050 – rodzaje, moce, producenci i zastosowania.

Jak zaplanować instalację przed zakupem?

1. Określ efekt: jednolite strefy RGB/RGBW czy animacje pikselowe.
2. Policz liczbę niezależnych elementów i kanałów potrzebnych dla każdego z nich.
3. Zaplanuj podział na uniwersa, gałęzie DMX oraz miejsca montażu kontrolerów i dekoderów.
4. Dobierz przewody danych, splittery i terminatory do topologii instalacji.
5. Oblicz pobór mocy, długości przewodów zasilających oraz punkty dosilania taśmy.
6. Zweryfikuj stopień ochrony wszystkich komponentów w odniesieniu do miejsca montażu.
7. Przygotuj tabelę adresów i opis kabli, aby ułatwić uruchomienie oraz późniejszy serwis.

Podsumowanie

DMX512 jest sprawdzonym standardem dla instalacji, w których zwykłe sterowanie pojedynczą taśmą RGB przestaje wystarczać. Daje kontrolę nad rozbudowanymi scenami i systemami pikselowymi, lecz wymaga poprawnego projektu kanałów, zasilania oraz magistrali danych. Taśmy i rozwiązania DMX512 oferujemy obecnie na zamówienie. Jeżeli potrzebujesz pomocy w doborze taśmy, dekodera, sterownika, zasilania lub wstępnym zaplanowaniu instalacji, zapraszamy do kontaktu.
