Jak znaleźć właściwy zasilacz LED?

Spis treści

• 1) Tabliczka znamionowa: co odczytać
• 2) CV czy CC: jak rozpoznać
• 3) Moc i zapas: jak dobrać bezpiecznie
• 4) IP: szczelność i warunki montażu
• 5) Wymiary: gdy montaż jest ograniczeniem
• 6) Brak dostępności: dobór ekwiwalentu
• FAQ

1) Tabliczka znamionowa: co odczytać

Zacznij od tego, co jest napisane na zasilaczu. Zrób wyraźne zdjęcie etykiety. Najważniejsze pola to: Output, Voltage, Current, Power, IP oraz czasem Dimensions.

Lista danych, które warto spisać

• Output: napięcie lub prąd, moc, prąd lub napięcie.
• Input: zakres zasilania (np. 200-240V AC).
• IP: np. IP20, IP33, IP65, IP68.
• Wymiary: jeśli przestrzeń montażowa jest ograniczona.

2) CV czy CC: jak rozpoznać

Zasilacz stałonapięciowy CV

Zasilacz CV zawsze ma podane napięcie wyjściowe wprost: 12V, 24V, 5V itd. To standard dla taśm LED i wielu modułów LED.

Przykład danych z etykiety:

Output: 12V, 100W, 8.33A

Zasilacz stałoprądowy CC

Zasilacz CC bywa opisany jako Constant Current Power Supply i ma podany prąd wyjściowy, np. 350mA, 500mA, 700mA. Na etykiecie zwykle jest też moc oraz zakres napięć pracy.

Przykład danych z etykiety:

Output: 700mA, 50W, 18-72V

CC: minimalne napięcie pracy ma znaczenie

Zasilacz CC ma dolny próg napięcia. Jeśli obciążenie jest zbyt małe i napięcie spadnie poniżej minimum, zasilacz może nie pracować prawidłowo.

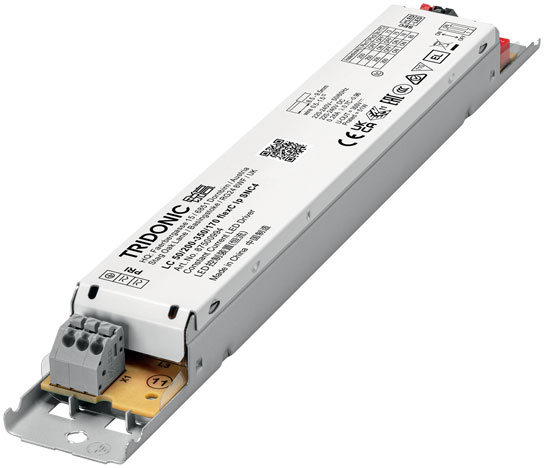

CC z regulacją prądu

Jeśli widzisz Configurable, Flex Current lub Adjustable Current, to zasilacz pozwala ustawić jedną z kilku wartości prądu.

3) Moc i zapas: jak dobrać bezpiecznie

Zasilacz dobieraj z marginesem. Zapas poprawia stabilność, zmniejsza nagrzewanie i wydłuża żywotność instalacji.

• Zapas mocy: 20-30% ponad realne obciążenie.
• W zabudowie i przy pracy ciągłej celuj bliżej 30%.

4) IP: szczelność i warunki montażu

• IP20 - wnętrza, strefy suche.
• IP33 - lekka ochrona.
• IP65 - wilgoć i zachlapanie.
• IP68 - trudne warunki.

Czasem można zastosować zasilacz o innym IP niż wymieniany, ale decyzja zależy od warunków montażu. Jeśli to istotne, skonsultuj dobór z naszym specjalistą.

5) Wymiary: gdy montaż jest ograniczeniem

W wielu instalacjach ograniczeniem jest gabaryt. Sprawdź długość, szerokość, wysokość oraz warunki chłodzenia w miejscu montażu.

6) Brak dostępności: dobór ekwiwalentu

Nie ma drogi bez wyjścia. Zawsze można dobrać zasilacz do wymagań. Jeśli model jest niedostępny lub nie wiesz, jak go znaleźć, dobierzemy właściwy zasilacz albo pełnowartościowy ekwiwalent.

FAQ

Jak rozpoznać, czy zasilacz jest CV czy CC?

CV ma napięcie wyjściowe (np. 12V lub 24V). CC ma prąd wyjściowy (np. 700mA) i często opis Constant Current Power Supply.

Co oznacza Output: 12V, 100W, 8.33A?

To zasilacz stałonapięciowy CV 12V. Maksymalna moc to 100W, a maksymalny prąd wyjściowy to 8.33A.

Czy mogę użyć mocniejszego zasilacza?

Tak. Obciążenie pobiera tyle mocy, ile potrzebuje. Kluczowe są: typ CV lub CC oraz zgodność napięcia lub prądu. Są jednak zasilacze CC (stałoprądowe), które osiągają największe wydajności będąc obciążonymi w niemal 100%.

Czy mogę zmienić IP zasilacza?

Czasem tak, zależnie od warunków montażu. Jeśli nie masz pewności, skonsultuj dobór z naszym specjalistą.

Nie wiem, jak dobrać zasilacz. Co wysłać?

Wyślij zdjęcie tabliczki znamionowej, wymiary miejsca montażu, informację, gdzie ma pracować zasilacz. Dobór będzie szybki i trafny.
