Jak zużywają się diody LED? Degradacja, trwałość L70 i znaczenie chłodzenia

LED nie jest źródłem światła „wiecznym”, ale jego typowy sposób starzenia wyraźnie różni się od zachowania żarówki żarowej. W prawidłowo zaprojektowanej i zamontowanej instalacji dioda najczęściej stopniowo emituje mniej światła. Nagłe zgaśnięcie pojedynczego punktu lub całej sekcji zwykle wskazuje raczej na problem połączenia, zasilania, przegrzania albo jakości wykonania niż na normalne, przewidywalne zużycie samego półprzewodnika.

W praktyce trwałość oświetlenia jest wynikiem pracy całego układu: diod, podłoża, lutów, przewodów, zasilacza lub drivera, sterownika, obudowy oraz sposobu odprowadzania ciepła. Dlatego sam zapis o liczbie godzin nie wystarcza do porównania produktów.

Co znajduje się w diodzie LED?

W sercu LED pracuje struktura półprzewodnikowa ze złączem p-n. Gdy przez złącze płynie prąd w kierunku przewodzenia, elektrony i dziury rekombinują, a część energii jest emitowana jako promieniowanie. Barwa światła zależy od użytych materiałów półprzewodnikowych i konstrukcji pakietu LED.

Diody kolorowe

W typowej diodzie czerwonej, zielonej lub niebieskiej światło powstaje bezpośrednio w strukturze półprzewodnikowej. Emitowane promieniowanie przechodzi następnie przez soczewkę albo obudowę. W elementach RGB jeden pakiet zawiera zwykle osobne struktury dla poszczególnych kanałów. Każdy kanał starzeje się we własnym tempie, dlatego wieloletnia praca może nieznacznie zmienić punkt bieli lub proporcje barw w ustawieniach mieszanych.

Diody białe

Najczęściej stosowane białe LED wykorzystują niebieską strukturę półprzewodnikową oraz luminofor. Część niebieskiego promieniowania pobudza luminofor, który emituje światło o dłuższych falach; połączenie tych składowych odbieramy jako białe światło. Na trwałość i stabilność barwy wpływa więc nie tylko sam chip, lecz także luminofor, spoiwo silikonowe, soczewka oraz szczelność pakietu.

Format obudowy, na przykład SMD 3528, 2835 lub 5050, nie jest sam w sobie gwarancją trwałości. Opisuje przede wszystkim rodzinę i wymiary pakietu, nie jego klasę materiałową, warunki pracy czy jakość produkcji. Różnice między popularnymi obudowami wyjaśnia artykuł SMD 3528 i SMD 2835, a budowę oraz zastosowania większych pakietów opisuje materiał o diodach 5050.

Na czym polega degradacja LED?

Najbardziej charakterystycznym objawem starzenia LED jest spadek strumienia świetlnego, określany jako lumen depreciation. Dioda nadal świeci, lecz przy tym samym prądzie daje mniej światła. Z czasem może wystąpić również przesunięcie chromatyczności, czyli dostrzegalna zmiana odcienia światła.

W pakiecie LED zachodzą równolegle procesy elektryczne, termiczne i optyczne. Ich tempo silnie zależy od warunków pracy.

• Wysoka temperatura złącza przyspiesza degradację materiałów półprzewodnikowych, luminoforu i elementów optycznych.
• Zbyt duży prąd zwiększa temperaturę oraz obciążenie struktury. Daje chwilowo więcej światła, ale zwykle skraca użyteczny okres pracy.
• Cykle włączania i wyłączania powodują rozszerzanie oraz kurczenie różnych materiałów. Długotrwałe naprężenia mogą osłabiać połączenia wewnątrz pakietu i luty na płytce.
• Wilgoć, zanieczyszczenia i agresywne środowisko mogą prowadzić do korozji połączeń, pogorszenia izolacji oraz zmian właściwości optycznych materiałów.
• Promieniowanie i podwyższona temperatura mogą z czasem wpływać na przejrzystość soczewki lub spoiwa oraz na parametry luminoforu.

Do tego dochodzą elementy poza diodą. W oprawie lub taśmie równie istotne są jakość laminatu, miedzi, lutowania i połączeń. W zasilaczu oraz driverze istotną rolę odgrywają między innymi kondensatory, które są wrażliwe na temperaturę. Awaria elektroniki zasilającej może zgasić oprawę mimo tego, że same diody mogłyby nadal pracować.

Temperatura: najważniejszy czynnik trwałości

Większość energii doprowadzonej do LED nie zamienia się w światło, lecz w ciepło. Musi ono przejść ze złącza półprzewodnikowego przez obudowę diody i płytkę do radiatora, profilu aluminiowego lub korpusu oprawy, a następnie do otoczenia. Każdy słaby punkt na tej drodze podnosi temperaturę złącza.

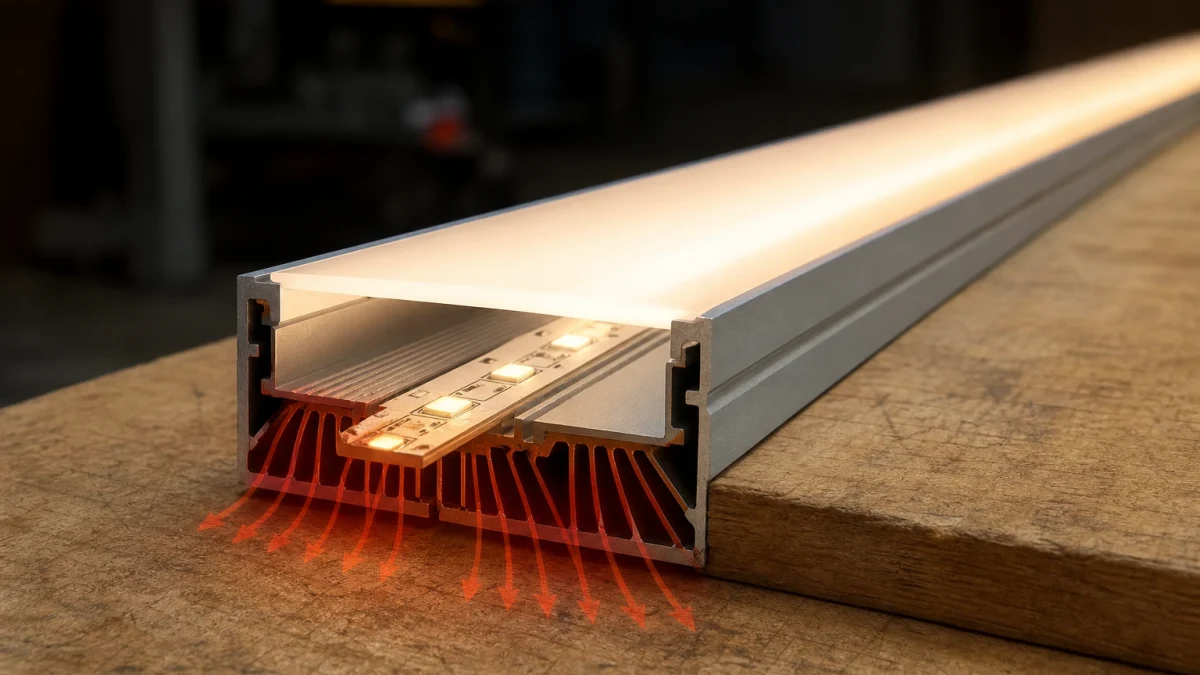

W taśmach LED najczęstszym błędem jest przyklejenie mocniejszego odcinka bezpośrednio do płyty meblowej, płyt g-k, tworzywa lub innego materiału słabo odbierającego ciepło. Profil aluminiowy dobrany do mocy taśmy nie jest wyłącznie detalem estetycznym: zwiększa powierzchnię oddawania ciepła i stabilizuje warunki pracy. Trzeba też zachować wentylację zasilacza oraz nie zabudowywać oprawy wbrew zaleceniom jej producenta.

Niższa temperatura pracy nie oznacza, że każda instalacja będzie działała identycznie długo. Jest jednak jednym z najskuteczniejszych sposobów ograniczania tempa spadku strumienia świetlnego i ryzyka przedwczesnych usterek.

Co oznaczają L70, L90 i L70B50?

Parametry trwałości LED odnoszą się zazwyczaj do utrzymania strumienia świetlnego w czasie, a nie do momentu całkowitego zgaśnięcia.

Litera L opisuje poziom utrzymanego strumienia, natomiast B określa odsetek badanej populacji, który może znaleźć się poniżej tego poziomu. Przykładowo L70B50 nie oznacza, że połowa produktów przestaje działać. Oznacza granicę dotyczącą rozrzutu spadku strumienia w populacji. Zapis L70B10 jest bardziej wymagający niż L70B50, ponieważ dopuszcza spadek poniżej 70% u mniejszej części produktów.

W rzetelnej ocenie należy sprawdzić także warunki deklaracji: temperaturę otoczenia, temperaturę punktu pomiarowego, prąd sterowania, czas pracy i metodę ekstrapolacji. Dane dotyczące pakietu LED, uzyskiwane między innymi w badaniach zgodnych z LM-80 i szacowane metodą TM-21, nie są automatycznie deklaracją trwałości kompletnej oprawy. Gotowy produkt ma własne ograniczenia termiczne, optyczne i zasilające.

Dlaczego LED gaśnie nagle?

Stopniowe osłabienie światła jest normalnym mechanizmem starzenia. Nagłe wygaśnięcie powinno skłonić do diagnostyki całej instalacji. Możliwe przyczyny obejmują:

• uszkodzony, przeciążony lub nieodpowiednio wentylowany zasilacz albo driver;
• spadek napięcia na zbyt długim odcinku taśmy lub zasilanie tylko z jednego końca;
• luźny zacisk, źle wykonane lutowanie, przerwany przewód albo utlenione złącze;
• uszkodzenie mechaniczne podczas cięcia, montażu lub wyginania taśmy;
• przegrzanie wynikające z braku radiatora, zamkniętej zabudowy lub nadmiernej mocy;
• przepięcie, niezgodny typ zasilania lub nieprawidłowo dobrany sterownik;
• zawilgocenie elementów, które nie są właściwie zabezpieczone do danego środowiska.

Uszkodzeniu może ulec również pojedyncza dioda, na przykład po wyładowaniu elektrostatycznym, wadzie połączenia wewnętrznego lub ekstremalnym przeciążeniu. Nie należy jednak traktować gwałtownego zgaśnięcia jako standardowego końca życia LED. Dobra jakość montażu, poprawne połączenia i komponenty dopasowane do obciążenia mają tu zasadnicze znaczenie.

Jak projektować instalację na lata?

1. Dobierz właściwy sposób zasilania. Taśmy 12 V lub 24 V wymagają zasilacza stałonapięciowego, natomiast moduły i oprawy projektowane do pracy prądowej wymagają zgodnego drivera stałoprądowego. Praktyczne zasady doboru omawia poradnik jak znaleźć właściwy zasilacz LED.
2. Nie przeciążaj zasilacza. Obciążenie należy policzyć z uwzględnieniem całej długości instalacji i przewidzieć rozsądny zapas mocy, zgodny z warunkami pracy urządzenia.
3. Zapewnij odprowadzanie ciepła. Dla taśm o większej mocy stosuj odpowiedni profil aluminiowy i nie ograniczaj swobodnego oddawania ciepła przez oprawę oraz zasilacz.
4. Planuj zasilanie długich odcinków. Przy większych długościach stosuj dodatkowe punkty zasilania zgodnie z obliczeniami, aby ograniczyć spadki napięcia oraz nierówną jasność.
5. Dobieraj stopień ochrony do miejsca pracy. IP nie zastępuje prawidłowego uszczelnienia połączeń ani ochrony zasilacza przed wodą i kondensacją.
6. Nie ukrywaj elementów serwisowych bez dostępu. Zasilacz i sterownik powinny być możliwe do sprawdzenia lub wymiany bez niszczenia zabudowy.

Podczas montażu taśmy w suficie podwieszanym szczególnie ważne są profil, chłodzenie, dostęp serwisowy i właściwe zasilanie odcinków. Te zagadnienia krok po kroku omawia poradnik montażu taśmy LED we wnęce sufitowej.

Wniosek

Dioda LED zużywa się przede wszystkim przez stopniową utratę strumienia świetlnego i możliwą zmianę barwy. O rzeczywistej trwałości nie przesądza pojedyncza liczba godzin ani sam typ obudowy SMD, lecz jakość pakietu LED, kontrola temperatury, prawidłowe zasilanie i staranny montaż. W instalacjach wykonywanych z dobrych komponentów, z odpowiednim chłodzeniem i dostępem serwisowym, starzenie przebiega przewidywalnie, a światło zachowuje stabilniejsze parametry przez długi czas.
