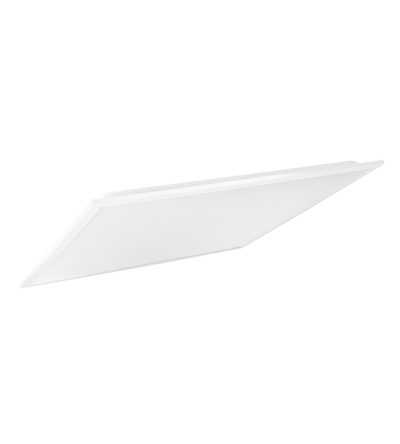

Panele LED technicznie. Rodzaje, parametry, wady, zalety

Cienkie panele LED typu edge-lit, czyli podświetlane od boku i rozpraszające światło w dół za pomocą płyty światłowodowej oraz warstw optycznych, zdobyły popularność głównie dzięki niewielkiej grubości. Dobrze wyglądają, łatwo mieszczą się tam, gdzie brakuje przestrzeni montażowej, i z zewnątrz sprawiają wrażenie nowoczesnych. Problem zaczyna się wtedy, gdy na pierwszy plan wysuwa się nie sama smukłość, lecz jakość światła, sprawność, trwałość i stabilność wyglądu oprawy po kilku latach pracy.

W takich zastosowaniach przewaga techniczna paneli typu backlight jest zwykle wyraźna. W panelu backlight źródła światła lub moduły LED świecą od tylnej części oprawy bezpośrednio na dyfuzor. Droga światła jest prostsza, układ optyczny mniej obciążony dodatkowymi stratami, a cała konstrukcja z reguły lepiej radzi sobie z temperaturą. To właśnie dlatego dobre panele backlight są najczęściej rozsądniejszym wyborem wszędzie tam, gdzie liczy się eksploatacja długoterminowa.

Skąd bierze się różnica między edge-lit a backlight?

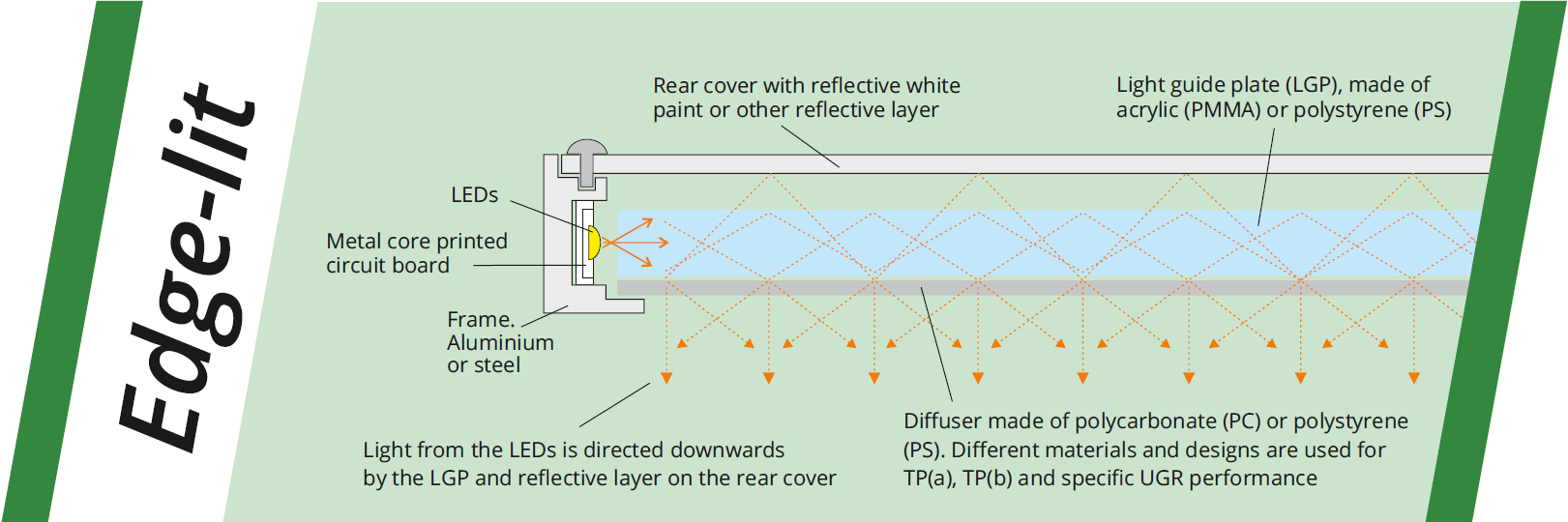

Edge-lit: konstrukcja podporządkowana małej grubości

W cienkim panelu LED diody są zwykle rozmieszczone przy krawędziach. Ich światło trafia do płyty LGP, następnie przechodzi przez warstwy optyczne i dopiero potem jest rozpraszane na powierzchni klosza. Taka konstrukcja pozwala uzyskać bardzo małą wysokość oprawy, ale wymaga większej precyzji wykonania i wprowadza dodatkowe miejsca, w których energia świetlna po prostu się traci.

To oznacza, że cienki panel często kupuje się nie dlatego, że jest technicznie najlepszy, lecz dlatego, że ma być możliwie płaski. Jeżeli więc najważniejszym kryterium jest skrajnie mała przestrzeń montażowa, edge-lit ma sens. Jeżeli jednak priorytetem jest jakość i trwałość, bardzo często jest to kompromis.

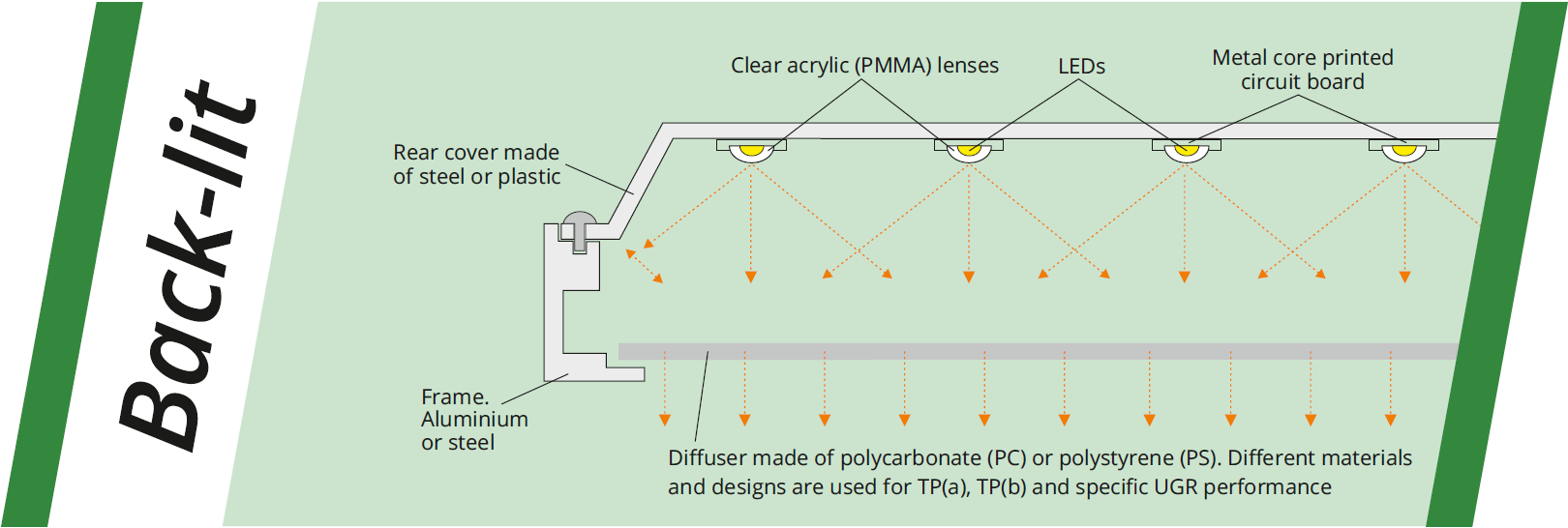

Backlight: prostsza droga światła i mniej strat

W panelu backlight diody lub moduły LED pracują z tyłu oprawy i świecą wprost na dyfuzor. Układ nie musi w takim stopniu polegać na płycie prowadzącej światło i rozbudowanym zestawie warstw optycznych. W praktyce zwykle oznacza to mniejsze straty optyczne, wyższą skuteczność świetlną całej oprawy i bardziej przewidywalną pracę w czasie.

Nie każdy panel backlight jest automatycznie produktem premium, bo dużo zależy od jakości LED-ów, zasilacza, obudowy i zarządzania temperaturą. Mimo to sama zasada działania daje mu z reguły lepszy punkt wyjścia niż konstrukcji edge-lit.

Dlaczego panele backlight zwykle wygrywają technicznie?

1. Większa wydajność

Jednym z najważniejszych argumentów jest sprawność. W panelu edge-lit część światła ginie po drodze: na płycie światłowodowej, w foliach optycznych, na załamaniach i w całym układzie odpowiedzialnym za rozprowadzenie światła od krawędzi do środka. W backlight droga światła jest prostsza, dlatego oprawa tej klasy częściej osiąga lepszy wynik lm/W przy porównywalnym poziomie jakości.

Z punktu widzenia użytkownika końcowego oznacza to prostą rzecz: więcej użytecznego światła z tej samej mocy albo ten sam efekt świetlny przy niższym zużyciu energii. W obiektach, w których oświetlenie działa wiele godzin dziennie, ta różnica nie jest wyłącznie teoretyczna.

2. Lepsze odprowadzanie ciepła i większa trwałość

LED nie lubi wysokiej temperatury. Im trudniej oddać ciepło, tym większe ryzyko szybszego spadku strumienia świetlnego, dryfu barwy, przyspieszonego starzenia zasilacza i pozostałych elementów oprawy. W cienkich panelach edge-lit diody pracują blisko obrzeży, a cała konstrukcja jest silnie podporządkowana minimalnej grubości. To nie sprzyja komfortowi termicznemu.

Panele backlight zazwyczaj oferują więcej miejsca na rozsądne rozłożenie źródeł światła i lepszą współpracę z metalową obudową odprowadzającą ciepło. W efekcie łatwiej utrzymać stabilniejsze warunki pracy. To przekłada się na większą trwałość całej oprawy, a nie tylko samych diod LED.

3. Mniejsze ryzyko żółknięcia przy krawędziach

To jeden z praktycznych problemów cienkich paneli, który użytkownicy i instalatorzy zauważają po czasie. W panelach edge-lit strefy przy krawędziach bywają bardziej obciążone cieplnie, a materiały optyczne starzeją się nierównomiernie. Efektem może być widoczne żółknięcie brzegów, pogorszenie estetyki oraz mniej jednolity odbiór światła.

Nie znaczy to, że każdy edge-lit zżółknie, ani że każdy backlight pozostanie idealny. Jednak w praktyce problem żółknących krawędzi dużo częściej kojarzy się z cienkimi panelami niż z dobrze zaprojektowanymi panelami backlight. Tam źródło światła nie jest skupione przy obrzeżach w taki sam sposób, więc ryzyko lokalnych przebarwień zwykle jest mniejsze.

Kiedy cienki panel LED ma sens?

Cienki panel nie jest rozwiązaniem złym z definicji. Ma swoje miejsce na rynku. Trzeba jednak uczciwie powiedzieć, że jego główną zaletą jest niewielka wysokość. Jeżeli oprawa ma wejść w bardzo płytką przestrzeń sufitu, wnękę lub zabudowę, gdzie każdy milimetr ma znaczenie, panel edge-lit może być jedynym praktycznym wyborem.

To właśnie w takich sytuacjach ma sens zaakceptowanie kompromisu: mniejszej rezerwy termicznej, większej złożoności optycznej i potencjalnie niższej trwałości. Jeżeli jednak miejsca jest wystarczająco dużo, wybieranie cienkiego panelu wyłącznie dlatego, że jest cienki, często oznacza rezygnację z przewagi, jaką daje konstrukcja backlight.

Wniosek praktyczny

Jeżeli priorytetem jest długowieczność, stabilność pracy, estetyka po latach i dobra efektywność energetyczna, panel typu backlight jest zwykle rozwiązaniem bardziej technicznie uzasadnionym. Ma prostszą drogę światła, z reguły wyższą wydajność i lepsze warunki do odprowadzania ciepła. W praktyce oznacza to mniejsze ryzyko problemów eksploatacyjnych i bardziej przewidywalną trwałość.

Cienkie panele edge-lit warto traktować jako produkt do zastosowań wymuszonych ograniczoną przestrzenią montażową. Tam, gdzie wysokość oprawy jest ważniejsza niż jakość, trwałość i długofalowa opłacalność, mogą być uzasadnione. W pozostałych przypadkach panel backlight najczęściej okazuje się wyborem po prostu rozsądniejszym.

Źródła

1. U.S. Department of Energy – LED Luminaire Lifetime: Recommendations for Testing and Reporting
2. LEDVANCE – LED light panels for backlighting
3. NVC Lighting – What is the difference between edge-lit and back-lit LED panels?
4. International Journal of Extreme Manufacturing / review available via ScienceDirect – Color shift in LED packages and optical materials
