Zasilacz LED Tridonic LCA 45W 500-1400mA one4all SC PRE
Zasilacz LED Tridonic LCA 45W 500-1400mA one4all SC PRE to zasilacz stałoprądowy LED o mocy do 45 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: DALI, switchDIM.
Zasilacz LED Tridonic LCA 45W 500-1400mA one4all SC PRE
282,00 zł
Wysyłka w ciągu 1-2 dni roboczych
zas_tridonic_28000676
Zasilacz LED Tridonic LCA 45W 500-1400mA one4all SC PRE to zasilacz stałoprądowy LED o mocy do 45 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: DALI, switchDIM.
Dostawa
1-3 days (PL), 3-10 days (non-PL)
Polityka prywatności
Zwroty
14 dni
Zasilacz LED Tridonic LCA 45W 500-1400mA one4all SC PRE to zasilacz stałoprądowy LED z rodziny Driver LCA 45W 500–1400mA one4all SC PRE. Oficjalny numer artykułu 28000676 identyfikuje tę fizyczną wersję urządzenia.
Najważniejsze właściwości
Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.
Parametry techniczne
| Numer artykułu producenta | 28000676 |
|---|---|
| Rodzina producenta | Driver LCA 45W 500–1400mA one4all SC PRE |
| Grupa produktów producenta | Compact drivers |
| Napięcie zasilania | 220 – 240 V |
| Zakres napięcia AC | 198 – 264 V |
| Zakres napięcia DC | 176 – 280 V |
| Częstotliwość zasilania | 0 / 50 / 60 Hz |
| Ochrona przed przepięciem | 320 V AC, 48 h |
| Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu | 132–224 mA |
| Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji | 29–44 mA |
| Prąd upływu | <0.16 mA |
| Typowy prąd wejściowy bez obciążenia | 25.7 mA |
| Pobór mocy | 50 W |
| Typowy pobór mocy w trybie czuwania przy 230 V | <0.15 W |
| Typowy pobór mocy bez obciążenia | 0.36 W |
| Typowa sprawność przy 230 V | 91 % |
| Współczynnik mocy λ — maksimum w zakresie pracy | 0.98 |
| THD przy 230 V i pełnym obciążeniu | <5 % |
| Czas uruchomienia | <0.6 s; <0.3 s |
| Czas przełączenia AC/DC | <0.3 s |
| Czas wyłączenia | <0.02 s |
| Tolerancja prądu przy minimalnym/pełnym obciążeniu | ±3 % |
| Max. output current peak (non-repetitive) + max. peak output current | ≤ output current +40 % |
| Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu | ±2 % |
| P_ST_LM przy pełnym obciążeniu | ≤1 |
| SVM przy pełnym obciążeniu | ≤0.4 |
| Maksymalne napięcie wyjściowe Uout | 60 V |
| Zakres ściemniania | 1–100 % |
| Odporność udarowa L–N | 1 kV |
| Odporność udarowa L/N–PE | 2 kV |
| Napięcie udarowe wyjścia względem PE | <0.5 kV |
| Stopień ochrony IP | IP20 |
| Długość | 150 mm |
| Szerokość | 43 mm |
| Wysokość | 30 mm |
| Żywotność | do 100000 h |
| Gwarancja | 5 lat |
| Rodzaj zasilacza | CC |
| Maksymalna moc wyjściowa [W] | 45 |
| Napięcie wejściowe | 220 – 240 V |
| Stopień IP | IP20 |
| Gwarancja [lata] | 5 |
| THD | <5 % |
| Sprawność | 91 % |
| Współczynnik mocy | 0.98 |

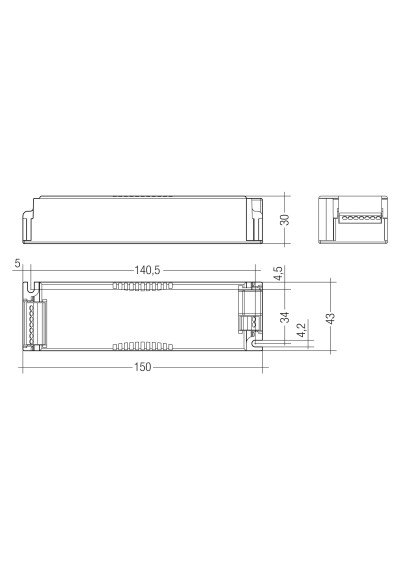

| Wymiary D×Sz×W | 150 × 43 × 30 mm |
| Żywotność [h] | up to 100000 h |
| Masa urządzenia | 0.145 kg |
| Interfejsy i konfiguracja | DALI, switchDIM |
| Ściemnianie / sterowanie | DALI, switchDIM |
| Ściemnianie | Tak |
| Ochrona przed zwarciem | Tak |
| Ochrona przed przeciążeniem | Tak |
| Ochrona bez obciążenia | Tak |
| Informacja producenta: Product description | lumDATA: dane oprawy, raportowanie zużycia energii oraz diagnostyka i utrzymanie. |
| Informacja producenta: Product description | Ściemnialny zasilacz stałoprądowy LED do wbudowania. |
| Informacja producenta: Product description | Can be either used built-in or independent with clip-on strain-relief (see accessory) |
| Informacja producenta: Product description | Zakres ściemniania: 1 to 100 %. |
| Informacja producenta: Product description | Do opraw w I i II klasie ochronności. |
| Informacja producenta: Product description | Prąd wyjściowy regulowany w zakresie 500 – 1,400 mA. |
| Informacja producenta: Product description | Maksymalna moc wyjściowa: 45 W. |
| Informacja producenta: Product description | Sprawność do 91 %. |
| Informacja producenta: Product description | Pobór mocy w czuwaniu: < 0.15 W. |
| Informacja producenta: Product description | Nominalna żywotność do 100,000 h. |
| Informacja producenta: Product description | Gwarancja producenta: 5 lat, na warunkach Tridonica. |
| Informacja producenta: Housing properties | Casing: polycarbonate, white |
| Informacja producenta: Housing properties | Stopień ochrony: IP20. |
| Informacja producenta: Interfaces | one4all (DALI-2 DT 6, DSI, switchDIM, corridorFUNCTION) |
| Informacja producenta: Interfaces | ready2mains (configuration and dimming via mains) |
| Informacja producenta: Interfaces | Zaciski wciskane o kącie 45°. |
| Informacja producenta: Functions | Adjustable output current in 1-mA-steps (DALI, ready2mains, I-SELECT 2) |
| Informacja producenta: Functions | Fulfills DALI-2 parts: 251 (Luminaire data), 252 (Energy reporting) and 253 (Diagnostics & Maintenance) |
| Informacja producenta: Functions | Constant light output function (CLO) |
| Informacja producenta: Functions | Łagodna zmiana jasności po włączeniu zasilania AC. |
| Informacja producenta: Functions | Configurable via ready2mains |
| Informacja producenta: Functions | Funkcja fade2zero umożliwia wyłączenie przez płynne wygaszenie. |
| Informacja producenta: Functions | Service monitor to log certain events |
| Informacja producenta: Functions | Protective features (overtemperature, short-circuit, overload, no-load, input voltage range, reduced surge amplification) |
| Informacja producenta: Functions | Może być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172. |
| Informacja producenta: Benefits | Okno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED. |
| Informacja producenta: Benefits | Niski pobór mocy w czuwaniu i wysoka sprawność ograniczają straty energii. |
| Informacja producenta: Benefits | Flexible configuration via DALI, ready2mains and I-SELECT 2 |
| Informacja producenta: Typical applications | Do liniowego i powierzchniowego oświetlenia biurowego. |
Punkty pracy
| Punkt | Prąd wyjściowy | Minimalne/maksymalne napięcie przewodzenia LED | Typowy pobór prądu | Moc wyjściowa | Typowy pobór mocy | Temperatura otoczenia ta | Maksymalna temperatura punktu tc | i-SELECT resistor value |
|---|---|---|---|---|---|---|---|---|
| 1 | 500.0 mA | 25 V; 50 V | 133 mA | 25 W | 29.3 W | -25–50 °C | 80.0 °C | — |
| 2 | 550.0 mA | 25 V; 50 V | 144 mA | 27.5 W | 31.8 W | -25–50 °C | 80.0 °C | 9.09 kΩ |
| 3 | 600.0 mA | 25 V; 50 V | 150 mA | 30 W | 34.4 W | -25–50 °C | 85.0 °C | 8.33 kΩ |
| 4 | 650.0 mA | 25 V; 50 V | 166 mA | 32.5 W | 37 W | -25–50 °C | 85.0 °C | 7.69 kΩ |
| 5 | 700.0 mA | 25 V; 50 V | 176 mA | 35 W | 39.5 W | -25–50 °C | 85.0 °C | 7.14 kΩ |
| 6 | 750.0 mA | 25 V; 50 V | 187 mA | 37.5 W | 42.1 W | -25–50 °C | 85.0 °C | 6.67 kΩ |
| 7 | 800.0 mA | 25 V; 50 V | 198 mA | 40 W | 44.7 W | -25–50 °C | 85.0 °C | 6.25 kΩ |
| 8 | 850.0 mA | 25 V; 50 V | 210 mA | 42.5 W | 47.3 W | -25–50 °C | 85.0 °C | 5.88 kΩ |
| 9 | 900.0 mA | 25 V; 50 V | 221 mA | 45 W | 49.9 W | -25–50 °C | 85.0 °C | 5.56 kΩ |
| 10 | 950.0 mA | 25 V; 47.4 V | 221 mA | 45 W | 49.9 W | -25–50 °C | 85.0 °C | 5.26 kΩ |
| 11 | 1000.0 mA | 25 V; 45 V | 220 mA | 45 W | 49.8 W | -25–50 °C | 85.0 °C | 5 kΩ |
| 12 | 1050.0 mA | 25 V; 42.9 V | 220 mA | 45 W | 49.8 W | -25–50 °C | 85.0 °C | 4.76 kΩ |
| 13 | 1100.0 mA | 25 V; 40.9 V | 220 mA | 45 W | 49.7 W | -25–50 °C | 85.0 °C | 4.55 kΩ |
| 14 | 1150.0 mA | 25 V; 39.1 V | 220 mA | 45 W | 49.7 W | -25–50 °C | 85.0 °C | 4.35 kΩ |
| 15 | 1200.0 mA | 25 V; 37.5 V | 220 mA | 45 W | 49.8 W | -25–50 °C | 85.0 °C | 4.17 kΩ |
| 16 | 1250.0 mA | 25 V; 36 V | 220 mA | 45 W | 49.8 W | -25–50 °C | 85.0 °C | 4 kΩ |
| 17 | 1300.0 mA | 25 V; 34.6 V | 221 mA | 45 W | 49.9 W | -25–50 °C | 85.0 °C | 3.85 kΩ |
| 18 | 1350.0 mA | 25 V; 33.3 V | 221 mA | 45 W | 49.9 W | -25–50 °C | 85.0 °C | 3.7 kΩ |
| 19 | 1400.0 mA | 25 V; 32.1 V | 221 mA | 44.9 W | 50 W | -25–50 °C | 85.0 °C | Short circuit (0 kΩ) |
Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.
Montaż / zastosowanie
Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.
Informacje dodatkowe
Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.
Główne źródło informacji: www.tridonic.com
Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.
zas_tridonic_28000676
Opis
- Rodzaj zasilacza
- Stałoprądowy (CC)
- Moc zasilacza [W]
- 45
- Prąd wyjściowy zasilacza CC [mA]
- 500-1400
- Okno pracy CC
- 25-50
- Min. Napięcie wyj. zasilacza (CC)
- 25
- Max. Napięcie wyj. zasilacza (CC)
- 50
- Ściemnianie / Sterowanie
- DALI, switchDIM
- Wymiary (dł. x szer. x wys.) [mm]
- 150 × 43 × 30 mm
- Stopień IP
- 20
- Długość [mm]
- 150
- Szerokość [mm]
- 43
- Wysokość/grubość [mm]
- 30
- Gwarancja [lata]
- 5
- Napięcie wejściowe [V]
- 220-240
- Prąd min. zasilacza CC [mA]
- 500
- Prąd max. zasilacza CC [mA]
- 1400
- Współczynnik mocy
- 0.98
