Zasilacz LED Tridonic LCA 17W 250-700mA one4all SC PRE

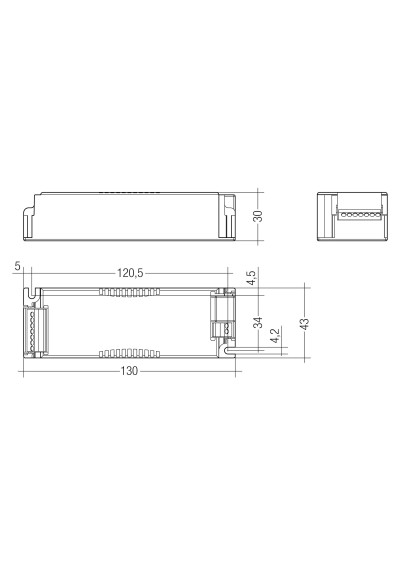

Rysunek wymiarowy LCA 17W 250-700mA one4all SC PRE

Zasilacz LED Tridonic LCA 17W 250-700mA one4all SC PRE

Name: Zasilacz LED Tridonic LCA 17W 250-700mA one4all SC PRE
Brand: LEDownia.pl
SKU: zas_tridonic_28000674
Price: 257 PLN
Availability: InStock

257,00 zł

Wysyłka w ciągu 1-2 dni roboczych

Kategoria: Ściemnialne

Indeks: zas_tridonic_28000674

Zasilacz LED Tridonic LCA 17W 250-700mA one4all SC PRE to zasilacz stałoprądowy LED o mocy do 17 W. Zakres nastaw prądu wynosi 250–700 mA. Udokumentowane interfejsy i metody konfiguracji: DALI, switchDIM.

Dostawa

1-3 days (PL), 3-10 days (non-PL)

Polityka prywatności

Zwroty

14 dni

Opis
Szczegóły Produktu

Zasilacz LED Tridonic LCA 17W 250-700mA one4all SC PRE to zasilacz stałoprądowy LED z rodziny Driver LCA 17W 250–700mA one4all SC PRE. Oficjalny numer artykułu 28000674 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta	28000674
Rodzina producenta	Driver LCA 17W 250–700mA one4all SC PRE
Grupa produktów producenta	Compact drivers
Napięcie zasilania	220 – 240 V
Zakres napięcia AC	198 – 264 V
Zakres napięcia DC	176 – 280 V
Częstotliwość zasilania	0 / 50 / 60 Hz
Ochrona przed przepięciem	320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu	65–95 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji	15–25 mA
Prąd upływu	<0.7 mA
Typowy prąd wejściowy bez obciążenia	12.3 mA
Pobór mocy	22.5 W
Typowy pobór mocy w trybie czuwania przy 230 V	<0.2 W
Typowy pobór mocy bez obciążenia	0.35 W
Typowa sprawność przy 230 V	86 %
Współczynnik mocy λ — maksimum w zakresie pracy	0.96
THD przy 230 V i pełnym obciążeniu	<3 %
Czas uruchomienia	<0.7 s; <0.4 s
Czas przełączenia AC/DC	<0.4 s
Czas wyłączenia	<0.03 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu	±3 %
Max. output current peak (non-repetitive) + max. peak output current	≤ output current +40 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu	±5 %
P_ST_LM przy pełnym obciążeniu	≤1
SVM przy pełnym obciążeniu	≤0.4
Maksymalne napięcie wyjściowe Uout	60 V
Zakres ściemniania	1–100 %
Odporność udarowa L–N	1 kV
Odporność udarowa L/N–PE	2 kV
Napięcie udarowe wyjścia względem PE	<0.5 kV
Stopień ochrony IP	IP20
Długość	130 mm
Szerokość	43 mm
Wysokość	30 mm
Żywotność	do 100000 h
Gwarancja	5 lat
Rodzaj zasilacza	CC
Maksymalna moc wyjściowa [W]	17
Napięcie wejściowe	220 – 240 V
Stopień IP	IP20
Gwarancja [lata]	5
THD	<3 %
Sprawność	86 %
Współczynnik mocy	0.96
Wymiary D×Sz×W	130 × 43 × 30 mm
Żywotność [h]	up to 100000 h
Prąd min. [mA]	250
Prąd max. [mA]	700
Masa urządzenia	0.123 kg
Interfejsy i konfiguracja	DALI, switchDIM
Ściemnianie / sterowanie	DALI, switchDIM
Ściemnianie	Tak
Ochrona przed zwarciem	Tak
Ochrona przed przeciążeniem	Tak
Ochrona bez obciążenia	Tak
Informacja producenta: Product description	lumDATA: dane oprawy, raportowanie zużycia energii oraz diagnostyka i utrzymanie.
Informacja producenta: Product description	Ściemnialny zasilacz stałoprądowy LED do wbudowania.
Informacja producenta: Product description	Can be either used built-in or independent with clip-on strain-relief (see accessory)
Informacja producenta: Product description	Zakres ściemniania: 1 to 100 %.
Informacja producenta: Product description	Do opraw w I i II klasie ochronności.
Informacja producenta: Product description	Prąd wyjściowy regulowany w zakresie 250 – 700 mA via ready2mains Programmer, I-SELECT 2 plugs or DALI.
Informacja producenta: Product description	Maksymalna moc wyjściowa: 17 W.
Informacja producenta: Product description	Sprawność do 86 %.
Informacja producenta: Product description	Pobór mocy w czuwaniu: < 0.2 W.
Informacja producenta: Product description	Nominalna żywotność do 100,000 h.
Informacja producenta: Product description	Gwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing properties	Casing: polycarbonate, white
Informacja producenta: Housing properties	Stopień ochrony: IP20.
Informacja producenta: Interfaces	one4all (DALI-2 DT 6, DSI, switchDIM, corridorFUNCTION)
Informacja producenta: Interfaces	ready2mains (configuration and dimming via mains)
Informacja producenta: Interfaces	Zaciski wciskane o kącie 45°.
Informacja producenta: Functions	Adjustable output current in 1-mA-steps (DALI, ready2mains, I-SELECT 2)
Informacja producenta: Functions	Fulfills DALI-2 parts: 251 (Luminaire data), 252 (Energy reporting) and 253 (Diagnostics & Maintenance)
Informacja producenta: Functions	Constant light output function (CLO)
Informacja producenta: Functions	Łagodna zmiana jasności po włączeniu zasilania AC.
Informacja producenta: Functions	Configurable via ready2mains
Informacja producenta: Functions	Funkcja fade2zero umożliwia wyłączenie przez płynne wygaszenie.
Informacja producenta: Functions	Service monitor to log certain events
Informacja producenta: Functions	Protective features (overtemperature, short-circuit, overload, no-load, input voltage range, reduced surge amplification)
Informacja producenta: Functions	Może być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: Benefits	Okno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: Benefits	Niski pobór mocy w czuwaniu i wysoka sprawność ograniczają straty energii.
Informacja producenta: Benefits	Flexible configuration via DALI, ready2mains and I-SELECT 2
Informacja producenta: Typical applications	Do liniowego i powierzchniowego oświetlenia biurowego.

Punkty pracy

Punkt	Prąd wyjściowy	Minimalne/maksymalne napięcie przewodzenia LED	Typowy pobór prądu	Moc wyjściowa	Typowy pobór mocy	Temperatura otoczenia ta	Maksymalna temperatura punktu tc	i-SELECT resistor value
1	250.0 mA	15 V; 50 V	68 mA	12.5 W	15.3 W	-25–55 °C	80.0 °C	—
2	300.0 mA	15 V; 50 V	80 mA	15 W	18 W	-25–55 °C	80.0 °C	16.67 kΩ
3	350.0 mA	15 V; 49 V	89 mA	17.2 W	20.1 W	-25–55 °C	80.0 °C	14.29 kΩ
4	400.0 mA	15 V; 43 V	88 mA	17.2 W	19.9 W	-25–60 °C	75.0 °C	12.5 kΩ
5	450.0 mA	15 V; 38 V	88 mA	17.1 W	19.6 W	-25–60 °C	75.0 °C	11.11 kΩ
6	500.0 mA	15 V; 34 V	86 mA	17 W	19.5 W	-25–60 °C	75.0 °C	10 kΩ
7	550.0 mA	15 V; 31 V	86 mA	17.1 W	19.5 W	-25–60 °C	75.0 °C	9.09 kΩ
8	600.0 mA	15 V; 28 V	85 mA	16.8 W	19.2 W	-25–60 °C	75.0 °C	8.33 kΩ
9	650.0 mA	15 V; 26 V	86 mA	16.9 W	19.4 W	-25–60 °C	75.0 °C	7.69 kΩ
10	700.0 mA	15 V; 24 V	85 mA	16.8 W	19.4 W	-25–60 °C	75.0 °C	Short circuit (0 kΩ)

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com
