Zasilacz LED Tridonic LC 75W 900-1800mA 54V 0-10V NAX lp EXC2 UNV Zasilacz LED Tridonic LC 75W 900-1800mA 54V 0-10V NAX lp EXC2 UNV Rysunek wymiarowy LC 75W 900-1800mA 54V 0-10V NAX lp EXC2 UNV
Zasilacz LED Tridonic LC 75W 900-1800mA 54V 0-10V NAX lp EXC2 UNV
Zasilacz LED Tridonic LC 75W 900-1800mA 54V 0-10V NAX lp EXC2 UNV

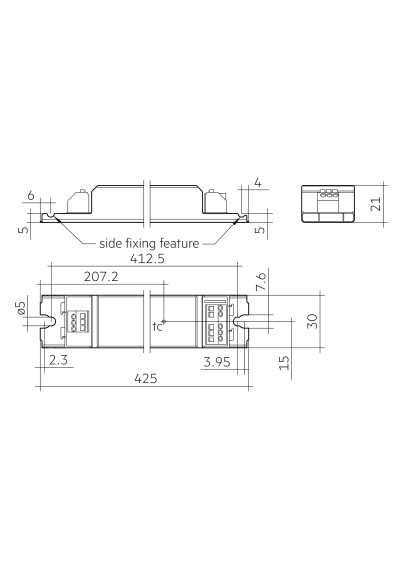

Rysunek wymiarowy LC 75W 900-1800mA 54V 0-10V NAX lp EXC2 UNV

Zasilacz LED Tridonic LC 75/900-1800/54 0-10V NAX lp EXC2 UNV

345,00 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Ściemnialne
zas_tridonic_87500850

Zasilacz LED Tridonic LC 75W 900-1800mA 54V 0-10V NAX lp EXC2 UNV to zasilacz stałoprądowy LED o mocy do 75 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: NFC.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LC 75W 900-1800mA 54V 0-10V NAX lp EXC2 UNV to zasilacz stałoprądowy LED z rodziny Driver LC 75W 900–1800mA 0-10V NFC AUX lp EXC2 UNV. Oficjalny numer artykułu 87500850 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta87500850
Rodzina producentaDriver LC 75W 900–1800mA 0-10V NFC AUX lp EXC2 UNV
Grupa produktów producentaLinear drivers
Napięcie zasilania120 – 277 V
Zakres napięcia AC108 – 305 V
Częstotliwość zasilania50 / 60 Hz
Typ. current (at XXX V, 60 Hz, full load)314 mA; 726 mA
Prąd upływu<0.75 mA; <0.75 mA
Typowy prąd wejściowy bez obciążenia27 mA; 14 mA
Prąd rozruchowy — wartość szczytowa / czas13.9 A / 18 µs; 5 A / 25 µs
Max. input power85 W; 87.3 W
Typ. power input on stand-by XXX V<0.5 W; <0.5 W
Typowy pobór mocy bez obciążenia0.9 W; 0.5 W
Typ. efficiency at 120 V88.9 %; 86.8 %
Współczynnik mocy λ — minimum w zakresie pracy0.98; 0.99
THD (at XXX V, 60 Hz, full load)<20 %; <10 %
Czas uruchomienia≤0.5 s; ≤0.5 s
Czas wyłączenia<0.03 s
Czas podtrzymania<0.02 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±5 %
Max. output current peak (non-repetitive) + max. peak output current≤ output current +5 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±5 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout60 V
Zakres ściemniania1–100 %
Odporność udarowa L–N2 kV
Odporność udarowa L/N–PE2.5 kV
Napięcie udarowe wyjścia względem PE0.5 kV
Stopień ochrony IPIP20
Długość425 mm
Szerokość30 mm
Wysokość21 mm
Żywotnośćdo 100000 h
Gwarancja5 lat
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]75
Napięcie wejściowe120 – 277 V
Stopień IPIP20
Gwarancja [lata]5
Wymiary D×Sz×W425 × 30 × 21 mm
Żywotność [h]up to 100000 h
Masa urządzenia0.367 kg
Interfejsy i konfiguracjaNFC
ŚciemnianieTak
Metoda konfiguracjiNFC
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionConstant current LED driver
Informacja producenta: Product descriptionDimmable via 0 ... 10 V interface (incl. stand-by)
Informacja producenta: Product descriptionZakres ściemniania: 1 – 100 % (incl. stand-by).
Informacja producenta: Product descriptionUL8750 with class 2 output based on UL1310
Informacja producenta: Product descriptionUL Listed Class P
Informacja producenta: Product descriptionFCC Part 15 Class A
Informacja producenta: Product descriptionAdjustable output current between 900 and 1,800 mA with NFC
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 75 W.
Informacja producenta: Product descriptionSprawność do 88.9 %.
Informacja producenta: Product descriptionMeets Strictest Flicker Free Performance Standards
Informacja producenta: Product descriptionNominalna żywotność do 100,000 h.
Informacja producenta: Product descriptionGwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing propertiesMetalowa obudowa w kolorze białym.
Informacja producenta: Housing propertiesStopień ochrony: IP20.
Informacja producenta: Housing propertiesDry and damp location
Informacja producenta: FunctionsPrąd wyjściowy jest ustawiany przez NFC w krokach co 1 mA.
Informacja producenta: Functions24 V AUX output
Informacja producenta: FunctionsFade-off time programmable
Informacja producenta: FunctionsProtective features (overtemperature, short-circuit, overload, no-load, input voltage range)
Informacja producenta: BenefitsOperating window for maximum compatibility
Informacja producenta: BenefitsAdded energy savings with dimming via 0 .... 10 V interface
Informacja producenta: BenefitsConfigurable via NFC
Informacja producenta: BenefitsMeets California Title 24
Informacja producenta: BenefitsTailor your dimming response with either Linear, Logarithmic or Square Dimming Curves
Informacja producenta: Typical applicationsFor linear/area lighting in office, education, healthcare, and general lighting applications

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tc
1900.0 mA20 V; 54 V207 mA; 447 mA48.6 W; 48.6 W53.6 W; 55.2 W-25–55 °C65.0 °C
21000.0 mA20 V; 54 V228 mA; 497 mA54 W; 54 W60.1 W; 60.1 W-25–55 °C70.0 °C
31100.0 mA20 V; 54 V251 mA; 555 mA59.4 W; 59.4 W65.4 W; 66.6 W-25–55 °C70.0 °C
41200.0 mA20 V; 54 V278 mA; 608 mA64.8 W; 64.8 W71.7 W; 72.9 W-25–55 °C70.0 °C
51300.0 mA20 V; 54 V294 mA; 676 mA70.2 W; 70.2 W78.6 W; 80.8 W-25–55 °C75.0 °C
61400.0 mA20 V; 53.6 V318 mA; 732 mA75 W; 75 W84.9 W; 87.2 W-25–55 °C75.0 °C
71500.0 mA20 V; 50 V311 mA; 728 mA75 W; 75 W82.8 W; 85.9 W-25–55 °C75.0 °C
81600.0 mA20 V; 46.9 V313 mA; 736 mA75 W; 75 W84.5 W; 86.7 W-25–55 °C80.0 °C
91700.0 mA20 V; 44 V314 mA; 745 mA74.8 W; 74.8 W84.4 W; 87.5 W-25–55 °C80.0 °C
101800.0 mA20 V; 41.7 V317 mA; 738 mA75 W; 75 W85.1 W; 86.9 W-25–55 °C80.0 °C

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_87500850

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
75
Prąd wyjściowy zasilacza CC [mA]
900-1800
Okno pracy CC
20-54
Min. Napięcie wyj. zasilacza (CC)
20
Max. Napięcie wyj. zasilacza (CC)
54
Wymiary (dł. x szer. x wys.) [mm]
425 × 30 × 21 mm
Stopień IP
20
Długość [mm]
425
Szerokość [mm]
30
Wysokość/grubość [mm]
21
Gwarancja [lata]
5
Napięcie wejściowe [V]
120-277
Prąd min. zasilacza CC [mA]
900
Prąd max. zasilacza CC [mA]
1800
