Zasilacz LED Tridonic LCO 80W 200-1050mA 91V 2xCH pD+ NF C PRE3

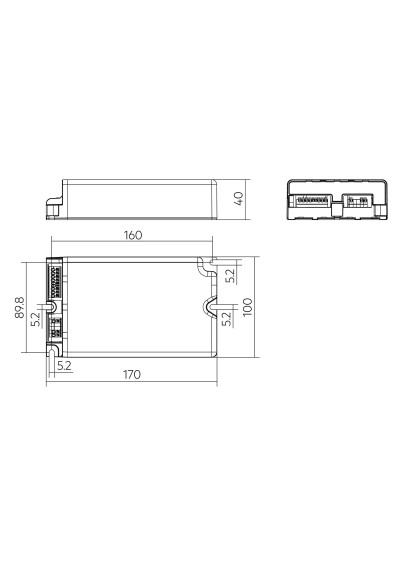

Rysunek wymiarowy LCO 80W 200-1050mA 91V 2xCH pD+ NF C PRE3

Zasilacz LED Tridonic LCO 80/200-1050/91 2xCH pD+ NF C PRE3

Name: Zasilacz LED Tridonic LCO 80/200-1050/91 2xCH pD+ NF C PRE3
Brand: LEDownia.pl
SKU: zas_tridonic_87501041
Price: 625 PLN
Availability: BackOrder

625,00 zł

Wysyłka w ciągu 8 - 10 dni roboczych

Kategoria: Ściemnialne

Indeks: zas_tridonic_87501041

Zasilacz LED Tridonic LCO 80W 200-1050mA 91V 2xCH pD+ NF C PRE3 to zasilacz stałoprądowy LED o mocy do 80 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: DALI, NFC.

Dostawa

1-3 days (PL), 3-10 days (non-PL)

Polityka prywatności

Zwroty

14 dni

Opis
Szczegóły Produktu

Zasilacz LED Tridonic LCO 80W 200-1050mA 91V 2xCH pD+ NF C PRE3 to zasilacz stałoprądowy LED z rodziny Driver LCO 80W 200–1050mA 91V 2xCH pD+ NF C PRE3. Oficjalny numer artykułu 87501041 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta	87501041
Rodzina producenta	Driver LCO 80W 200–1050mA 91V 2xCH pD+ NF C PRE3
Grupa produktów producenta	Compact drivers
Napięcie zasilania	220 – 240 V
Zakres napięcia AC	198 – 264 V
Zakres napięcia DC	176 – 280 V
Częstotliwość zasilania	0 / 50 / 60 Hz
Ochrona przed przepięciem	320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu	400 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji	95 mA
Prąd upływu	<0.5 mA
Prąd dotykowy przy połączeniu wyrównawczym	580 µA
Pobór mocy	91 W
Typowy pobór mocy w trybie czuwania przy 230 V	<0.3 W
Zakres mocy wyjściowej	6–80 W
Typowa sprawność przy 230 V	91 %
Współczynnik mocy λ — maksimum w zakresie pracy	0.98
Współczynnik mocy λ — minimum w zakresie pracy	0.65C
THD przy 230 V i pełnym obciążeniu	<6 %
Czas uruchomienia	<0.8 s; <0.7 s
Czas przełączenia AC/DC	<0.3 s
Czas wyłączenia	<0.03 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu	±3 %
Max. output current peak (non-repetitive) + max. peak output current	≤ output current +15 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu	±5 %
P_ST_LM przy pełnym obciążeniu	≤1
SVM przy pełnym obciążeniu	≤0.4
Maksymalne napięcie wyjściowe Uout	150 V
Zakres ściemniania	1–100 %
Odporność udarowa L–N	6 kV
Odporność udarowa L/N–PE	10 kV
Burst protection	6 kV
Napięcie udarowe wyjścia względem PE	<1 kV
Stopień ochrony IP	IP20
Długość	170 mm
Szerokość	100 mm
Wysokość	40 mm
Żywotność	do 100000 h
Gwarancja	8 years
Rodzaj zasilacza	CC
Maksymalna moc wyjściowa [W]	80
Napięcie wejściowe	220 – 240 V
Stopień IP	IP20
Gwarancja [lata]	8
THD	<6 %
Sprawność	91 %
Współczynnik mocy	0.98
Wymiary D×Sz×W	170 × 100 × 40 mm
Żywotność [h]	up to 100000 h
Masa urządzenia	0.966 kg
Interfejsy i konfiguracja	DALI, NFC
Ściemnianie / sterowanie	DALI
Ściemnianie	Tak
Metoda konfiguracji	NFC
Ochrona przed zwarciem	Tak
Ochrona przed przeciążeniem	Tak
Ochrona bez obciążenia	Tak
Informacja producenta: Product description	Dimmable constant current D4i LED driver with two channels for outdoor applications
Informacja producenta: Product description	Perfect in combination with two channel LED modules RLE 2x4 / 2x8 2xCH (https://www.tridonic.com/en/int/product/31843?tab=0)
Informacja producenta: Product description	Zakres ściemniania: 1 – 100 % (min. 2 mA).
Informacja producenta: Product description	Do opraw w I i II klasie ochronności.
Informacja producenta: Product description	Zabezpieczenie termiczne zgodne z EN 61347-2-13 C5e.
Informacja producenta: Product description	Prąd wyjściowy regulowany w zakresie 200 – 1,050 mA for each channel via NFC or DALI.
Informacja producenta: Product description	Maksymalna moc wyjściowa: 80 W shared between the two channels.
Informacja producenta: Product description	Sprawność do 91 %.
Informacja producenta: Product description	Low stand-by input power < 0.3 W
Informacja producenta: Product description	Nominal lifetime of 100,000 h and 8 years guarantee (conditions at https://www.tridonic.com/en/int/services/manufacturer-guarantee-conditions)
Informacja producenta: Interfaces	Komunikacja bliskiego zasięgu NFC.
Informacja producenta: Interfaces	Powered DALI-2
Informacja producenta: Interfaces	U6Me2 (configuration of chronoSTEP via mains and ready2mains Programmer)
Informacja producenta: Interfaces	Zaciski wciskane o kącie 45°.
Informacja producenta: Functions	DALI 1 x DT8 (TC), 2 x DT6 or 1 x (2 x DT6) modes selectable at configuration
Informacja producenta: Functions	Adjustable output current in 1-mA-steps (NFC, DALI)
Informacja producenta: Functions	Programmable chronoSTEP: times, levels and CCT (NFC, DALI, U6Me2)
Informacja producenta: Functions	Enhanced constant light output function (eCLO)
Informacja producenta: Functions	Built-in power metering
Informacja producenta: Functions	Protective features (overtemperature, short-circuit, overload, no-load, input voltage range, reduced surge amplification)
Informacja producenta: Functions	Intelligent Temperature Guard (ITG)
Informacja producenta: Functions	Intelligent Voltage Guard Plus (IVG+)
Informacja producenta: Functions	Configurable external temperature management (ETM)
Informacja producenta: Functions	Auxiliary 24 V, 3 W power supply for sensors and communication modules
Informacja producenta: Functions	DiiA/Zhaga connectivity extensions DT49, DT50, DT51, DT52
Informacja producenta: Functions	deviceKEY against unauthorized change of parameters
Informacja producenta: Benefits	Flexible configuration via companionSUITE (NFC, DAL) or ready2mains Programmer via U6Me2 protocol
Informacja producenta: Benefits	Niski pobór mocy w czuwaniu i wysoka sprawność ograniczają straty energii.
Informacja producenta: Benefits	In-field programming possible after installation with NFC interface and ready2mains
Informacja producenta: Benefits	High overvoltage protection: up to 10 kV asymmetric (protection class I and II)
Informacja producenta: Benefits	Integrated ESD protection
Informacja producenta: Typical applications	Tunable white applications
Informacja producenta: Typical applications	Road, street and industry
Informacja producenta: Typical applications	Tunnel lighting

Punkty pracy

Punkt	Prąd wyjściowy	Minimalne/maksymalne napięcie przewodzenia LED	Typowy pobór prądu	Moc wyjściowa	Typowy pobór mocy	Temperatura otoczenia ta	Maksymalna temperatura punktu tc	Operating modes / Grouping
1	200.0 mA	30 V; 91 V	103 mA	18.2 W	22.8 W	-40–70 °C	85.0 °C	DT8, Tunable white operation
2	250.0 mA	30 V; 91 V	122 mA	22.8 W	27.4 W	-40–70 °C	85.0 °C	DT8, Tunable white operation
3	300.0 mA	30 V; 91 V	142 mA	27.3 W	32 W	-40–70 °C	85.0 °C	DT8, Tunable white operation
4	350.0 mA	30 V; 91 V	163 mA	31.9 W	36.9 W	-40–70 °C	85.0 °C	DT8, Tunable white operation
5	400.0 mA	30 V; 91 V	183 mA	36.4 W	41.7 W	-40–70 °C	85.0 °C	DT8, Tunable white operation
6	450.0 mA	30 V; 91 V	203 mA	41 W	46.4 W	-40–70 °C	85.0 °C	DT8, Tunable white operation
7	500.0 mA	30 V; 91 V	224 mA	45.5 W	51.1 W	-40–60 °C	80.0 °C	DT8, Tunable white operation
8	550.0 mA	30 V; 91 V	244 mA	50.1 W	55.9 W	-40–60 °C	80.0 °C	DT8, Tunable white operation
9	600.0 mA	30 V; 91 V	265 mA	54.6 W	60.6 W	-40–60 °C	80.0 °C	DT8, Tunable white operation
10	650.0 mA	30 V; 91 V	285 mA	59.2 W	65.5 W	-40–60 °C	80.0 °C	DT8, Tunable white operation
11	700.0 mA	30 V; 91 V	306 mA	63.7 W	70.4 W	-40–60 °C	80.0 °C	DT8, Tunable white operation
12	750.0 mA	30 V; 91 V	327 mA	68.3 W	75.2 W	-40–60 °C	80.0 °C	DT8, Tunable white operation
13	800.0 mA	30 V; 91 V	348 mA	72.8 W	80 W	-40–60 °C	80.0 °C	DT8, Tunable white operation
14	850.0 mA	30 V; 91 V	369 mA	77.4 W	85 W	-40–60 °C	80.0 °C	DT8, Tunable white operation
15	900.0 mA	30 V; 88.9 V	381 mA	80 W	88 W	-40–60 °C	80.0 °C	DT8, Tunable white operation
16	950.0 mA	30 V; 84.2 V	382 mA	80 W	88 W	-40–60 °C	80.0 °C	DT8, Tunable white operation
17	1000.0 mA	30 V; 80 V	382 mA	80 W	88.2 W	-40–60 °C	80.0 °C	DT8, Tunable white operation
18	1050.0 mA	30 V; 76.2 V	383 mA	80 W	88.5 W	-40–60 °C	80.0 °C	DT8, Tunable white operation
19	200.0 mA	30 V; 91 V	184 mA	36.4 W	41.8 W	-40–70 °C	85.0 °C	DT6, 2 channel operation (50 % load per channel)
20	250.0 mA	30 V; 91 V	224 mA	45.5 W	51.1 W	-40–70 °C	85.0 °C	DT6, 2 channel operation (50 % load per channel)
21	300.0 mA	30 V; 91 V	265 mA	54.6 W	60.5 W	-40–70 °C	85.0 °C	DT6, 2 channel operation (50 % load per channel)
22	350.0 mA	30 V; 91 V	307 mA	63.7 W	70.2 W	-40–70 °C	85.0 °C	DT6, 2 channel operation (50 % load per channel)
23	400.0 mA	30 V; 91 V	350 mA	72.8 W	79.9 W	-40–70 °C	85.0 °C	DT6, 2 channel operation (50 % load per channel)
24	450.0 mA	30 V; 88.9 V	383 mA	80 W	87.6 W	-40–70 °C	85.0 °C	DT6, 2 channel operation (50 % load per channel)
25	500.0 mA	30 V; 80 V	385 mA	80 W	88.1 W	-40–60 °C	80.0 °C	DT6, 2 channel operation (50 % load per channel)
26	550.0 mA	30 V; 72.7 V	386 mA	80 W	88.3 W	-40–60 °C	80.0 °C	DT6, 2 channel operation (50 % load per channel)
27	600.0 mA	30 V; 66.7 V	387 mA	80 W	88.4 W	-40–60 °C	80.0 °C	DT6, 2 channel operation (50 % load per channel)
28	650.0 mA	30 V; 61.5 V	388 mA	80 W	88.6 W	-40–60 °C	80.0 °C	DT6, 2 channel operation (50 % load per channel)
29	700.0 mA	30 V; 57.1 V	389 mA	80 W	88.8 W	-40–60 °C	80.0 °C	DT6, 2 channel operation (50 % load per channel)
30	750.0 mA	30 V; 53.3 V	389 mA	80 W	88.9 W	-40–60 °C	80.0 °C	DT6, 2 channel operation (50 % load per channel)
31	800.0 mA	30 V; 50 V	390 mA	80 W	89 W	-40–60 °C	80.0 °C	DT6, 2 channel operation (50 % load per channel)
32	850.0 mA	30 V; 47.1 V	391 mA	80 W	89.2 W	-40–60 °C	80.0 °C	DT6, 2 channel operation (50 % load per channel)
33	900.0 mA	30 V; 44.4 V	392 mA	80 W	89.4 W	-40–60 °C	80.0 °C	DT6, 2 channel operation (50 % load per channel)
34	950.0 mA	30 V; 42.1 V	393 mA	80 W	89.5 W	-40–60 °C	80.0 °C	DT6, 2 channel operation (50 % load per channel)
35	1000.0 mA	30 V; 40 V	393 mA	80 W	89.7 W	-40–60 °C	80.0 °C	DT6, 2 channel operation (50 % load per channel)
36	1050.0 mA	30 V; 38.1 V	395 mA	80 W	89.7 W	-40–60 °C	80.0 °C	DT6, 2 channel operation (50 % load per channel)

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com
