Zasilacz LED Tridonic LCO 24W 200-1050mA 39V o4a NF C EXC3 Rysunek wymiarowy LCO 24W 200-1050mA 39V o4a NF C EXC3
Zasilacz LED Tridonic LCO 24W 200-1050mA 39V o4a NF C EXC3

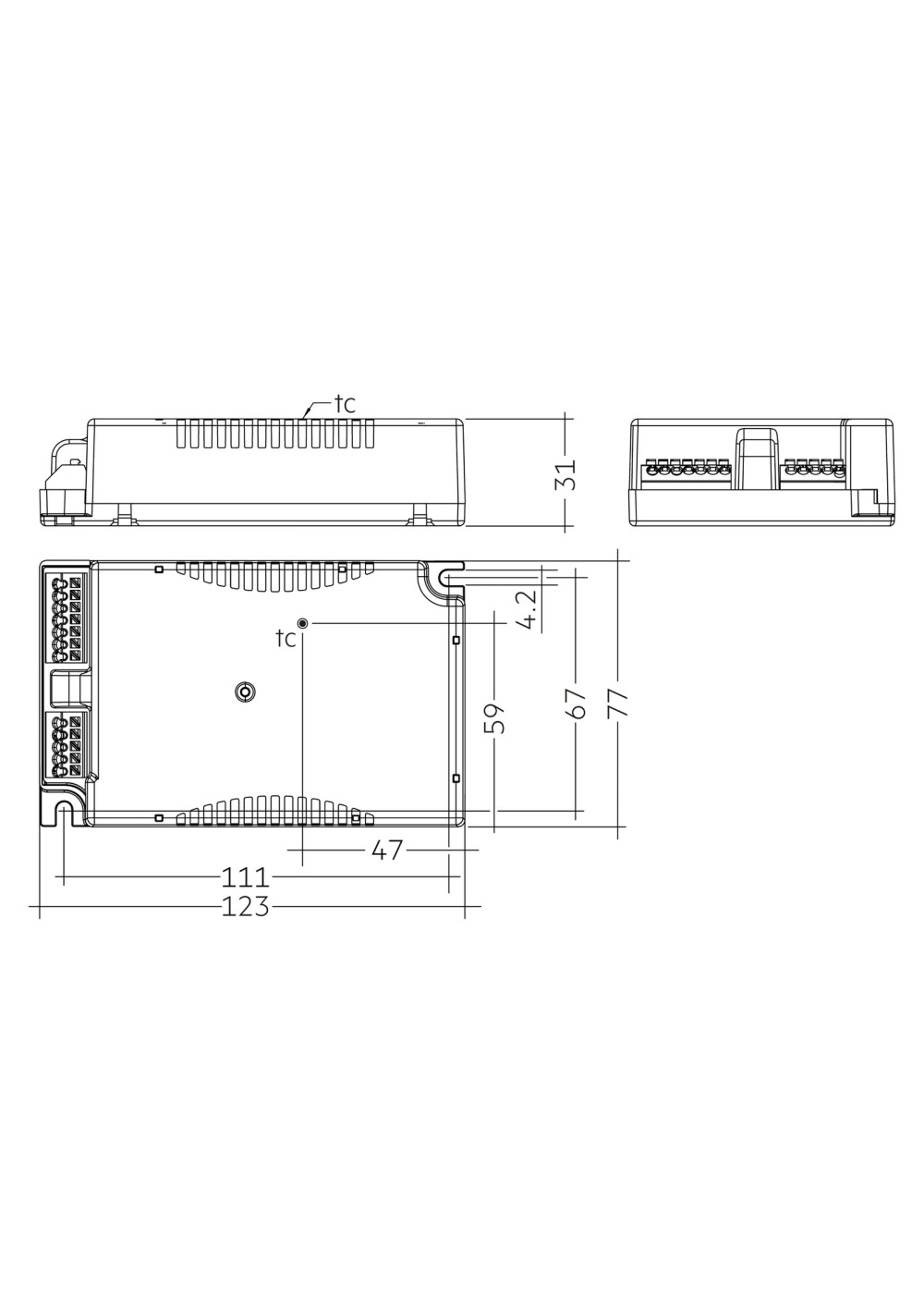

Rysunek wymiarowy LCO 24W 200-1050mA 39V o4a NF C EXC3

Zasilacz LED Tridonic LCO 24/200-1050/39 o4a NF C EXC3

293,00 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Ściemnialne
zas_tridonic_87500708

Zasilacz LED Tridonic LCO 24W 200-1050mA 39V o4a NF C EXC3 to zasilacz stałoprądowy LED o mocy do 24 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: DALI, NFC, switchDIM.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LCO 24W 200-1050mA 39V o4a NF C EXC3 to zasilacz stałoprądowy LED z rodziny Driver LCO 24W 200–1050mA 39V o4a NF C EXC3. Oficjalny numer artykułu 87500708 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta87500708
Rodzina producentaDriver LCO 24W 200–1050mA 39V o4a NF C EXC3
Grupa produktów producentaCompact drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
InputDIM voltage range170–250 V
Zakres napięcia DC176 – 280 V
Częstotliwość zasilania0 / 50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu40–128 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji9–25 mA
Prąd upływu<0.325 mA
Prąd dotykowy przy połączeniu wyrównawczym450 µA
Pobór mocy28.5 W
Typowy pobór mocy w trybie czuwania przy 230 V<0.16 W
Zakres mocy wyjściowej3.8–24 W
Typowa sprawność przy 230 V88 %
Współczynnik mocy λ — maksimum w zakresie pracy0.97
THD przy 230 V i pełnym obciążeniu<7 %
Czas uruchomienia<0.8 s; <0.75 s
Czas przełączenia AC/DC<0.3 s
Czas wyłączenia<0.5 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±3 %
Max. output current peak (non-repetitive) + max. peak output current≤ output current +15 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±3.3 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout60 V; 30 V; 60 V
Zakres ściemniania5–100 %
Odporność udarowa L–N6 kV / 3 kA
Odporność udarowa L/N–PE10 kV; 6 kV
Burst protection6 kV
Napięcie udarowe wyjścia względem PE<1 kV
Stopień ochrony IPIP20
Długość123 mm
Szerokość77 mm
Wysokość31 mm
Żywotnośćdo 100000 h
Gwarancja8 years
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]24
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]8
THD<7 %
Sprawność88 %
Współczynnik mocy0.97
Wymiary D×Sz×W123 × 77 × 31 mm
Żywotność [h]up to 100000 h
Masa urządzenia0.212 kg
Interfejsy i konfiguracjaDALI, NFC, switchDIM
Ściemnianie / sterowanieDALI, switchDIM
ŚciemnianieTak
Metoda konfiguracjiNFC
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionlumDATA: dane oprawy, raportowanie zużycia energii oraz diagnostyka i utrzymanie.
Informacja producenta: Product descriptionDimmable built-in constant current outdoor LED driver
Informacja producenta: Product descriptionZakres ściemniania: 5 – 100 % (min. 10 mA).
Informacja producenta: Product descriptionDo opraw w I i II klasie ochronności.
Informacja producenta: Product descriptionZabezpieczenie termiczne zgodne z EN 61347-2-13 C5e.
Informacja producenta: Product descriptionPrąd wyjściowy regulowany w zakresie 200 – 1,050 mA via NFC, DALI or ready2mains Programmer.
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 24 W.
Informacja producenta: Product descriptionSprawność do 88 %.
Informacja producenta: Product descriptionLowest power input on stand-by < 0.16 W
Informacja producenta: Product descriptionArticle number 28003166: Made in Europe, article number 87500708: Made in China.
Informacja producenta: Product descriptionBIS approval mark for art. no.: 87500708
Informacja producenta: Product descriptionNominal lifetime of 100,000 h and 8 years guarantee (conditions at https://www.tridonic.com/en/int/services/manufacturer-guarantee-conditions)
Informacja producenta: InterfacesKomunikacja bliskiego zasięgu NFC.
Informacja producenta: Interfacesone4all (DALI-2 DT 6, DSI, switchDIM, corridorFUNCTION)
Informacja producenta: Interfacesready2mains (configuration via mains)
Informacja producenta: InterfacesU6Me2 (configuration of chronoSTEP via mains and ready2mains Programmer)
Informacja producenta: InterfacesZaciski wciskane o kącie 45°.
Informacja producenta: FunctionsAdjustable output current in 1-mA-steps (NFC, DALI, ready2mains)
Informacja producenta: FunctionsProgrammable chronoSTEP: times and levels (NFC, DALI, U6Me2)
Informacja producenta: FunctionsFulfills DALI-2 parts: 251 (Luminaire data), 252 (Energy reporting) and 253 (Diagnostics & Maintenance)
Informacja producenta: FunctionsDimming through mains voltage (inputDIM)
Informacja producenta: FunctionsEnhanced constant light output function (eCLO)
Informacja producenta: FunctionsProtective features (overtemperature, short-circuit, overload, no-load, input voltage range, reduced surge amplification)
Informacja producenta: FunctionsConfigurable external temperature management (ETM)
Informacja producenta: FunctionsIntelligent Temperature Guard (ITG)
Informacja producenta: FunctionsIntelligent Voltage Guard Plus (IVG+)
Informacja producenta: FunctionsMoże być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: BenefitsFlexible configuration via companionSUITE (NFC, DALI, ready2mains™) or U6Me2 programmer
Informacja producenta: BenefitsOkno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: BenefitsNiski pobór mocy w czuwaniu i wysoka sprawność ograniczają straty energii.
Informacja producenta: BenefitsIn-field programming possible after installation with NFC interface and ready2mains
Informacja producenta: BenefitsHigh overvoltage protection: up to 10 kV asymmetric (protection class I and II)
Informacja producenta: BenefitsIntegrated ESD protection
Informacja producenta: Typical applicationsRoad, street and industry

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tcOperating modes / Grouping
1200.0 mA19.2 V; 39 V51 mA7.8 W10.4 W-40–70 °C80.0 °CHigh voltage output (HV)
2250.0 mA19 V; 39 V60 mA9.8 W12.4 W-40–70 °C80.0 °CHigh voltage output (HV)
3300.0 mA19 V; 39 V68 mA11.7 W14.3 W-40–70 °C80.0 °CHigh voltage output (HV)
4350.0 mA19 V; 39 V76 mA13.7 W16.4 W-40–70 °C80.0 °CHigh voltage output (HV)
5400.0 mA19 V; 39 V85 mA15.6 W18.5 W-40–70 °C80.0 °CHigh voltage output (HV)
6450.0 mA19 V; 39 V95 mA17.6 W20.4 W-40–70 °C85.0 °CHigh voltage output (HV)
7500.0 mA19 V; 39 V102 mA19.5 W22.6 W-40–70 °C85.0 °CHigh voltage output (HV)
8550.0 mA19 V; 39 V111 mA21.5 W24.6 W-40–70 °C85.0 °CHigh voltage output (HV)
9600.0 mA19 V; 39 V120 mA23.4 W26.7 W-40–70 °C85.0 °CHigh voltage output (HV)
10650.0 mA19 V; 36.9 V124 mA24 W27.3 W-40–70 °C85.0 °CHigh voltage output (HV)
11700.0 mA19 V; 34.3 V123 mA24 W27.3 W-40–70 °C85.0 °CHigh voltage output (HV)
12750.0 mA19 V; 32 V123 mA24 W27.3 W-40–70 °C85.0 °CHigh voltage output (HV)
13800.0 mA19 V; 30 V123 mA24 W27.3 W-40–70 °C85.0 °CHigh voltage output (HV)
14850.0 mA19 V; 28.2 V123 mA24 W27.3 W-40–70 °C85.0 °CHigh voltage output (HV)
15900.0 mA19 V; 26.7 V123 mA24 W27.3 W-40–65 °C80.0 °CHigh voltage output (HV)
16950.0 mA19 V; 25.3 V123 mA24 W27.3 W-40–65 °C80.0 °CHigh voltage output (HV)
171000.0 mA19 V; 24 V123 mA24 W27.3 W-40–65 °C80.0 °CHigh voltage output (HV)
181050.0 mA19 V; 22.9 V123 mA24 W27.4 W-40–65 °C80.0 °CHigh voltage output (HV)
19200.0 mA19.2 V; 23 V40 mA4.6 W7.2 W-40–70 °C75.0 °CLow voltage output (LV)
20250.0 mA15.4 V; 23 V43 mA5.8 W8.5 W-40–70 °C75.0 °CLow voltage output (LV)
21300.0 mA12.8 V; 23 V47 mA6.9 W9.7 W-40–70 °C75.0 °CLow voltage output (LV)
22350.0 mA11 V; 23 V54 mA8.1 W11 W-40–70 °C80.0 °CLow voltage output (LV)
23400.0 mA11 V; 23 V60 mA9.2 W12.3 W-40–70 °C80.0 °CLow voltage output (LV)
24450.0 mA11 V; 23 V65 mA10.4 W13.5 W-40–70 °C80.0 °CLow voltage output (LV)
25500.0 mA11 V; 23 V70 mA11.5 W14.9 W-40–70 °C80.0 °CLow voltage output (LV)
26550.0 mA11 V; 23 V75 mA12.7 W16.1 W-40–70 °C80.0 °CLow voltage output (LV)
27600.0 mA11 V; 23 V81 mA13.8 W17.5 W-40–70 °C85.0 °CLow voltage output (LV)
28650.0 mA11 V; 23 V86 mA15 W18.8 W-40–70 °C85.0 °CLow voltage output (LV)
29700.0 mA11 V; 23 V92 mA16.1 W20 W-40–70 °C85.0 °CLow voltage output (LV)
30750.0 mA11 V; 23 V96 mA17.3 W21.2 W-40–70 °C85.0 °CLow voltage output (LV)
31800.0 mA11 V; 23 V101 mA18.4 W22.3 W-40–70 °C85.0 °CLow voltage output (LV)
32850.0 mA11 V; 23 V107 mA19.6 W23.5 W-40–70 °C85.0 °CLow voltage output (LV)
33900.0 mA11 V; 23 V112 mA20.7 W24.7 W-40–65 °C80.0 °CLow voltage output (LV)
34950.0 mA11 V; 23 V117 mA21.9 W25.8 W-40–65 °C80.0 °CLow voltage output (LV)
351000.0 mA11 V; 23 V124 mA23 W27.4 W-40–65 °C80.0 °CLow voltage output (LV)
361050.0 mA11 V; 22.9 V128 mA24 W28.3 W-40–65 °C80.0 °CLow voltage output (LV)

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_87500708

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
24
Prąd wyjściowy zasilacza CC [mA]
200-1050
Okno pracy CC
11-39
Min. Napięcie wyj. zasilacza (CC)
11
Max. Napięcie wyj. zasilacza (CC)
39
Ściemnianie / Sterowanie
DALI, switchDIM
Wymiary (dł. x szer. x wys.) [mm]
123 × 77 × 31 mm
Stopień IP
20
Długość [mm]
123
Szerokość [mm]
77
Wysokość/grubość [mm]
31
Gwarancja [lata]
8
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
200
Prąd max. zasilacza CC [mA]
1050
Współczynnik mocy
0.97
