Zasilacz LED Tridonic LCA 25W 350-1050mA one4all SC PRE
Zasilacz LED Tridonic LCA 25W 350-1050mA one4all SC PRE to zasilacz stałoprądowy LED o mocy do 25 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: DALI, switchDIM.
Zasilacz LED Tridonic LCA 25W 350-1050mA one4all SC PRE
276,00 zł
Wysyłka w ciągu 1-2 dni roboczych
zas_tridonic_28000675
Zasilacz LED Tridonic LCA 25W 350-1050mA one4all SC PRE to zasilacz stałoprądowy LED o mocy do 25 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: DALI, switchDIM.
Dostawa
1-3 days (PL), 3-10 days (non-PL)
Polityka prywatności
Zwroty
14 dni
Zasilacz LED Tridonic LCA 25W 350-1050mA one4all SC PRE to zasilacz stałoprądowy LED z rodziny Driver LCA 25W 350–1050mA one4all SC PRE. Oficjalny numer artykułu 28000675 identyfikuje tę fizyczną wersję urządzenia.
Najważniejsze właściwości
Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.
Parametry techniczne
| Numer artykułu producenta | 28000675 |
|---|---|
| Rodzina producenta | Driver LCA 25W 350–1050mA one4all SC PRE |
| Grupa produktów producenta | Compact drivers |
| Napięcie zasilania | 220 – 240 V |
| Zakres napięcia AC | 198 – 264 V |
| Zakres napięcia DC | 176 – 280 V |
| Częstotliwość zasilania | 0 / 50 / 60 Hz |
| Ochrona przed przepięciem | 320 V AC, 48 h |
| Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu | 95.4–127.6 mA |
| Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji | 22.8–28.4 mA |
| Prąd upływu | <0.35 mA |
| Typowy prąd wejściowy bez obciążenia | 17.3 mA |
| Pobór mocy | 28.7 W |
| Typowy pobór mocy w trybie czuwania przy 230 V | <0.15 W |
| Typowy pobór mocy bez obciążenia | 0.53 W |
| Typowa sprawność przy 230 V | 90 % |
| Współczynnik mocy λ — maksimum w zakresie pracy | 0.96 |
| THD przy 230 V i pełnym obciążeniu | <8 % |
| Czas uruchomienia | <0.6 s; <0.33 s |
| Czas przełączenia AC/DC | <0.33 s |
| Czas wyłączenia | <0.02 s |
| Tolerancja prądu przy minimalnym/pełnym obciążeniu | ±3 % |
| Max. output current peak (non-repetitive) + max. peak output current | ≤ output current +40 % |
| Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu | ±2.5 % |
| P_ST_LM przy pełnym obciążeniu | ≤1 |
| SVM przy pełnym obciążeniu | ≤0.4 |
| Maksymalne napięcie wyjściowe Uout | 60 V |
| Zakres ściemniania | 1–100 % |
| Odporność udarowa L–N | 1 kV |
| Odporność udarowa L/N–PE | 2 kV |
| Napięcie udarowe wyjścia względem PE | <0.5 kV |
| Stopień ochrony IP | IP20 |

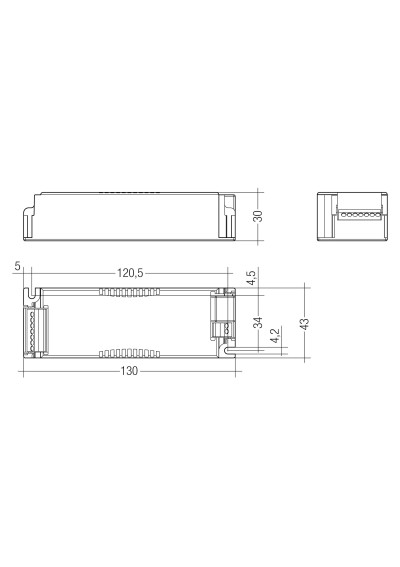

| Długość | 130 mm |
| Szerokość | 43 mm |
| Wysokość | 30 mm |
| Żywotność | do 100000 h |
| Gwarancja | 5 lat |
| Rodzaj zasilacza | CC |
| Maksymalna moc wyjściowa [W] | 25 |
| Napięcie wejściowe | 220 – 240 V |
| Stopień IP | IP20 |
| Gwarancja [lata] | 5 |
| THD | <8 % |
| Sprawność | 90 % |
| Współczynnik mocy | 0.96 |
| Wymiary D×Sz×W | 130 × 43 × 30 mm |
| Żywotność [h] | up to 100000 h |
| Masa urządzenia | 0.127 kg |
| Interfejsy i konfiguracja | DALI, switchDIM |
| Ściemnianie / sterowanie | DALI, switchDIM |
| Ściemnianie | Tak |
| Ochrona przed zwarciem | Tak |
| Ochrona przed przeciążeniem | Tak |
| Ochrona bez obciążenia | Tak |
| Informacja producenta: Product description | lumDATA: dane oprawy, raportowanie zużycia energii oraz diagnostyka i utrzymanie. |
| Informacja producenta: Product description | Ściemnialny zasilacz stałoprądowy LED do wbudowania. |
| Informacja producenta: Product description | Can be either used built-in or independent with clip-on strain-relief (see accessory) |
| Informacja producenta: Product description | Zakres ściemniania: 1 to 100 %. |
| Informacja producenta: Product description | Do opraw w I i II klasie ochronności. |
| Informacja producenta: Product description | Prąd wyjściowy regulowany w zakresie 350 – 1,050 mA via ready2mains Programmer, I-SELECT 2 plugs or DALI. |
| Informacja producenta: Product description | Maksymalna moc wyjściowa: 25 W. |
| Informacja producenta: Product description | Sprawność do 90 %. |
| Informacja producenta: Product description | Pobór mocy w czuwaniu: < 0.15 W. |
| Informacja producenta: Product description | Nominalna żywotność do 100,000 h. |
| Informacja producenta: Product description | Gwarancja producenta: 5 lat, na warunkach Tridonica. |
| Informacja producenta: Housing properties | Casing: polycarbonate, white |
| Informacja producenta: Housing properties | Stopień ochrony: IP20. |
| Informacja producenta: Interfaces | one4all (DALI-2 DT 6, DSI, switchDIM, corridorFUNCTION) |
| Informacja producenta: Interfaces | ready2mains (configuration and dimming via mains) |
| Informacja producenta: Interfaces | Zaciski wciskane o kącie 45°. |
| Informacja producenta: Functions | Adjustable output current in 1-mA-steps (DALI, ready2mains, I-SELECT 2) |
| Informacja producenta: Functions | Fulfills DALI-2 parts: 251 (Luminaire data), 252 (Energy reporting) and 253 (Diagnostics & Maintenance) |
| Informacja producenta: Functions | Constant light output function (CLO) |
| Informacja producenta: Functions | Łagodna zmiana jasności po włączeniu zasilania AC. |
| Informacja producenta: Functions | Configurable via ready2mains |
| Informacja producenta: Functions | Funkcja fade2zero umożliwia wyłączenie przez płynne wygaszenie. |
| Informacja producenta: Functions | Service monitor to log certain events |
| Informacja producenta: Functions | Protective features (overtemperature, short-circuit, overload, no-load, input voltage range, reduced surge amplification) |
| Informacja producenta: Functions | Może być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172. |
| Informacja producenta: Benefits | Okno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED. |
| Informacja producenta: Benefits | Niski pobór mocy w czuwaniu i wysoka sprawność ograniczają straty energii. |
| Informacja producenta: Benefits | Flexible configuration via DALI, ready2mains and I-SELECT 2 |
| Informacja producenta: Typical applications | Do liniowego i powierzchniowego oświetlenia biurowego. |
Punkty pracy
| Punkt | Prąd wyjściowy | Minimalne/maksymalne napięcie przewodzenia LED | Typowy pobór prądu | Moc wyjściowa | Typowy pobór mocy | Temperatura otoczenia ta | Maksymalna temperatura punktu tc | i-SELECT resistor value |
|---|---|---|---|---|---|---|---|---|
| 1 | 350.0 mA | 20 V; 50 V | 94 mA | 17.5 W | 20.9 W | -25–55 °C | 75.0 °C | — |
| 2 | 400.0 mA | 20 V; 50 V | 106 mA | 20 W | 23.5 W | -25–55 °C | 75.0 °C | 12.5 kΩ |
| 3 | 450.0 mA | 20 V; 50 V | 116 mA | 22.5 W | 26.1 W | -25–55 °C | 75.0 °C | 11.11 kΩ |
| 4 | 500.0 mA | 20 V; 50 V | 128 mA | 25 W | 28.7 W | -25–55 °C | 75.0 °C | 10 kΩ |
| 5 | 550.0 mA | 20 V; 45 V | 126 mA | 24.8 W | 28.4 W | -25–55 °C | 75.0 °C | 9.09 kΩ |
| 6 | 600.0 mA | 20 V; 41 V | 126 mA | 24.6 W | 28.3 W | -25–55 °C | 75.0 °C | 8.33 kΩ |
| 7 | 650.0 mA | 20 V; 38 V | 125 mA | 24.7 W | 28.2 W | -25–60 °C | 75.0 °C | 7.69 kΩ |
| 8 | 700.0 mA | 20 V; 35 V | 125 mA | 24.5 W | 28.1 W | -25–60 °C | 75.0 °C | 7.14 kΩ |
| 9 | 750.0 mA | 20 V; 33 V | 125 mA | 24.8 W | 28.1 W | -25–60 °C | 75.0 °C | 6.67 kΩ |
| 10 | 800.0 mA | 20 V; 31 V | 125 mA | 24.8 W | 28.2 W | -25–60 °C | 75.0 °C | 6.25 kΩ |
| 11 | 850.0 mA | 20 V; 29 V | 125 mA | 24.7 W | 28.2 W | -25–60 °C | 75.0 °C | 5.88 kΩ |
| 12 | 900.0 mA | 20 V; 27 V | 126 mA | 24.3 W | 28.3 W | -25–55 °C | 75.0 °C | 5.56 kΩ |
| 13 | 950.0 mA | 20 V; 26 V | 125 mA | 24.7 W | 28.4 W | -25–55 °C | 75.0 °C | 5.26 kΩ |
| 14 | 1000.0 mA | 20 V; 25 V | 126 mA | 25 W | 28.4 W | -25–55 °C | 75.0 °C | 5 kΩ |
| 15 | 1050.0 mA | 20 V; 23 V | 126 mA | 24.2 W | 28.6 W | -25–55 °C | 75.0 °C | Short circuit (0 kΩ) |
Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.
Montaż / zastosowanie
Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.
Informacje dodatkowe
Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.
Główne źródło informacji: www.tridonic.com
Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.
zas_tridonic_28000675
Opis
- Rodzaj zasilacza
- Stałoprądowy (CC)
- Moc zasilacza [W]
- 25
- Prąd wyjściowy zasilacza CC [mA]
- 350-1050
- Okno pracy CC
- 20-50
- Min. Napięcie wyj. zasilacza (CC)
- 20
- Max. Napięcie wyj. zasilacza (CC)
- 50
- Ściemnianie / Sterowanie
- DALI, switchDIM
- Wymiary (dł. x szer. x wys.) [mm]
- 130 × 43 × 30 mm
- Stopień IP
- 20
- Długość [mm]
- 130
- Szerokość [mm]
- 43
- Wysokość/grubość [mm]
- 30
- Gwarancja [lata]
- 5
- Napięcie wejściowe [V]
- 220-240
- Prąd min. zasilacza CC [mA]
- 350
- Prąd max. zasilacza CC [mA]
- 1050
- Współczynnik mocy
- 0.96
