Zasilacz LED Tridonic LC 35/100-1050/54 0-10V NAX lp EXC2 UNV
Zasilacz LED Tridonic LC 35W 100-1050mA 54V 0-10V NAX lp EXC2 UNV to zasilacz stałoprądowy LED o mocy do 35 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: NFC.
Zasilacz LED Tridonic LC 35/100-1050/54 0-10V NAX lp EXC2 UNV
238,75 zł
Wysyłka w ciągu 8 - 10 dni roboczych
zas_tridonic_87501200
Zasilacz LED Tridonic LC 35W 100-1050mA 54V 0-10V NAX lp EXC2 UNV to zasilacz stałoprądowy LED o mocy do 35 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: NFC.
Dostawa
1-3 days (PL), 3-10 days (non-PL)
Polityka prywatności
Zwroty
14 dni
Zasilacz LED Tridonic LC 35W 100-1050mA 54V 0-10V NAX lp EXC2 UNV to zasilacz stałoprądowy LED z rodziny Driver LC 35W 100–1050mA 0-10V NAX lp EXC2 UNV. Oficjalny numer artykułu 87501200 identyfikuje tę fizyczną wersję urządzenia.
Najważniejsze właściwości
Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.
Parametry techniczne
| Numer artykułu producenta | 87501200 |
|---|---|
| Rodzina producenta | Driver LC 35W 100–1050mA 0-10V NAX lp EXC2 UNV |
| Grupa produktów producenta | Linear drivers |
| Napięcie zasilania | 120 – 277 V |
| Zakres napięcia AC | 108 – 305 V |
| Częstotliwość zasilania | 50 / 60 Hz |
| Typ. current (at XXX V, 60 Hz, full load) | 152 mA; 350 mA |
| Prąd upływu | <0.75 mA; <0.75 mA |
| Typowy prąd wejściowy bez obciążenia | 32 mA; 16.5 mA |
| Prąd rozruchowy — wartość szczytowa / czas | 7 A / 15 µs; 2 A / 18 µs |
| Max. input power | 40.1 W; 40.4 W |
| Typ. power input on stand-by XXX V | <0.5 W; <0.5 W |
| Typowy pobór mocy bez obciążenia | 1 W; 0.5 W |
| Typ. efficiency at 120 V | 85.7 %; 85.2 % |
| Współczynnik mocy λ — minimum w zakresie pracy | 0.95; 0.99 |
| THD (at XXX V, 60 Hz, full load) | <10 %; <10 % |
| Czas uruchomienia | ≤0.5 s; ≤0.5 s |
| Czas wyłączenia | <0.03 s |
| Czas podtrzymania | <0.02 s |
| Tolerancja prądu przy minimalnym/pełnym obciążeniu | ±5 % |
| Max. output current peak (non-repetitive) + max. peak output current | ≤ output current +5 % |
| Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu | ±5 % |
| P_ST_LM przy pełnym obciążeniu | ≤1 |
| SVM przy pełnym obciążeniu | ≤0.4 |
| Maksymalne napięcie wyjściowe Uout | 60 V |
| Zakres ściemniania | 1–100 % |
| Odporność udarowa L–N | 2 kV |
| Odporność udarowa L/N–PE | 2.5 kV |
| Napięcie udarowe wyjścia względem PE | 0.5 kV |
| Stopień ochrony IP | IP20 |
| Długość | 280 mm |
| Szerokość | 30 mm |
| Wysokość | 21 mm |
| Żywotność | do 100000 h |
| Gwarancja | 5 lat |
| Rodzaj zasilacza | CC |
| Maksymalna moc wyjściowa [W] | 35 |
| Napięcie wejściowe | 120 – 277 V |
| Stopień IP | IP20 |
| Gwarancja [lata] | 5 |

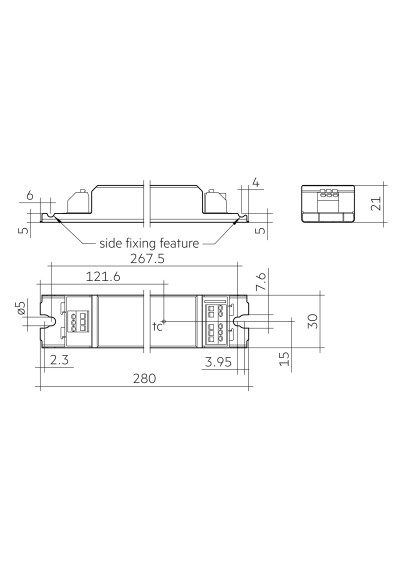

| Wymiary D×Sz×W | 280 × 30 × 21 mm |
| Żywotność [h] | up to 100000 h |
| Masa urządzenia | 0.207 kg |
| Interfejsy i konfiguracja | NFC |
| Ściemnianie | Tak |
| Metoda konfiguracji | NFC |
| Ochrona przed zwarciem | Tak |
| Ochrona przed przeciążeniem | Tak |
| Ochrona bez obciążenia | Tak |
| Informacja producenta: Product description | Constant current LED driver |
| Informacja producenta: Product description | Dimmable via 0 ... 10 V interface (incl. stand-by) |
| Informacja producenta: Product description | Zakres ściemniania: 1 – 100 % (incl. stand-by). |
| Informacja producenta: Product description | UL8750 with class 2 output based on UL1310 |
| Informacja producenta: Product description | UL Listed Class P |
| Informacja producenta: Product description | FCC Part 15 Class A |
| Informacja producenta: Product description | Prąd wyjściowy regulowany w zakresie 100 – 1,050 mA with NFC. |
| Informacja producenta: Product description | Maksymalna moc wyjściowa: 35 W. |
| Informacja producenta: Product description | Sprawność do 85.7 %. |
| Informacja producenta: Product description | Meets Strictest Flicker Free Performance Standards |
| Informacja producenta: Product description | Nominalna żywotność do 100,000 h. |
| Informacja producenta: Product description | Gwarancja producenta: 5 lat, na warunkach Tridonica. |
| Informacja producenta: Housing properties | Metalowa obudowa w kolorze białym. |
| Informacja producenta: Housing properties | Stopień ochrony: IP20. |
| Informacja producenta: Housing properties | Dry and damp location |
| Informacja producenta: Functions | Prąd wyjściowy jest ustawiany przez NFC w krokach co 1 mA. |
| Informacja producenta: Functions | 24 V AUX output |
| Informacja producenta: Functions | Fade-off time programmable |
| Informacja producenta: Functions | Protective features (overtemperature, short-circuit, overload, no-load, input voltage range) |
| Informacja producenta: Benefits | Operating window for maximum compatibility |
| Informacja producenta: Benefits | Added energy savings with dimming via 0 .... 10 V interface |
| Informacja producenta: Benefits | Configurable via NFC |
| Informacja producenta: Benefits | Meets California Title 24 |
| Informacja producenta: Benefits | Tailor your dimming response with either Linear, Logarithmic or Square Dimming Curves |
| Informacja producenta: Typical applications | For linear/area lighting in office, education, healthcare, and general lighting applications |
Punkty pracy
| Punkt | Prąd wyjściowy | Minimalne/maksymalne napięcie przewodzenia LED | Typowy pobór prądu | Moc wyjściowa | Typowy pobór mocy | Temperatura otoczenia ta | Maksymalna temperatura punktu tc |
|---|---|---|---|---|---|---|---|
| 1 | 100.0 mA | 20 V; 54 V | 57 mA; 68 mA | 5.4 W; 5.4 W | 8.6 W; 7.6 W | -25–55 °C | 65.0 °C |
| 2 | 200.0 mA | 20 V; 54 V | 71 mA; 117 mA | 10.8 W; 10.8 W | 14.6 W; 13.5 W | -25–55 °C | 65.0 °C |
| 3 | 300.0 mA | 20 V; 54 V | 88 mA; 167 mA | 16.2 W; 16.2 W | 20.5 W; 19.6 W | -25–55 °C | 65.0 °C |
| 4 | 400.0 mA | 20 V; 54 V | 106 mA; 215 mA | 21.6 W; 21.6 W | 26 W; 25.5 W | -25–55 °C | 65.0 °C |
| 5 | 500.0 mA | 20 V; 54 V | 125 mA; 267 mA | 27 W; 27 W | 32 W; 31.7 W | -25–55 °C | 70.0 °C |
| 6 | 600.0 mA | 20 V; 54 V | 145 mA; 318 mA | 32.4 W; 32.4 W | 37 W; 37.8 W | -25–55 °C | 70.0 °C |
| 7 | 700.0 mA | 20 V; 50 V | 154 mA; 335 mA | 35 W; 35 W | 40.5 W; 40.5 W | -25–55 °C | 70.0 °C |
| 8 | 800.0 mA | 20 V; 43.8 V | 154 mA; 339 mA | 35 W; 35 W | 40.5 W; 40.3 W | -25–55 °C | 70.0 °C |
| 9 | 900.0 mA | 20 V; 39 V | 154 mA; 344 mA | 35 W; 35 W | 40.2 W; 40.6 W | -25–55 °C | 75.0 °C |
| 10 | 1050.0 mA | 20 V; 33.3 V | 152 mA; 350 mA | 35 W; 35 W | 40.1 W; 40.4 W | -25–55 °C | 75.0 °C |
Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.
Montaż / zastosowanie
Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.
Informacje dodatkowe
Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.
Główne źródło informacji: www.tridonic.com
Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.
zas_tridonic_87501200
Opis
- Rodzaj zasilacza
- Stałoprądowy (CC)
- Moc zasilacza [W]
- 35
- Prąd wyjściowy zasilacza CC [mA]
- 100-1050
- Okno pracy CC
- 20-54
- Min. Napięcie wyj. zasilacza (CC)
- 20
- Max. Napięcie wyj. zasilacza (CC)
- 54
- Wymiary (dł. x szer. x wys.) [mm]
- 280x30x21
- Stopień IP
- 20
- Długość [mm]
- 280
- Szerokość [mm]
- 30
- Wysokość/grubość [mm]
- 21
- Gwarancja [lata]
- 5
- Napięcie wejściowe [V]
- 120-277
- Prąd min. zasilacza CC [mA]
- 100
- Prąd max. zasilacza CC [mA]
- 1050
