Zasilacz LED Tridonic LCO 75W 200-700mA 142V pD+ NF C SNC Zasilacz LED Tridonic LCO 75W 200-700mA 142V pD+ NF C SNC Rysunek wymiarowy LCO 75W 200-700mA 142V pD+ NF C SNC
Zasilacz LED Tridonic LCO 75W 200-700mA 142V pD+ NF C SNC
Zasilacz LED Tridonic LCO 75W 200-700mA 142V pD+ NF C SNC

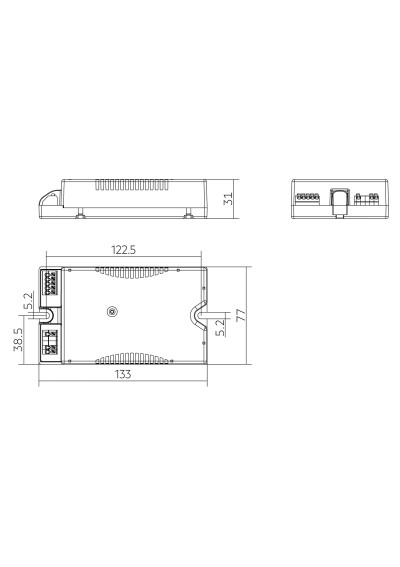

Rysunek wymiarowy LCO 75W 200-700mA 142V pD+ NF C SNC

Zasilacz LED Tridonic LCO 75/200-700/142 pD+ NF C SNC

342,27 zł
Wysyłka w ciągu 1-2 dni roboczych
Ściemnialne
zas_tridonic_87501196

Zasilacz LED Tridonic LCO 75W 200-700mA 142V pD+ NF C SNC to zasilacz stałoprądowy LED o mocy do 75 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: DALI, NFC.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LCO 75W 200-700mA 142V pD+ NF C SNC to zasilacz stałoprądowy LED z rodziny Driver LCO 75W 200–700mA 142V pD+ NF C SNC. Oficjalny numer artykułu 87501196 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta87501196
Rodzina producentaDriver LCO 75W 200–700mA 142V pD+ NF C SNC
Grupa produktów producentaCompact drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Częstotliwość zasilania50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu355 mA
Prąd upływu<0.7 mA
Prąd dotykowy przy połączeniu wyrównawczym600 µA
Pobór mocy80.5 W
Typowy pobór mocy w trybie czuwania przy 230 V<0.45 W
Zakres mocy wyjściowej8–75 W
Typowa sprawność przy 230 V93 %
Współczynnik mocy λ — maksimum w zakresie pracy0.98
Współczynnik mocy λ — minimum w zakresie pracy0.65C
THD przy 230 V i pełnym obciążeniu<7 %
Czas uruchomienia<0.7 s
Czas wyłączenia<0.03 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±3 %
Maksymalny niepowtarzalny szczytowy prąd wyjściowy805.0 mA
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±5 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout180 V
Zakres ściemniania10–100 %
Odporność udarowa L–N6 kV
Odporność udarowa L/N–PE10 kV
Burst protection4 kV
Napięcie udarowe wyjścia względem PE<1 kV
Stopień ochrony IPIP20
Długość133 mm
Szerokość77 mm
Wysokość31 mm
Żywotnośćdo 100000 h
Gwarancja5 lat
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]75
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]5
THD<7 %
Sprawność93 %
Współczynnik mocy0.98
Wymiary D×Sz×W133 × 77 × 31 mm
Żywotność [h]up to 100000 h
Masa urządzenia0.284 kg
Interfejsy i konfiguracjaDALI, NFC
Ściemnianie / sterowanieDALI
ŚciemnianieTak
Metoda konfiguracjiNFC
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionDimmable IP20 built-in constant current driver. DALI-2 and D4i certified.
Informacja producenta: Product descriptionSetting the industry standard: high surge immunity, NFC programming, long life-time, high Power Factor and efficiency
Informacja producenta: Product descriptionDual integrated power supply for the ZD4i ecosystem (bus power supply and 24 V DC AUX power supply to power sensors and controls)
Informacja producenta: Product descriptionIntegrated power monitoring and energy reporting
Informacja producenta: Product descriptionFor standalone luminaires to achieve adaptive lighting requirements or streetlights that are interconnected with smart lighting systems
Informacja producenta: Product descriptionFor luminaires of protection class I and II and additional equipotential for more design-in flexibility
Informacja producenta: Product descriptionFully programmable via NFC (wireless) or DALI. Selected features can be programmed via cabinet programming (u6Me2).
Informacja producenta: Product descriptionNominalna żywotność do 100,000 h.
Informacja producenta: Product description5 years guarantee + 3 years of warranty extension depending on operating conditions (conditions at https://www.tridonic.com/en/int/services/manufacturer-guarantee-conditions)
Informacja producenta: InterfacesNear field communication (NFC) for programming and configuration (single and multi packaging)
Informacja producenta: InterfacesDALI-2 and D4i (powered DALI-2)
Informacja producenta: Interfacesu6Me2 cabinet programming for the configuration of chronoSTEP times and levels via mains
Informacja producenta: InterfacesZaciski wciskane o kącie 45°.
Informacja producenta: FunctionsIntegrated bus power supply for sensors and other control devices (DALI part 250)
Informacja producenta: FunctionsIntegrated auxiliary power supply 24 V, 3 W (DALI part 150) for control devices with higher power requirements
Informacja producenta: FunctionsData specification (DALI part 251, 252 and 253 for report of luminaire, energy and diagnostics data)
Informacja producenta: FunctionsAutonomous dimming function “chronoSTEP”: programmable via NFC, DALI, u6Me2
Informacja producenta: FunctionsConstant light output function (CLO)
Informacja producenta: FunctionsFull protection set (overtemperature, short-circuit, overload, no-load, undervoltage / overvoltage, reduced surge amplification)
Informacja producenta: FunctionsdeviceKEY against unauthorized change of parameters
Informacja producenta: BenefitsFuture proof driver with chronoSTEP, DALI-2 and D4i dimming capability combined in one device
Informacja producenta: BenefitsRobust thermal behaviour to ease design-in
Informacja producenta: BenefitsSensors and communication devices are directly powered from the driver and are therefore easy to integrate into the luminaire
Informacja producenta: BenefitsFlexible driver configuration via companionSUITE software (NFC, DALI) or cabinet programming via cabinet programmer (article: 28001206)
Informacja producenta: BenefitsWide operating window (1 output) to cover various LED module combinations
Informacja producenta: BenefitsIn-field (re-)programming via NFC and u6Me2 possible after installation
Informacja producenta: BenefitsEnables energy metering and predictive maintenance
Informacja producenta: BenefitsHigh overvoltage protection: up to 10 kV asymmetric (protection class I and II)
Informacja producenta: BenefitsIntegrated ESD protection
Informacja producenta: Typical applicationsRoad & street, tunnel, residential, area and industrial lighting

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tc
1200.0 mA40 V; 142 V145 mA28.4 W32.1 W-40–60 °C75.0 °C
2250.0 mA40 V; 142 V176 mA35.5 W39.4 W-40–60 °C75.0 °C
3300.0 mA40 V; 142 V208 mA42.6 W46.8 W-40–60 °C75.0 °C
4350.0 mA40 V; 142 V239 mA49.7 W54.1 W-40–60 °C75.0 °C
5400.0 mA40 V; 142 V271 mA56.8 W61.5 W-40–55 °C75.0 °C
6450.0 mA40 V; 142 V303 mA63.9 W68.9 W-40–55 °C75.0 °C
7500.0 mA40 V; 142 V335 mA71.1 W76.2 W-40–55 °C75.0 °C
8550.0 mA40 V; 136.4 V353 mA75.1 W80.4 W-40–55 °C75.0 °C
9600.0 mA40 V; 125 V353 mA75.1 W80.4 W-40–55 °C75.0 °C
10650.0 mA40 V; 115.4 V353 mA75.1 W80.4 W-40–55 °C75.0 °C
11700.0 mA40 V; 107.1 V354 mA75.1 W80.5 W-40–55 °C75.0 °C

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_87501196

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
75
Prąd wyjściowy zasilacza CC [mA]
200-700
Okno pracy CC
40-142
Min. Napięcie wyj. zasilacza (CC)
40
Max. Napięcie wyj. zasilacza (CC)
142
Ściemnianie / Sterowanie
DALI
Wymiary (dł. x szer. x wys.) [mm]
133 × 77 × 31 mm
Stopień IP
20
Długość [mm]
133
Szerokość [mm]
77
Wysokość/grubość [mm]
31
Gwarancja [lata]
5
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
200
Prąd max. zasilacza CC [mA]
700
Współczynnik mocy
0.98
