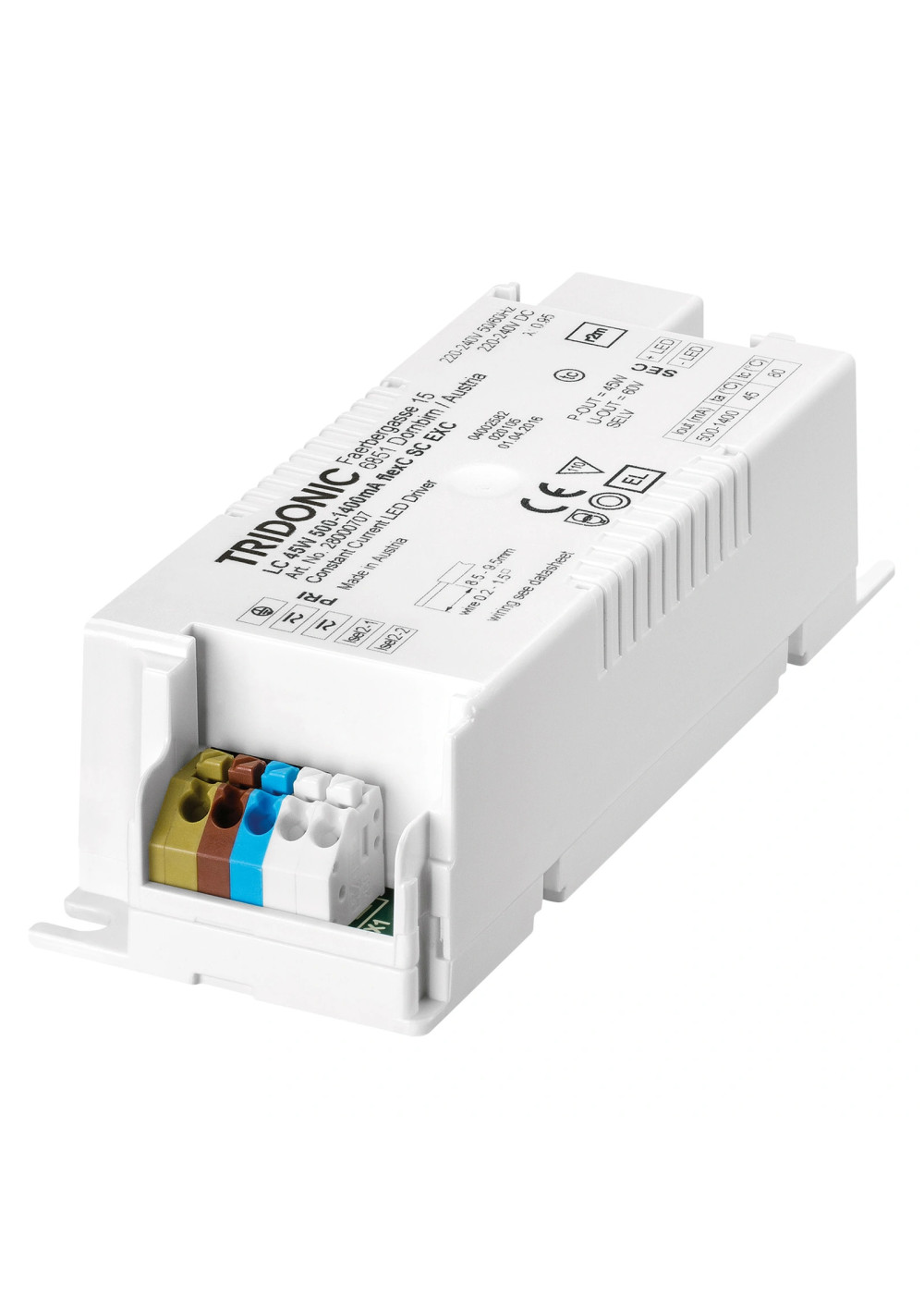

Zasilacz LED Tridonic LC 45W 500-1400mA flexC SC EXC Zasilacz LED Tridonic LC 45W 500-1400mA flexC SC EXC Rysunek wymiarowy LC 45W 500-1400mA flexC SC EXC
Zasilacz LED Tridonic LC 45W 500-1400mA flexC SC EXC
Zasilacz LED Tridonic LC 45W 500-1400mA flexC SC EXC

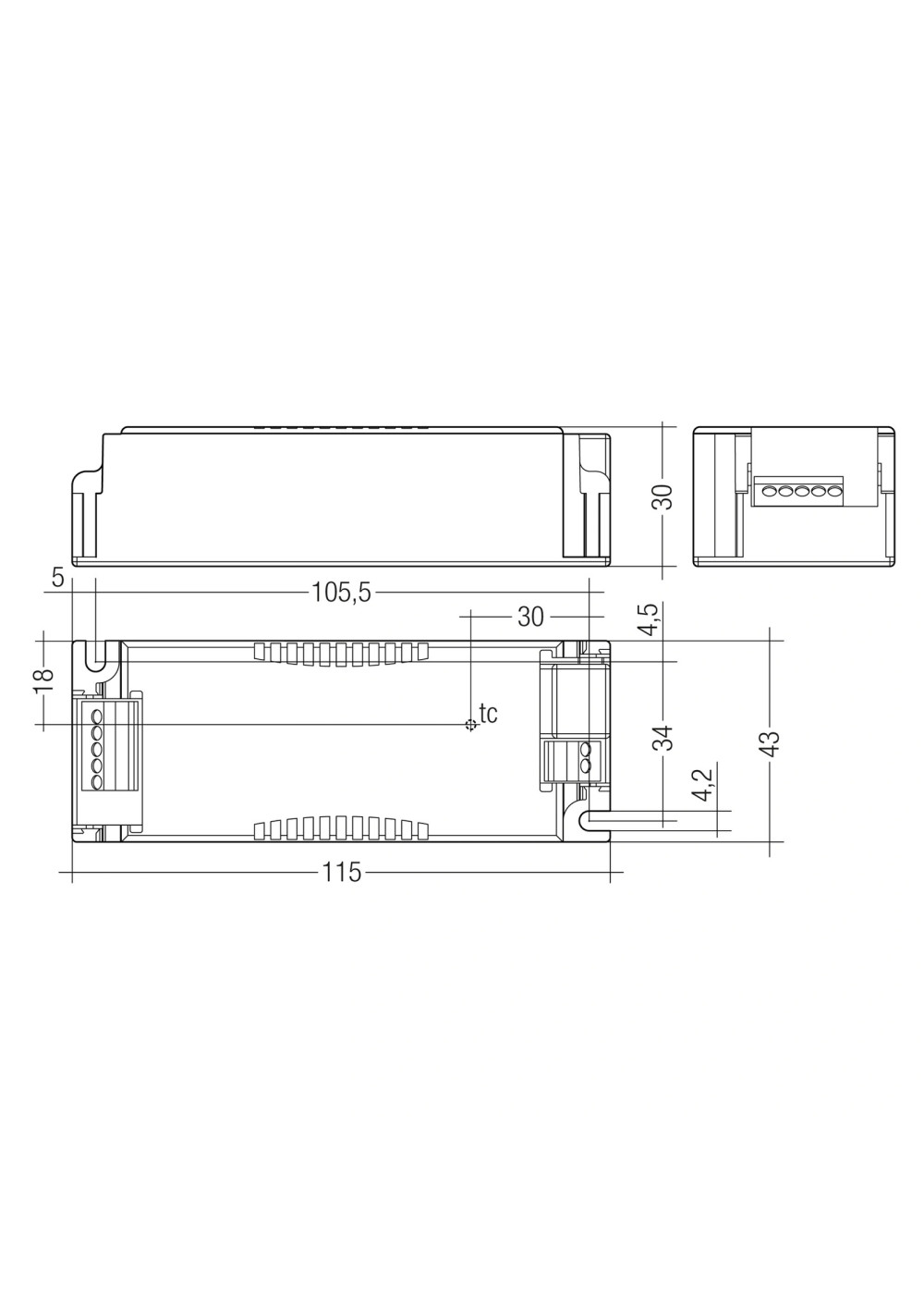

Rysunek wymiarowy LC 45W 500-1400mA flexC SC EXC

Zasilacz LED Tridonic LC 45W 500-1400mA flexC SC EXC

215,00 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Stałoprądowe (CC)
zas_tridonic_28000707

Zasilacz LED Tridonic LC 45W 500-1400mA flexC SC EXC to zasilacz stałoprądowy LED o mocy do 45 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Dobór obciążenia zależy od właściwego okna pracy.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LC 45W 500-1400mA flexC SC EXC to zasilacz stałoprądowy LED z rodziny Driver LC 45W 500–1400mA flexC SC EXC. Oficjalny numer artykułu 28000707 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta28000707
Rodzina producentaDriver LC 45W 500–1400mA flexC SC EXC
Grupa produktów producentaCompact drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Zakres napięcia DC176 – 280 V
Częstotliwość zasilania0 / 50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu228 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji162 mA
Prąd upływu<0.25 mA
Typowy prąd wejściowy bez obciążenia17.3 mA
Pobór mocy51.3 W
Typowy pobór mocy bez obciążenia0.58 W
Typowa sprawność przy 230 V88 %
Współczynnik mocy λ — maksimum w zakresie pracy0.95
THD przy 230 V i pełnym obciążeniu<10 %
Czas uruchomienia<0.5 s; <0.5 s
Czas przełączenia AC/DC<0.2 s
Czas wyłączenia<0.05 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±5 %
Max. output current peak (non-repetitive) + max. peak output current≤ output current +35 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±5 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout60 V
Odporność udarowa L–N1 kV
Odporność udarowa L/N–PE2 kV
Burst / surge peaks output side against PE<500 kV
Stopień ochrony IPIP20
Długość115 mm
Szerokość43 mm
Wysokość30 mm
Żywotnośćdo 100000 h
Gwarancja5 lat
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]45
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]5
THD<10 %
Sprawność88 %
Współczynnik mocy0.95
Wymiary D×Sz×W115 × 43 × 30 mm
Żywotność [h]up to 100000 h
Masa urządzenia0.124 kg
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionConstant current LED driver

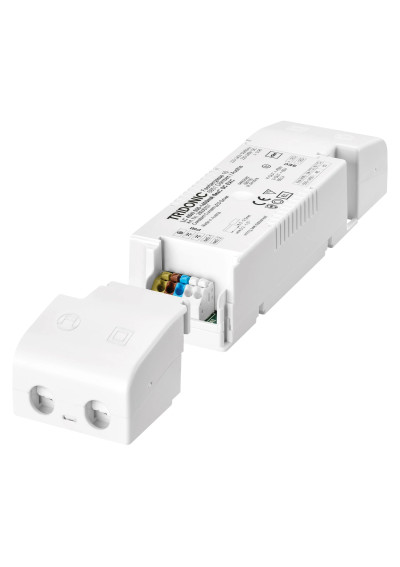

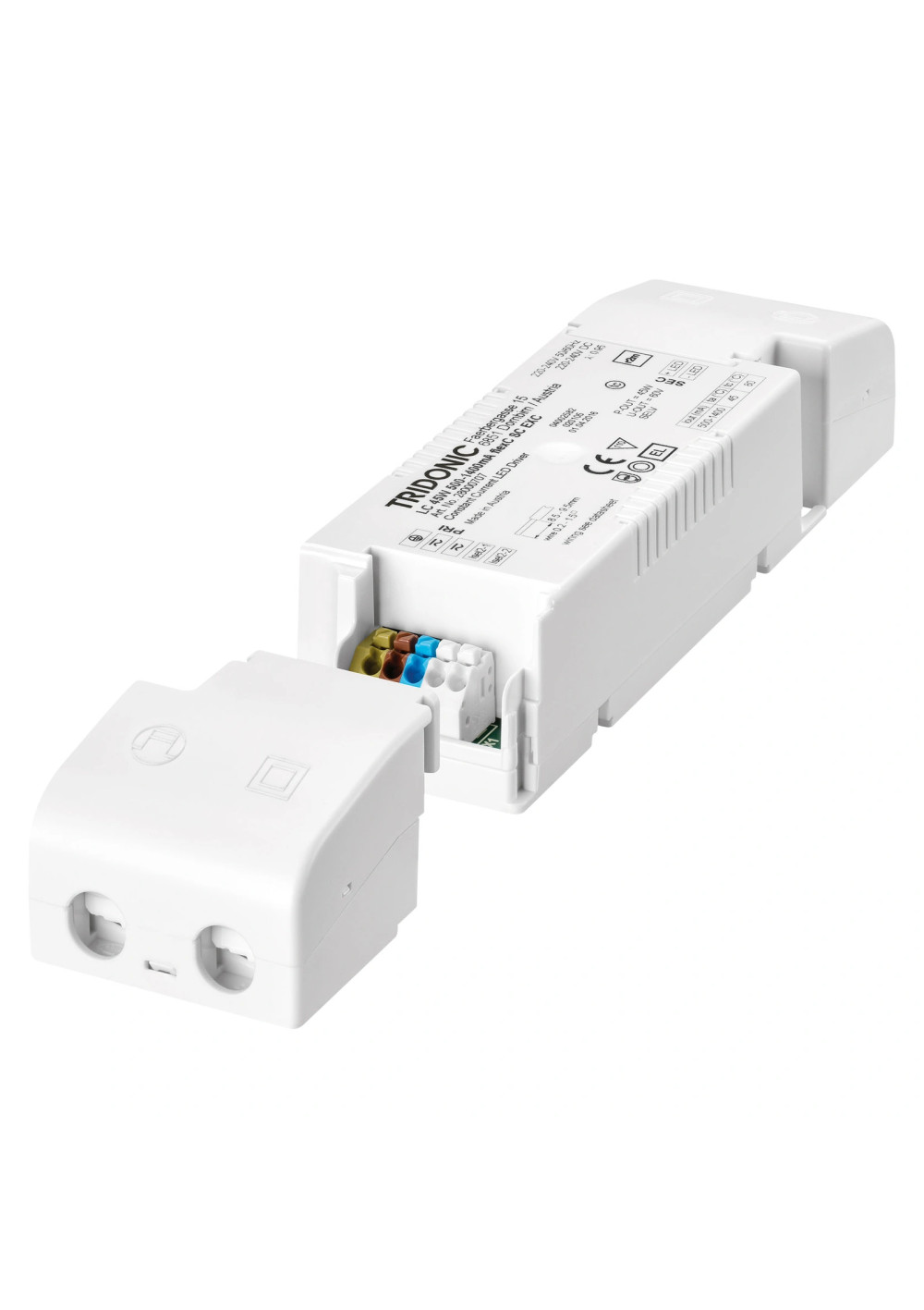

Informacja producenta: Product descriptionCan be either used built-in or independent with clip-on strain-relief (see accessory)
Informacja producenta: Product descriptionAdjustable output current between 500 and 1,400 mA via ready2mains Programmer or I-SELECT 2 plugs
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 45 W.
Informacja producenta: Product descriptionSprawność do 88 %.
Informacja producenta: Product descriptionNominalna żywotność do 100,000 h.
Informacja producenta: Product descriptionGwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing propertiesCasing: polycarbonate, white
Informacja producenta: Housing propertiesStopień ochrony: IP20.
Informacja producenta: Interfacesready2mains (configuration via mains)
Informacja producenta: InterfacesZaciski wciskane o kącie 45°.
Informacja producenta: FunctionsAdjustable output current in 1-mA-steps (ready2mains, I-SELECT 2)
Informacja producenta: FunctionsProtective features (overtemperature, short-circuit, overload, no-load, input voltage range)
Informacja producenta: FunctionsIntelligent Voltage Guard (overvoltage and undervoltage monitoring)
Informacja producenta: FunctionsMoże być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: BenefitsOkno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: BenefitsBest energy savings due to high efficiency
Informacja producenta: BenefitsFlexible configuration via ready2mains and I-SELECT 2
Informacja producenta: Typical applicationsFor downlight, spotlight and decorative applications

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tci-SELECT resistor value
1500.0 mA20 V; 50 V132 mA25 W28.6 W-25–45 °C80.0 °C—
2550.0 mA20 V; 50 V143 mA27.5 W31.2 W-25–45 °C80.0 °C9.09 kΩ
3600.0 mA20 V; 50 V155 mA30 W33.8 W-25–45 °C80.0 °C8.33 kΩ
4650.0 mA20 V; 50 V166 mA32.5 W36.4 W-25–45 °C80.0 °C7.69 kΩ
5700.0 mA20 V; 50 V176 mA35 W38.9 W-25–45 °C80.0 °C7.14 kΩ
6750.0 mA20 V; 50 V187 mA37.5 W41.5 W-25–45 °C80.0 °C6.67 kΩ
7800.0 mA20 V; 50 V199 mA40 W44.3 W-25–45 °C80.0 °C6.25 kΩ
8850.0 mA20 V; 50 V210 mA42.5 W47.1 W-25–45 °C80.0 °C5.88 kΩ
9900.0 mA20 V; 50 V221 mA45 W49.6 W-25–45 °C80.0 °C5.56 kΩ
10950.0 mA20 V; 47.4 V223 mA45 W50.1 W-25–45 °C80.0 °C5.26 kΩ
111000.0 mA20 V; 45 V223 mA45 W50.1 W-25–45 °C80.0 °C5 kΩ
121050.0 mA20 V; 42.9 V223 mA45 W50 W-25–45 °C80.0 °C4.76 kΩ
131100.0 mA20 V; 40.9 V223 mA45 W49.8 W-25–45 °C80.0 °C4.55 kΩ
141150.0 mA20 V; 39.1 V223 mA45 W50.1 W-25–45 °C80.0 °C4.35 kΩ
151200.0 mA20 V; 37.5 V223 mA45 W49.9 W-25–45 °C80.0 °C4.17 kΩ
161250.0 mA20 V; 36 V223 mA45 W50.1 W-25–45 °C80.0 °C4 kΩ
171300.0 mA20 V; 34.6 V226 mA45 W50.8 W-25–45 °C80.0 °C3.85 kΩ
181350.0 mA20 V; 33.3 V227 mA45 W51 W-25–45 °C80.0 °C3.7 kΩ
191400.0 mA20 V; 32.1 V228 mA45 W51.3 W-25–45 °C80.0 °CShort circuit (0 kΩ)

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_28000707

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
45
Prąd wyjściowy zasilacza CC [mA]
500-1400
Okno pracy CC
20-50
Min. Napięcie wyj. zasilacza (CC)
20
Max. Napięcie wyj. zasilacza (CC)
50
Wymiary (dł. x szer. x wys.) [mm]
115 × 43 × 30 mm
Stopień IP
20
Długość [mm]
115
Szerokość [mm]
43
Wysokość/grubość [mm]
30
Gwarancja [lata]
5
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
500
Prąd max. zasilacza CC [mA]
1400
Współczynnik mocy
0.95
