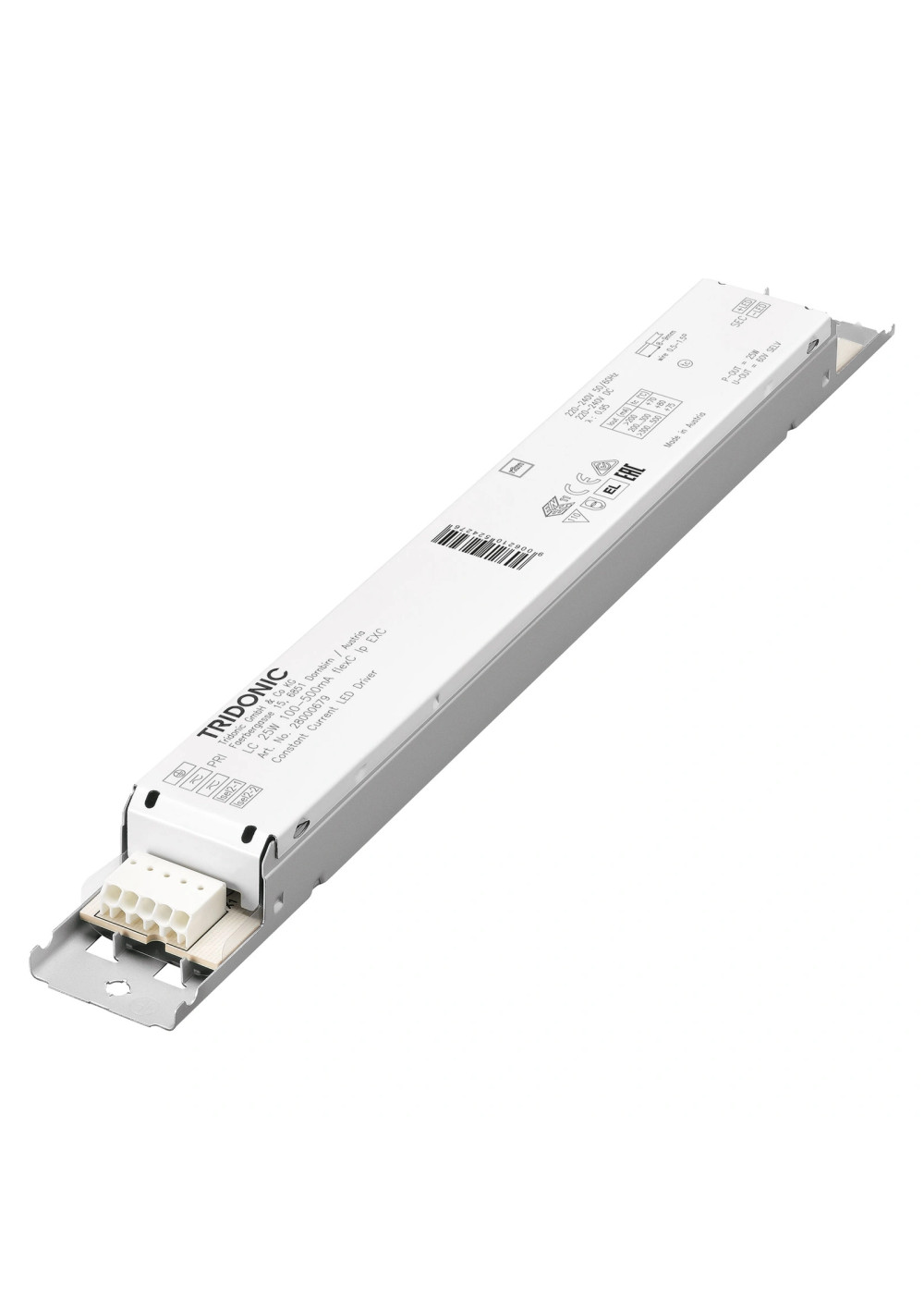

Zasilacz LED Tridonic LC 25W 100-500mA flexC lp EXC Rysunek wymiarowy LC 25W 100-500mA flexC lp EXC
Zasilacz LED Tridonic LC 25W 100-500mA flexC lp EXC

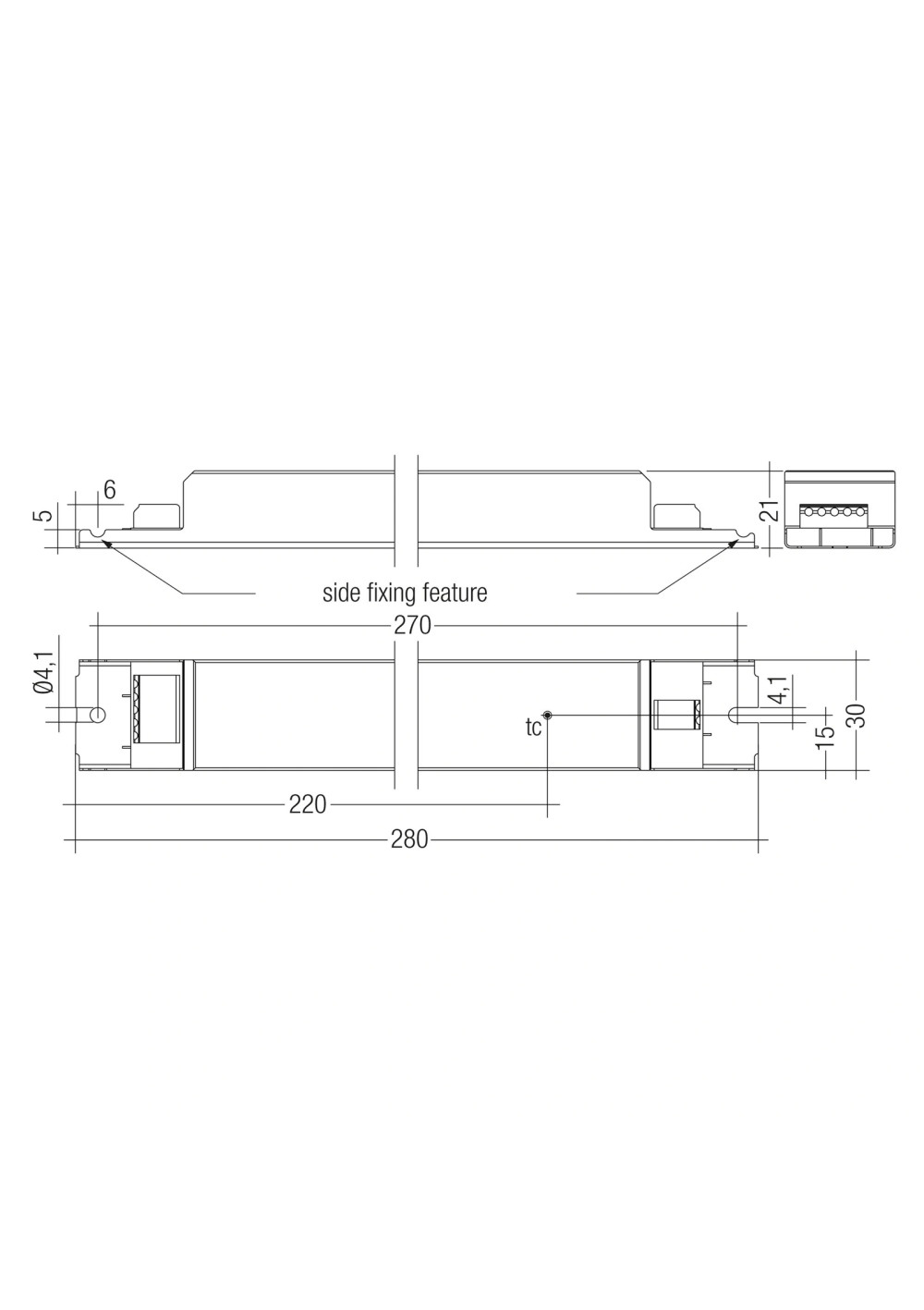

Rysunek wymiarowy LC 25W 100-500mA flexC lp EXC

Zasilacz LED Tridonic LC 25W 100-500mA flexC lp EXC

185,00 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Stałoprądowe (CC)
zas_tridonic_28000679

Zasilacz LED Tridonic LC 25W 100-500mA flexC lp EXC to zasilacz stałoprądowy LED o mocy do 25 W. Zakres nastaw prądu wynosi 100–500 mA. Dobór obciążenia zależy od właściwego okna pracy.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LC 25W 100-500mA flexC lp EXC to zasilacz stałoprądowy LED z rodziny Driver LC 25W 100–500mA flexC lp EXC. Oficjalny numer artykułu 28000679 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta28000679
Rodzina producentaDriver LC 25W 100–500mA flexC lp EXC
Grupa produktów producentaLinear drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Zakres napięcia DC176 – 280 V
Częstotliwość zasilania0 / 50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu130 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji130 mA
Prąd upływu<0.25 mA
Typowy prąd wejściowy bez obciążenia23 mA
Pobór mocy29.2 W
Typowy pobór mocy bez obciążenia0.53 W
Typowa sprawność przy 230 V87 %
Współczynnik mocy λ — maksimum w zakresie pracy0.95
THD przy 230 V i pełnym obciążeniu<10 %
Czas uruchomienia<0.5 s; <0.5 s
Czas przełączenia AC/DC<0.2 s
Czas wyłączenia<0.05 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±5 %
Max. output current peak (non-repetitive) + max. peak output current≤ output current +35 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±5 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout58 V
Odporność udarowa L–N1 kV
Odporność udarowa L/N–PE2 kV
Burst / surge peaks output side against PE<0.5 kV
Stopień ochrony IPIP20
Długość280 mm
Szerokość30 mm
Wysokość21 mm
Żywotnośćdo 100000 h
Gwarancja5 lat
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]25
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]5
THD<10 %
Sprawność87 %
Współczynnik mocy0.95
Wymiary D×Sz×W280 × 30 × 21 mm
Żywotność [h]up to 100000 h
Prąd min. [mA]100
Prąd max. [mA]500
Masa urządzenia0.169 kg
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionZasilacz stałoprądowy LED do montażu w oprawie.
Informacja producenta: Product descriptionDo opraw w I i II klasie ochronności.
Informacja producenta: Product descriptionAdjustable output current between 100 and 500 mA via ready2mains Programmer or I-SELECT 2 plugs
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 25 W.
Informacja producenta: Product descriptionSprawność do 87 %.
Informacja producenta: Product descriptionNominalna żywotność do 100,000 h.
Informacja producenta: Product descriptionGwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing propertiesNiska metalowa obudowa z białą pokrywą.
Informacja producenta: Housing propertiesStopień ochrony: IP20.
Informacja producenta: Interfacesready2mains (configuration via mains)
Informacja producenta: InterfacesZaciski wciskane o kącie 0°.
Informacja producenta: FunctionsAdjustable output current in 1-mA-steps (ready2mains, I-SELECT 2)
Informacja producenta: FunctionsProtective features (overtemperature, short-circuit, overload, no-load, input voltage range)
Informacja producenta: FunctionsMoże być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: BenefitsOkno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: BenefitsBest energy savings due to high efficiency
Informacja producenta: BenefitsFlexible configuration via ready2mains and I-SELECT 2
Informacja producenta: BenefitsŻywotność do 100,000 h oraz 5-letnia gwarancja na warunkach Tridonica.
Informacja producenta: Typical applicationsDo liniowego i powierzchniowego oświetlenia biurowego.

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tci-SELECT resistor value
1100.0 mA25 V; 50 V45 mA5 W7.4 W-25–60 °C70.0 °C—
2125.0 mA20 V; 50 V51 mA6.3 W9.1 W-25–60 °C70.0 °C40 kΩ
3150.0 mA20 V; 50 V56 mA7.5 W10.3 W-25–60 °C70.0 °C33.33 kΩ
4175.0 mA20 V; 50 V62 mA8.8 W11.9 W-25–60 °C70.0 °C28.57 kΩ
5200.0 mA20 V; 50 V67 mA10 W13 W-25–60 °C80.0 °C25 kΩ
6225.0 mA20 V; 50 V71 mA11.3 W14.3 W-25–60 °C80.0 °C22.22 kΩ
7250.0 mA20 V; 50 V77 mA12.5 W15.6 W-25–60 °C80.0 °C20 kΩ
8275.0 mA20 V; 50 V82 mA13.8 W16.9 W-25–60 °C80.0 °C18.18 kΩ
9300.0 mA20 V; 50 V87 mA15 W18.1 W-25–60 °C80.0 °C16.67 kΩ
10325.0 mA20 V; 50 V94 mA16.3 W19.9 W-25–60 °C75.0 °C15.38 kΩ
11350.0 mA20 V; 50 V99 mA17.5 W21 W-25–60 °C75.0 °C14.29 kΩ
12375.0 mA21.5 V; 50 V104 mA18.8 W22.3 W-25–60 °C75.0 °C13.33 kΩ
13400.0 mA22 V; 50 V111 mA20 W23.8 W-25–60 °C75.0 °C12.5 kΩ
14425.0 mA22.8 V; 50 V117 mA21.3 W25.5 W-25–60 °C75.0 °C11.76 kΩ
15450.0 mA23 V; 50 V121 mA22.5 W26.3 W-25–60 °C75.0 °C11.11 kΩ
16475.0 mA24.3 V; 50 V127 mA23.8 W27.8 W-25–60 °C75.0 °C10.53 kΩ
17500.0 mA25 V; 50 V133 mA25 W29.2 W-25–60 °C75.0 °CShort circuit (0 kΩ)

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_28000679

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
25
Prąd wyjściowy zasilacza CC [mA]
100-500
Okno pracy CC
20-50
Min. Napięcie wyj. zasilacza (CC)
20
Max. Napięcie wyj. zasilacza (CC)
50
Wymiary (dł. x szer. x wys.) [mm]
280x30x21
Stopień IP
20
Długość [mm]
280
Szerokość [mm]
30
Wysokość/grubość [mm]
21
Gwarancja [lata]
5
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
100
Prąd max. zasilacza CC [mA]
500
Współczynnik mocy
0.95
