Zasilacz LED Tridonic LC 60W 75-330mA 330V D4i NF h16 PRE4

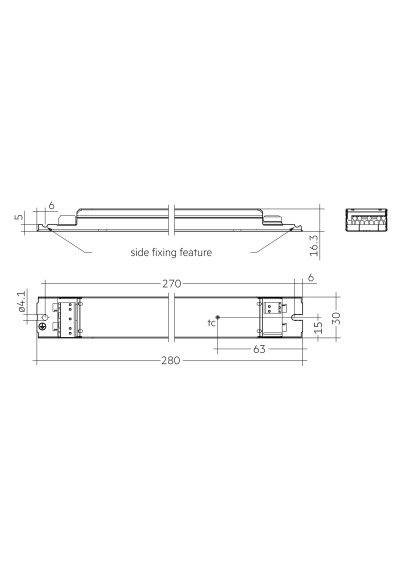

Rysunek wymiarowy LC 60W 75-330mA 330V D4i NF h16 PRE4

Zasilacz LED Tridonic LC 60/75-330/330 D4i NF h16 PRE4

Name: Zasilacz LED Tridonic LC 60/75-330/330 D4i NF h16 PRE4
Brand: LEDownia.pl
SKU: zas_tridonic_28005104
Price: 327 PLN
Availability: BackOrder

327,00 zł

Wysyłka w ciągu 8 - 10 dni roboczych

Kategoria: Ściemnialne

Indeks: zas_tridonic_28005104

Zasilacz LED Tridonic LC 60W 75-330mA 330V D4i NF h16 PRE4 to zasilacz stałoprądowy LED o mocy do 60 W. Zakres nastaw prądu wynosi 75–350 mA. Udokumentowane interfejsy i metody konfiguracji: DALI, NFC, switchDIM.

Dostawa

1-3 days (PL), 3-10 days (non-PL)

Polityka prywatności

Zwroty

14 dni

Opis
Szczegóły Produktu

Zasilacz LED Tridonic LC 60W 75-330mA 330V D4i NF h16 PRE4 to zasilacz stałoprądowy LED z rodziny Driver LC 60W 75–330mA 330V D4i NF h16 PRE4. Oficjalny numer artykułu 28005104 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta	28005104
Rodzina producenta	Driver LC 60W 75–330mA 330V D4i NF h16 PRE4
Grupa produktów producenta	Linear drivers
Napięcie zasilania	220 – 240 V
Zakres napięcia AC	198 – 264 V
Zakres napięcia DC	176 – 280 V
Częstotliwość zasilania	0 / 50 / 60 Hz
Ochrona przed przepięciem	320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu	284 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji	53 mA
Prąd upływu	<0.25 mA
Typowy prąd wejściowy bez obciążenia	24 mA
Pobór mocy	64.3 W
Typowy pobór mocy w trybie czuwania przy 230 V	<0.15 W
Typowy pobór mocy bez obciążenia	0.29 W
Zakres mocy wyjściowej	7.5–60 W
Typowa sprawność przy 230 V	94.6 %
Współczynnik mocy λ — maksimum w zakresie pracy	0.99
Współczynnik mocy λ — minimum w zakresie pracy	0.67C
THD przy 230 V i pełnym obciążeniu	<7 %
Czas uruchomienia	<0.3 s; <0.7 s
Czas przełączenia AC/DC	<0.1 s
Czas wyłączenia	<0.01 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu	±3 %
Max. output current peak (non-repetitive) + max. peak output current	≤ output current +40 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu	±1.5 %
P_ST_LM przy pełnym obciążeniu	≤1
SVM przy pełnym obciążeniu	≤0.4
Maksymalne napięcie wyjściowe Uout	350 V
Zakres ściemniania	1–100 %
Odporność udarowa L–N	1 kV
Odporność udarowa L/N–PE	2 kV
Napięcie udarowe wyjścia względem PE	<2 kV
Stopień ochrony IP	IP20
Długość	280 mm
Szerokość	30 mm
Wysokość	16 mm
Żywotność	do 100000 h
Gwarancja	5 lat
Rodzaj zasilacza	CC
Maksymalna moc wyjściowa [W]	60
Napięcie wejściowe	220 – 240 V
Stopień IP	IP20
Gwarancja [lata]	5
THD	<7 %
Sprawność	94.6 %
Współczynnik mocy	0.99
Wymiary D×Sz×W	280 × 30 × 16 mm
Żywotność [h]	up to 100000 h
Prąd min. [mA]	75
Prąd max. [mA]	350
Masa urządzenia	0.163 kg
Interfejsy i konfiguracja	DALI, NFC, switchDIM
Ściemnianie / sterowanie	DALI, switchDIM
Ściemnianie	Tak
Metoda konfiguracji	NFC
Ochrona przed zwarciem	Tak
Ochrona przed przeciążeniem	Tak
Ochrona bez obciążenia	Tak
Informacja producenta: Product description	lumDATA: dane oprawy, raportowanie zużycia energii oraz diagnostyka i utrzymanie.
Informacja producenta: Product description	Ściemnialny zasilacz stałoprądowy LED do wbudowania.
Informacja producenta: Product description	Zakres ściemniania: 1 to 100 % (min. 3.3 mA).
Informacja producenta: Product description	Do opraw w I i II klasie ochronności.
Informacja producenta: Product description	Adjustable output current between 75 and 350 mA
Informacja producenta: Product description	Maksymalna moc wyjściowa: 60 W.
Informacja producenta: Product description	Sprawność do 94.6 %.
Informacja producenta: Product description	Pobór mocy w czuwaniu: < 0.15 W.
Informacja producenta: Product description	Nominalna żywotność do 100,000 h.
Informacja producenta: Product description	Gwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing properties	Niska metalowa obudowa z białą pokrywą.
Informacja producenta: Housing properties	Wysokość obudowy wynosi 16 mm.
Informacja producenta: Housing properties	Stopień ochrony: IP20.
Informacja producenta: Interfaces	Komunikacja bliskiego zasięgu NFC.
Informacja producenta: Interfaces	one4all (DALI-2 DT 6, DSI, switchDIM, corridorFUNCTION)
Informacja producenta: Interfaces	Zaciski wciskane o kącie 0°.
Informacja producenta: Functions	Adjustable output current in 1-mA-steps (NFC, DALI)
Informacja producenta: Functions	Fulfills DALI-2 parts: 250 (Integrated bus power supply), 251 (Luminaire data), 252 (Energy reporting) and 253 (Diagnostics & Maintenance)
Informacja producenta: Functions	Constant light output function (CLO)
Informacja producenta: Functions	Łagodna zmiana jasności po włączeniu zasilania AC.
Informacja producenta: Functions	Funkcja fade2zero umożliwia wyłączenie przez płynne wygaszenie.
Informacja producenta: Functions	Protective features (overtemperature, short-circuit, overload, no-load, input voltage range, reduced surge amplification)
Informacja producenta: Functions	Może być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: Functions	LTI (Lifetime Indicator)
Informacja producenta: Benefits	Flexible configuration via companionSUITE
Informacja producenta: Benefits	Obsługuje jednoczesne programowanie NFC wielu urządzeń w pełnym kartonie.
Informacja producenta: Benefits	Okno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: Benefits	Niski pobór mocy w czuwaniu i wysoka sprawność ograniczają straty energii.
Informacja producenta: Benefits	Żywotność do 100,000 h oraz 5-letnia gwarancja na warunkach Tridonica.
Informacja producenta: Typical applications	Do liniowego i powierzchniowego oświetlenia biurowego.

Punkty pracy

Punkt	Prąd wyjściowy	Minimalne/maksymalne napięcie przewodzenia LED	Typowy pobór prądu	Moc wyjściowa	Typowy pobór mocy	Temperatura otoczenia ta	Maksymalna temperatura punktu tc
1	75.0 mA	100 V; 330 V	124 mA	25 W	26.9 W	-25–70 °C	82.0 °C
2	100.0 mA	100 V; 330 V	160 mA	33 W	35.4 W	-25–65 °C	78.0 °C
3	125.0 mA	100 V; 330 V	196 mA	41.2 W	43.9 W	-25–65 °C	80.0 °C
4	150.0 mA	100 V; 330 V	233 mA	50 W	52.5 W	-25–65 °C	80.0 °C
5	175.0 mA	100 V; 330 V	270 mA	57.7 W	61.1 W	-25–60 °C	79.0 °C
6	200.0 mA	100 V; 300 V	280 mA	60 W	63.6 W	-25–60 °C	79.0 °C
7	225.0 mA	100 V; 266.7 V	281 mA	60 W	63.8 W	-25–60 °C	81.0 °C
8	250.0 mA	100 V; 240 V	282 mA	60 W	63.9 W	-25–60 °C	81.0 °C
9	275.0 mA	100 V; 218.2 V	282 mA	60 W	64.1 W	-25–55 °C	79.0 °C
10	300.0 mA	100 V; 200 V	283 mA	60 W	64.2 W	-25–55 °C	79.0 °C
11	330.0 mA	100 V; 181 V	284 mA	60 W	64.3 W	-25–55 °C	80.0 °C

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.
