Zasilacz LED Tridonic LC 20W 700mA fixC C SNC

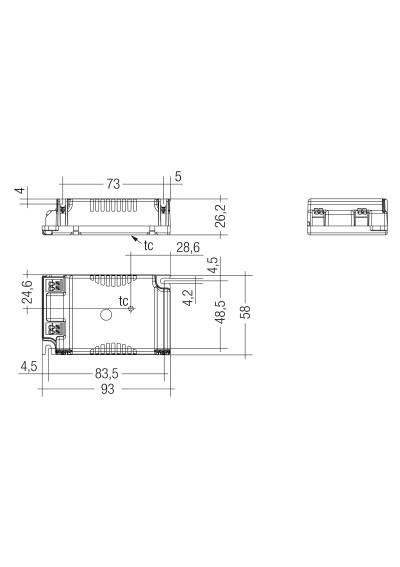

Rysunek wymiarowy LC 20W 700mA fixC C SNC

Zasilacz LED Tridonic LC 20W 700mA fixC C SNC

Name: Zasilacz LED Tridonic LC 20W 700mA fixC C SNC
Brand: LEDownia.pl
SKU: zas_tridonic_87500567
Price: 99 PLN
Availability: BackOrder

99,00 zł

Wysyłka w ciągu 8 - 10 dni roboczych

Kategoria: Stałoprądowe (CC)

Indeks: zas_tridonic_87500567

Zasilacz LED Tridonic LC 20W 700mA fixC C SNC to zasilacz stałoprądowy LED o mocy do 20 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Dobór obciążenia zależy od właściwego okna pracy.

Dostawa

1-3 days (PL), 3-10 days (non-PL)

Polityka prywatności

Zwroty

14 dni

Opis
Szczegóły Produktu

Zasilacz LED Tridonic LC 20W 700mA fixC C SNC to zasilacz stałoprądowy LED z rodziny Driver LC 15/20/25W 350/500/700/600mA fixC C SNC. Oficjalny numer artykułu 87500567 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta	87500567
Rodzina producenta	Driver LC 15/20/25W 350/500/700/600mA fixC C SNC
Grupa produktów producenta	Compact drivers
Napięcie zasilania	220 – 240 V
Zakres napięcia AC	198 – 264 V
Częstotliwość zasilania	50 / 60 Hz
Ochrona przed przepięciem	320 V AC, 1 h
THD przy 230 V i pełnym obciążeniu	<20 %
Czas uruchomienia	≤0.5 s
Czas wyłączenia	≤0.5 s
Czas podtrzymania	0 s
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu	±30 %
Temperatura przechowywania ts	-40–80 °C
Gwarancja	5 lat
Prąd wyjściowy	700 mA
Input current, 230V, full load	107.0 mA
Minimalne/maksymalne napięcie przewodzenia LED	20 V; 28.5 V
Maksymalne napięcie wyjściowe Uout	40 V
Typ. output power	20 W
Zakres mocy wyjściowej	14–20 W
Pobór mocy	23 W; 24 W
Efficiency at min./full load	85 %; 86 %
Współczynnik mocy λ — maksimum w zakresie pracy	0.94C
Współczynnik mocy λ — minimum w zakresie pracy	0.9C
Tolerancja prądu przy minimalnym/pełnym obciążeniu	±7.5 %
Max. (repetitive) output peak current (at min./full load)	1120 mA
Maksymalny powtarzalny szczytowy prąd wyjściowy	980 mA
Output current ripple	±25 %
Temperatura otoczenia ta	40 °C; -20–50 °C
Maksymalna temperatura obudowy tc	75 °C
Żywotność	do 50000 h
Długość	93 mm
Szerokość	58 mm
Wysokość	26.2 mm
Rodzaj zasilacza	CC
Maksymalna moc wyjściowa [W]	20
Napięcie wejściowe	220 – 240 V
Gwarancja [lata]	5
Maksymalna temperatura tc	75 °C
Temperatura przechowywania	-40–80 °C
THD	<20 %
Wymiary D×Sz×W	93 × 58 × 26.2 mm
Żywotność [h]	up to 50000 h
Masa urządzenia	0.075 kg
Ochrona przed zwarciem	Tak
Ochrona przed przeciążeniem	Tak
Ochrona bez obciążenia	Tak
Informacja producenta: Product description	Fixed output built-in LED driver
Informacja producenta: Product description	Constant current LED driver
Informacja producenta: Product description	Do opraw w I i II klasie ochronności.
Informacja producenta: Product description	Zabezpieczenie termiczne zgodne z EN 61347-2-13 C5e.
Informacja producenta: Product description	KC certificate for LC 15W 350mA fixC C SNC, LC 20W 500mA fixC C SNC and LC 20W 700mA fixC C SNC
Informacja producenta: Product description	Output current 700 mA
Informacja producenta: Product description	Maksymalna moc wyjściowa: 20 W.
Informacja producenta: Product description	Nominalna żywotność do 50,000 h.
Informacja producenta: Product description	Gwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing properties	Casing: polycarbonate, white
Informacja producenta: Housing properties	Stopień ochrony: IP20.
Informacja producenta: Functions	Ochrona przed przegrzaniem.
Informacja producenta: Functions	Ochrona przed przeciążeniem.
Informacja producenta: Functions	Ochrona przed zwarciem.
Informacja producenta: Functions	Ochrona przy pracy bez obciążenia.
Informacja producenta: Functions	Odporność udarowa: 1 kV (L to N).
Informacja producenta: Functions	Odporność udarowa: 2 kV (L/N to earth).

Punkty pracy

Punkt	Prąd wyjściowy	Input current, 230V, full load	Minimalne/maksymalne napięcie przewodzenia LED	Maksymalne napięcie wyjściowe Uout	Typ. output power	Zakres mocy wyjściowej	Pobór mocy	Efficiency at min./full load	Współczynnik mocy λ — maksimum w zakresie pracy	Współczynnik mocy λ — minimum w zakresie pracy	Tolerancja prądu przy minimalnym/pełnym obciążeniu	Max. (repetitive) output peak current (at min./full load)	Maksymalny powtarzalny szczytowy prąd wyjściowy	Output current ripple	Temperatura otoczenia ta	Maksymalna temperatura obudowy tc	Żywotność	Długość	Szerokość	Wysokość
1	700 mA	107.0 mA	20 V; 28.5 V	40 V	20 W	14–20 W	23 W; 24 W	85 %; 86 %	0.94C	0.9C	±7.5 %	1120 mA	980 mA	±25 %	40 °C; -20–50 °C	75 °C	do 50000 h	93 mm	58 mm	26.2 mm

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com
