Zasilacz LED Tridonic LC 75W 900-1900mA 54V flexC NF h16 EXC4 Zasilacz LED Tridonic LC 75W 900-1900mA 54V flexC NF h16 EXC4 Rysunek wymiarowy LC 75W 900-1900mA 54V flexC NF h16 EXC4

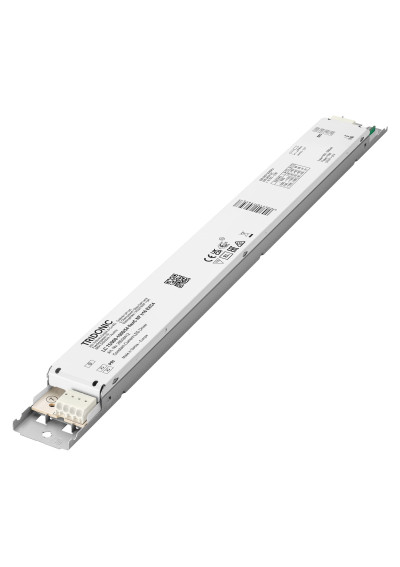

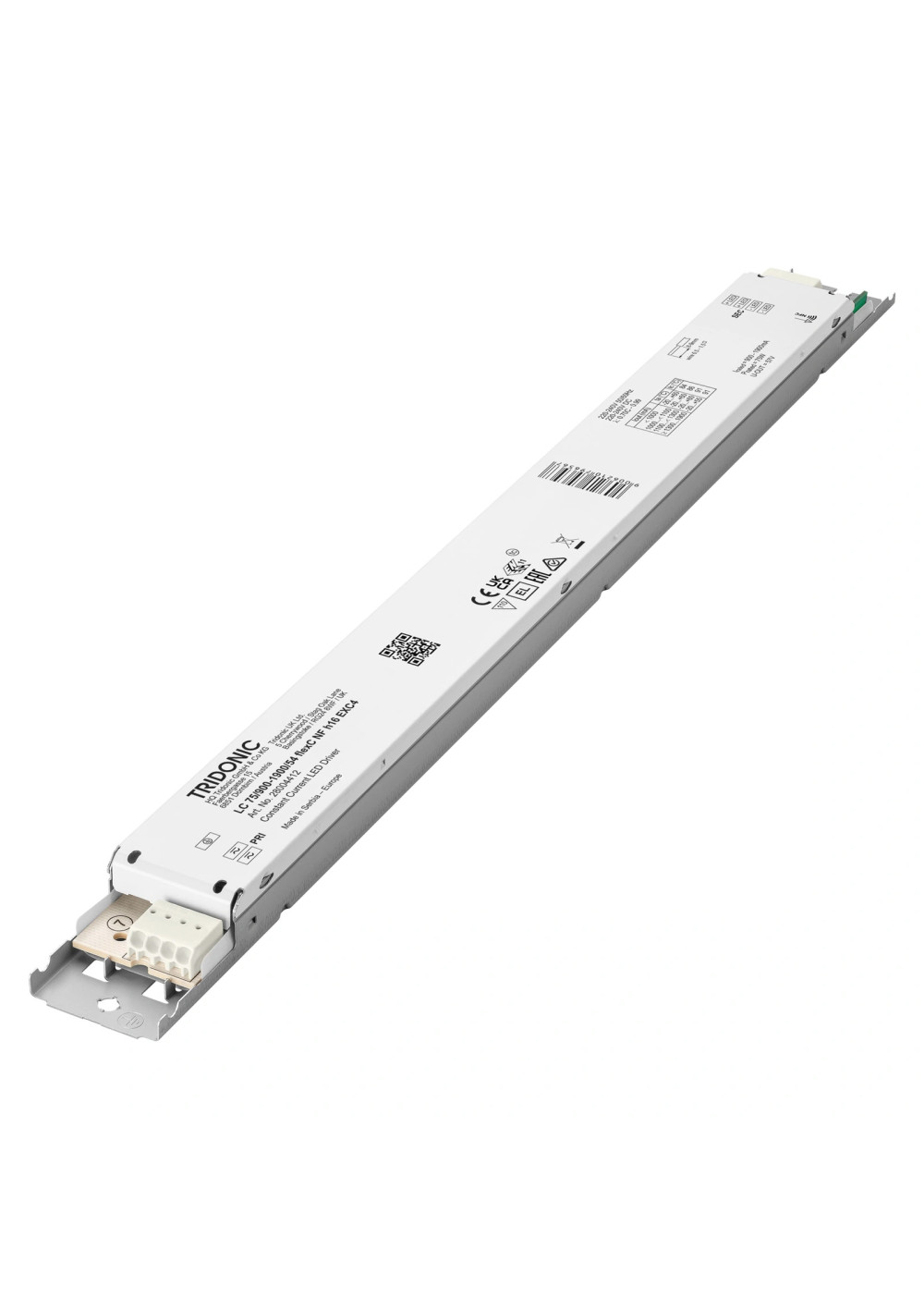

Zasilacz LED Tridonic LC 75W 900-1900mA 54V flexC NF h16 EXC4
Zasilacz LED Tridonic LC 75W 900-1900mA 54V flexC NF h16 EXC4

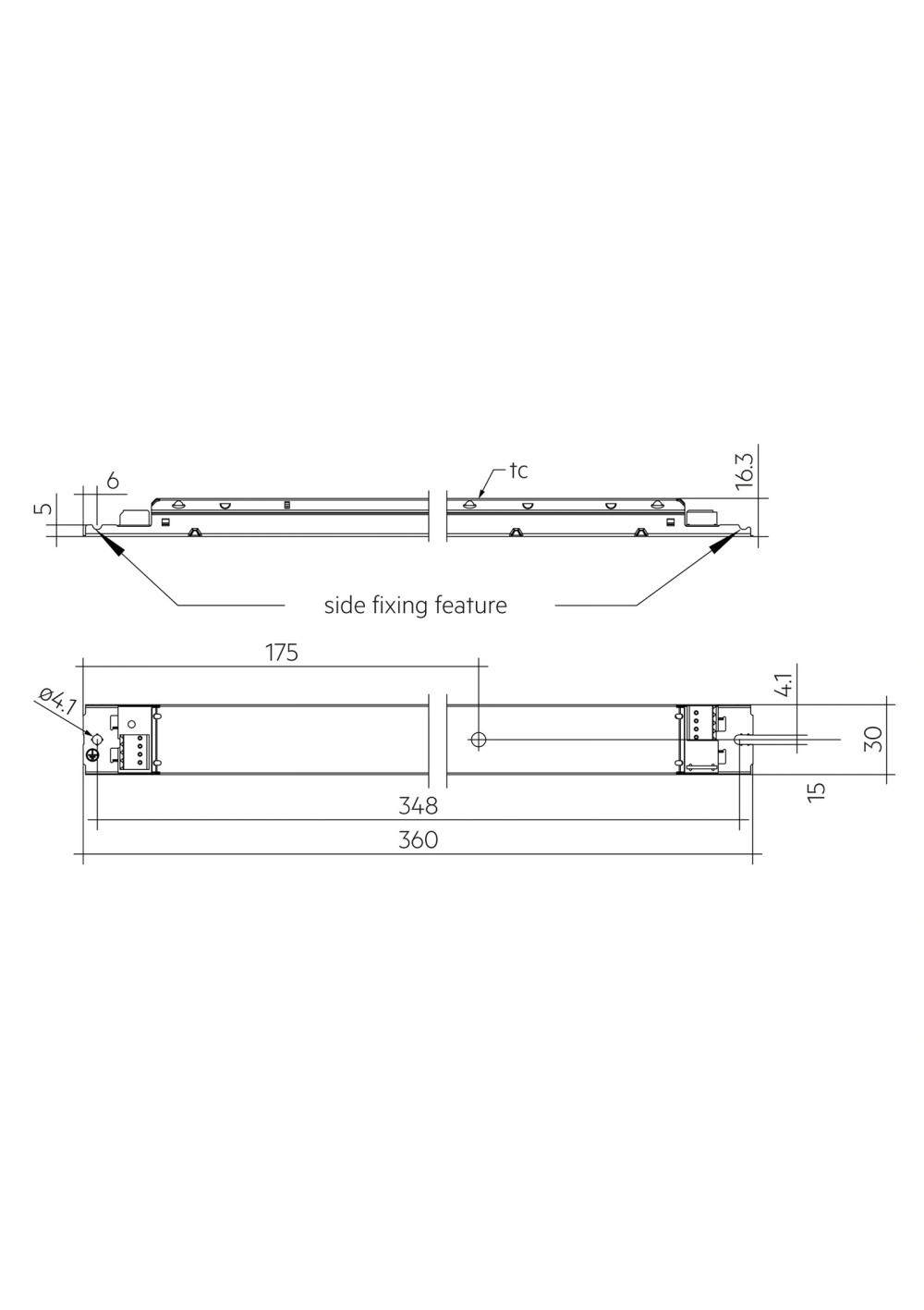

Rysunek wymiarowy LC 75W 900-1900mA 54V flexC NF h16 EXC4

Zasilacz LED Tridonic LC 75/900-1900/54 flexC NF h16 EXC4

226,00 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Stałoprądowe (CC)
zas_tridonic_28004412

Zasilacz LED Tridonic LC 75W 900-1900mA 54V flexC NF h16 EXC4 to zasilacz stałoprądowy LED o mocy do 75 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: NFC.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LC 75W 900-1900mA 54V flexC NF h16 EXC4 to zasilacz stałoprądowy LED z rodziny Driver LC 75W 900–1900mA flexC NF h16 EXC4. Oficjalny numer artykułu 28004412 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta28004412
Rodzina producentaDriver LC 75W 900–1900mA flexC NF h16 EXC4
Grupa produktów producentaLinear drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Zakres napięcia DC176 – 280 V
Częstotliwość zasilania0 / 50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu377 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji389 mA
Prąd upływu<0.7 mA
Typowy prąd wejściowy bez obciążenia38.5 mA
Pobór mocy86 W
Typowy pobór mocy bez obciążenia1.3 W
Zakres mocy wyjściowej13.5–75 W
Typowa sprawność przy 230 V87 %
Współczynnik mocy λ — maksimum w zakresie pracy0.99
Współczynnik mocy λ — minimum w zakresie pracy0.7C
THD przy 230 V i pełnym obciążeniu<10 %
Czas uruchomienia<0.5 s; <0.5 s
Czas przełączenia AC/DC<0.5 s
Czas wyłączenia<0.03 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±5 %
Max. output current peak (non-repetitive) + max. peak output current≤ output current +5 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±1.5 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout57 V
Odporność udarowa L–N1 kV
Odporność udarowa L/N–PE2 kV
Napięcie udarowe wyjścia względem PE<0.5 kV
Stopień ochrony IPIP20
Długość360 mm
Szerokość30 mm
Wysokość16 mm
Żywotnośćdo 100000 h
Gwarancja5 lat
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]75
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]5
THD<10 %
Sprawność87 %
Współczynnik mocy0.99
Wymiary D×Sz×W360 × 30 × 16 mm
Żywotność [h]up to 100000 h
Masa urządzenia0.255 kg
Interfejsy i konfiguracjaNFC
Metoda konfiguracjiNFC
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionZasilacz stałoprądowy LED do montażu w oprawie.
Informacja producenta: Product descriptionFor class I luminaires
Informacja producenta: Product descriptionAdjustable output current between 900 and 1,900 mA via NFC
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 75 W.
Informacja producenta: Product descriptionSprawność do 87 %.
Informacja producenta: Product descriptionNominal lifetime of 100,000 h
Informacja producenta: Product descriptionGwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing propertiesNiska metalowa obudowa z białą pokrywą.
Informacja producenta: Housing propertiesWysokość obudowy wynosi 16 mm.
Informacja producenta: Housing propertiesStopień ochrony: IP20.
Informacja producenta: InterfacesKomunikacja bliskiego zasięgu NFC.
Informacja producenta: InterfacesZaciski wciskane o kącie 0°.
Informacja producenta: FunctionsPrąd wyjściowy jest ustawiany przez NFC w krokach co 1 mA.
Informacja producenta: FunctionsFunkcja utrzymania stałego strumienia świetlnego eCLO.
Informacja producenta: FunctionsZabezpieczenia przed przegrzaniem, zwarciem, przeciążeniem i pracą bez obciążenia.
Informacja producenta: FunctionsIntelligent Voltage Guard (overvoltage and undervoltage monitoring)
Informacja producenta: FunctionsMoże być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: BenefitsFlexible configuration via companionSUITE
Informacja producenta: BenefitsObsługuje jednoczesne programowanie NFC wielu urządzeń w pełnym kartonie.
Informacja producenta: BenefitsOkno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: BenefitsBest energy savings due to high efficiency
Informacja producenta: BenefitsŻywotność do 100,000 h oraz 5-letnia gwarancja na warunkach Tridonica.
Informacja producenta: Typical applicationsDo liniowego i powierzchniowego oświetlenia biurowego.

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tc
1900.0 mA15 V; 54 V242 mA48.6 W53.6 W-20–60 °C85.0 °C
21000.0 mA15 V; 54 V264 mA54 W59.1 W-20–60 °C85.0 °C
31100.0 mA15 V; 54 V291 mA59.4 W65.6 W-20–60 °C88.0 °C
41200.0 mA15 V; 54 V317 mA64.8 W71.8 W-20–55 °C91.0 °C
51300.0 mA15 V; 54 V343 mA70.2 W77.9 W-20–55 °C91.0 °C
61388.0 mA15 V; 54 V365 mA75 W83.1 W-20–50 °C91.0 °C
71400.0 mA15 V; 53.6 V370 mA75 W84.2 W-20–50 °C91.0 °C
81500.0 mA15 V; 50 V368 mA75 W83.8 W-20–50 °C91.0 °C
91600.0 mA15 V; 46.9 V369 mA75 W84.2 W-20–50 °C91.0 °C
101700.0 mA15 V; 44.1 V374 mA75 W85.1 W-20–50 °C91.0 °C
111800.0 mA15 V; 41.7 V372 mA75.1 W84.9 W-20–50 °C91.0 °C
121900.0 mA15 V; 39.5 V373 mA75.1 W85.5 W-20–50 °C91.0 °C

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_28004412

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
75
Prąd wyjściowy zasilacza CC [mA]
900-1900
Okno pracy CC
15-54
Min. Napięcie wyj. zasilacza (CC)
15
Max. Napięcie wyj. zasilacza (CC)
54
Wymiary (dł. x szer. x wys.) [mm]
360 × 30 × 16 mm
Stopień IP
20
Długość [mm]
360
Szerokość [mm]
30
Wysokość/grubość [mm]
16
Gwarancja [lata]
5
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
900
Prąd max. zasilacza CC [mA]
1900
Współczynnik mocy
0.99
