Zasilacz LED Tridonic LC 35W 150-700mA 54V flexC NF h16 EXC4 Zasilacz LED Tridonic LC 35W 150-700mA 54V flexC NF h16 EXC4 Rysunek wymiarowy LC 35W 150-700mA 54V flexC NF h16 EXC4
Zasilacz LED Tridonic LC 35W 150-700mA 54V flexC NF h16 EXC4
Zasilacz LED Tridonic LC 35W 150-700mA 54V flexC NF h16 EXC4

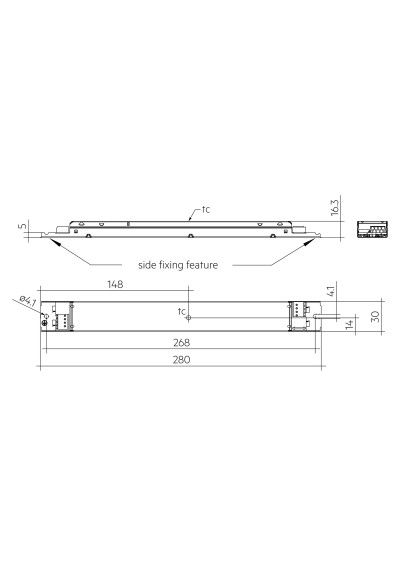

Rysunek wymiarowy LC 35W 150-700mA 54V flexC NF h16 EXC4

Zasilacz LED Tridonic LC 35/150-700/54 flexC NF h16 EXC4

182,50 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Stałoprądowe (CC)
zas_tridonic_28004410

Zasilacz LED Tridonic LC 35W 150-700mA 54V flexC NF h16 EXC4 to zasilacz stałoprądowy LED o mocy do 35 W. Zakres nastaw prądu wynosi 150–700 mA. Udokumentowane interfejsy i metody konfiguracji: NFC.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LC 35W 150-700mA 54V flexC NF h16 EXC4 to zasilacz stałoprądowy LED z rodziny Driver LC 35W 150–700mA flexC NF h16 EXC4. Oficjalny numer artykułu 28004410 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta28004410
Rodzina producentaDriver LC 35W 150–700mA flexC NF h16 EXC4
Grupa produktów producentaLinear drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Zakres napięcia DC176 – 280 V
Częstotliwość zasilania0 / 50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu176 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji185 mA
Prąd upływu<0.7 mA
Typowy prąd wejściowy bez obciążenia25.2 mA
Pobór mocy39.4 W
Typowy pobór mocy bez obciążenia1.2 W
Zakres mocy wyjściowej2.25–35 W
Typowa sprawność przy 230 V86 %
Współczynnik mocy λ — maksimum w zakresie pracy0.99
Współczynnik mocy λ — minimum w zakresie pracy0.4C
THD przy 230 V i pełnym obciążeniu<10 %
Czas uruchomienia<0.5 s; <0.5 s
Czas przełączenia AC/DC<0.5 s
Czas wyłączenia<0.03 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±5 %
Max. output current peak (non-repetitive) + max. peak output current≤ output current +5 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±1.5 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout57 V
Odporność udarowa L–N1 kV
Odporność udarowa L/N–PE2 kV
Napięcie udarowe wyjścia względem PE<0.5 kV
Stopień ochrony IPIP20
Długość280 mm
Szerokość30 mm
Wysokość16 mm
Żywotnośćdo 100000 h
Gwarancja5 lat
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]35
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]5
THD<10 %
Sprawność86 %
Współczynnik mocy0.99
Wymiary D×Sz×W280 × 30 × 16 mm
Żywotność [h]up to 100000 h
Prąd min. [mA]150
Prąd max. [mA]700
Masa urządzenia0.159 kg
Interfejsy i konfiguracjaNFC
Metoda konfiguracjiNFC
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionZasilacz stałoprądowy LED do montażu w oprawie.
Informacja producenta: Product descriptionFor class I luminaires
Informacja producenta: Product descriptionAdjustable output current between 150 and 700 mA via NFC
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 35 W.
Informacja producenta: Product descriptionSprawność do 86 %.
Informacja producenta: Product descriptionNominal lifetime of 100,000 h
Informacja producenta: Product descriptionGwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing propertiesNiska metalowa obudowa z białą pokrywą.
Informacja producenta: Housing propertiesWysokość obudowy wynosi 16 mm.
Informacja producenta: Housing propertiesStopień ochrony: IP20.
Informacja producenta: InterfacesKomunikacja bliskiego zasięgu NFC.
Informacja producenta: InterfacesZaciski wciskane o kącie 0°.
Informacja producenta: FunctionsPrąd wyjściowy jest ustawiany przez NFC w krokach co 1 mA.
Informacja producenta: FunctionsFunkcja utrzymania stałego strumienia świetlnego eCLO.
Informacja producenta: FunctionsZabezpieczenia przed przegrzaniem, zwarciem, przeciążeniem i pracą bez obciążenia.
Informacja producenta: FunctionsIntelligent Voltage Guard (overvoltage and undervoltage monitoring)
Informacja producenta: FunctionsMoże być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: BenefitsFlexible configuration via companionSUITE
Informacja producenta: BenefitsObsługuje jednoczesne programowanie NFC wielu urządzeń w pełnym kartonie.
Informacja producenta: BenefitsOkno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: BenefitsBest energy savings due to high efficiency
Informacja producenta: BenefitsŻywotność do 100,000 h oraz 5-letnia gwarancja na warunkach Tridonica.
Informacja producenta: Typical applicationsDo liniowego i powierzchniowego oświetlenia biurowego.

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tc
1150.0 mA15 V; 54 V59 mA8.1 W10.2 W-20–60 °C73.0 °C
2200.0 mA15 V; 54 V69 mA10.8 W13 W-20–60 °C73.0 °C
3300.0 mA15 V; 54 V90 mA16.2 W18.5 W-20–60 °C73.0 °C
4400.0 mA15 V; 54 V116 mA21.6 W24.9 W-20–60 °C78.0 °C
5500.0 mA15 V; 54 V138 mA27 W30.4 W-20–60 °C78.0 °C
6648.0 mA15 V; 54 V176 mA35 W39.5 W-20–60 °C86.0 °C
7700.0 mA15 V; 50 V176 mA35 W39.4 W-20–60 °C86.0 °C

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_28004410

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
35
Prąd wyjściowy zasilacza CC [mA]
150-700
Okno pracy CC
15-54
Min. Napięcie wyj. zasilacza (CC)
15
Max. Napięcie wyj. zasilacza (CC)
54
Wymiary (dł. x szer. x wys.) [mm]
280 × 30 × 16 mm
Stopień IP
20
Długość [mm]
280
Szerokość [mm]
30
Wysokość/grubość [mm]
16
Gwarancja [lata]
5
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
150
Prąd max. zasilacza CC [mA]
700
Współczynnik mocy
0.99
