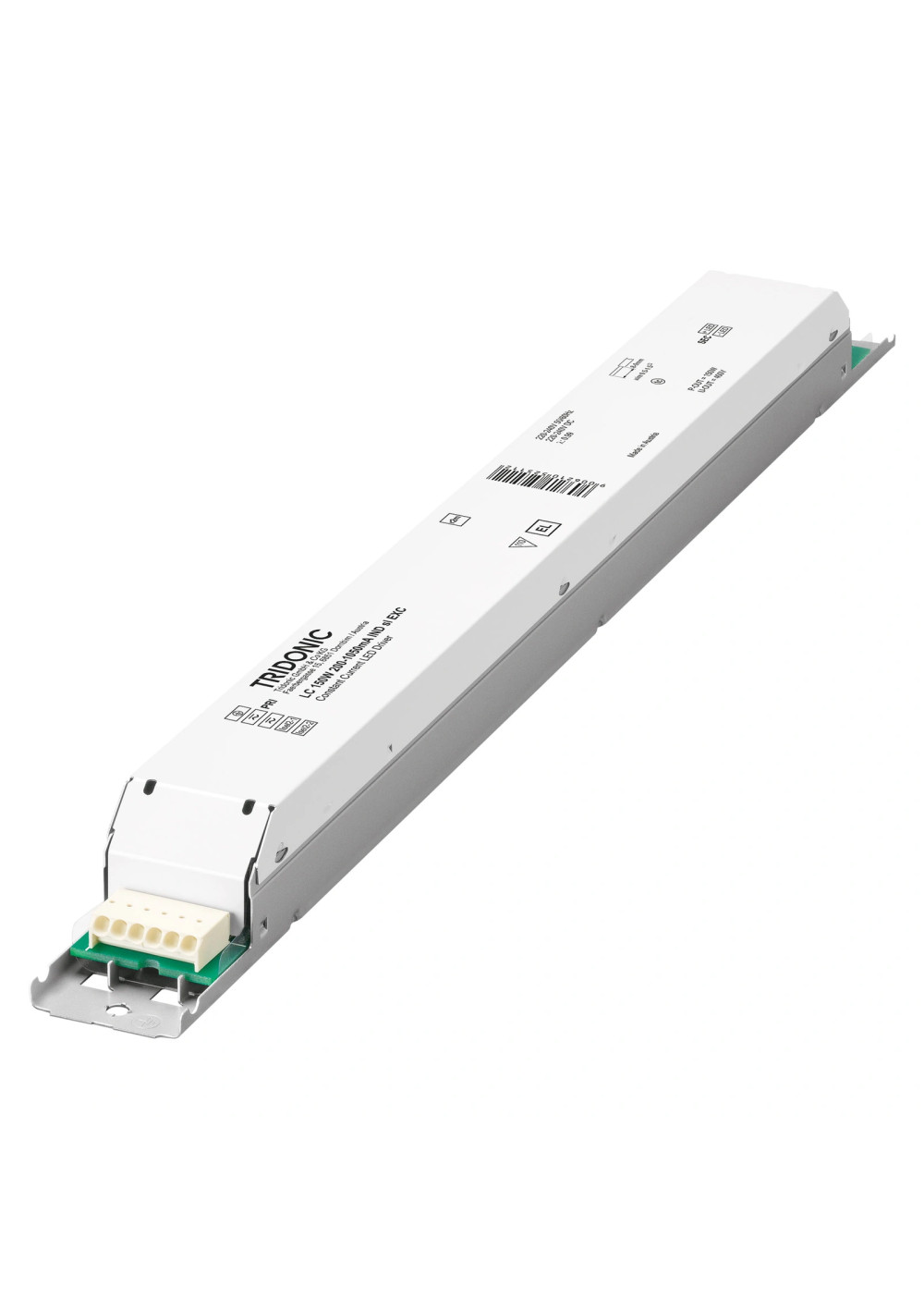

Zasilacz LED Tridonic LC 150W 200-1050mA IND sl EXC Rysunek wymiarowy LC 150W 200-1050mA IND sl EXC
Zasilacz LED Tridonic LC 150W 200-1050mA IND sl EXC

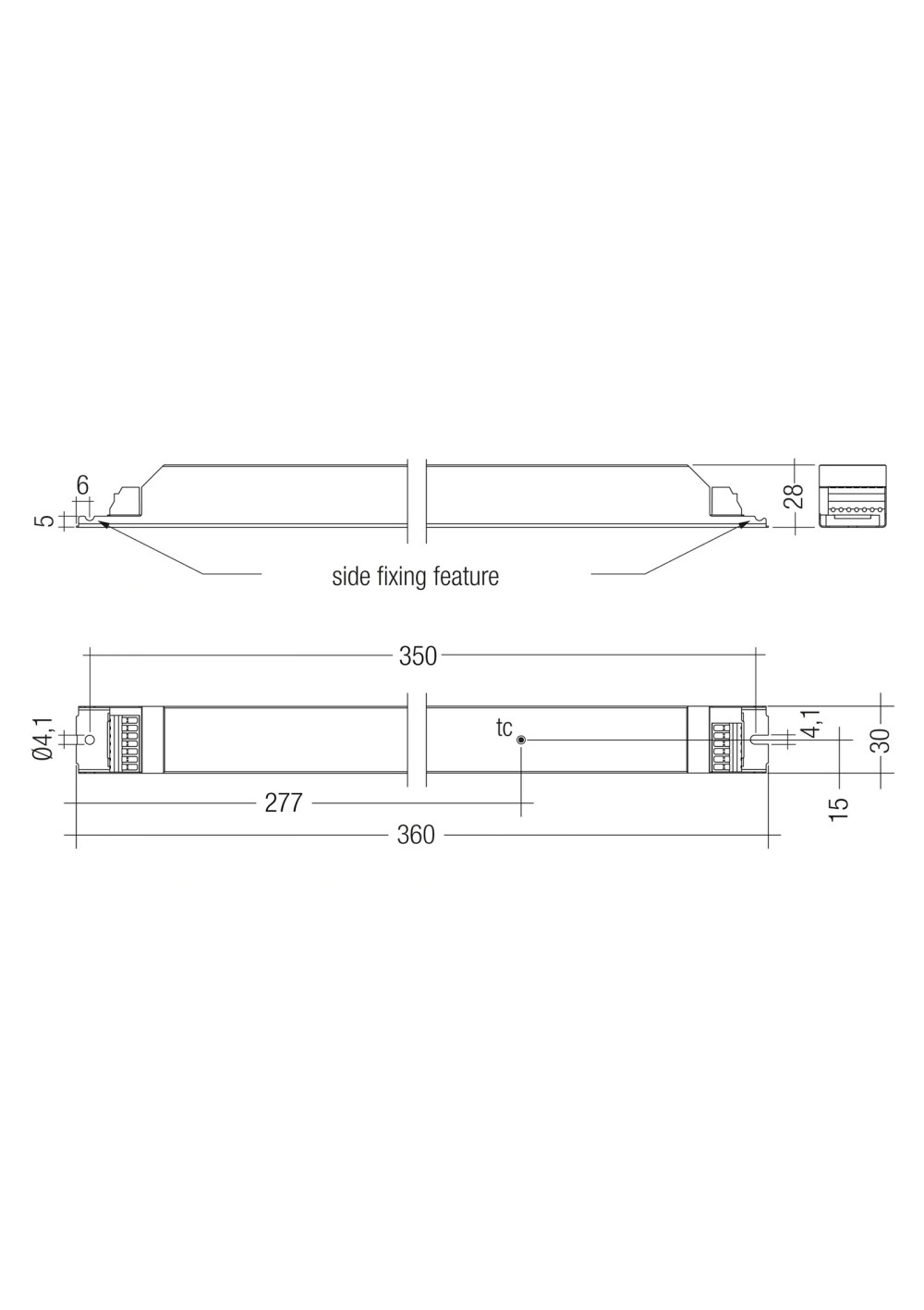

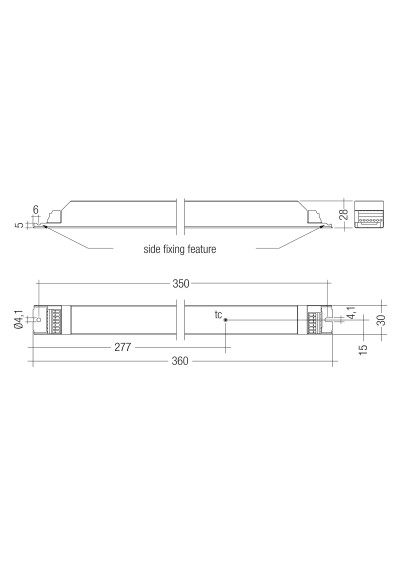

Rysunek wymiarowy LC 150W 200-1050mA IND sl EXC

Zasilacz LED Tridonic LC 150W 200-1050mA IND sl EXC

400,00 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Stałoprądowe (CC)
zas_tridonic_28000691

Zasilacz LED Tridonic LC 150W 200-1050mA IND sl EXC to zasilacz stałoprądowy LED o mocy do 150 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Dobór obciążenia zależy od właściwego okna pracy.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LC 150W 200-1050mA IND sl EXC to zasilacz stałoprądowy LED z rodziny Driver LC 150W 200–1050mA IND sl EXC (INDUSTRY). Oficjalny numer artykułu 28000691 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta28000691
Rodzina producentaDriver LC 150W 200–1050mA IND sl EXC (INDUSTRY)
Grupa produktów producentaLinear drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Zakres napięcia DC176 – 280 V
Częstotliwość zasilania0 / 50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu703 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji509 mA
Prąd upływu<0.25 mA
Typowy prąd wejściowy bez obciążenia61 mA
Pobór mocy158 W
Typowy pobór mocy bez obciążenia0.1 W
Typowa sprawność przy 230 V94 %
Współczynnik mocy λ — maksimum w zakresie pracy0.99
THD przy 230 V i pełnym obciążeniu<10 %
Czas uruchomienia<0.5 s; <0.5 s
Czas przełączenia AC/DC<0.2 s
Czas wyłączenia<0.05 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±5 %
Max. output current peak (non-repetitive) + max. peak output current≤ output current +35 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±5 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout400 V
Odporność udarowa L–N4 kV
Odporność udarowa L/N–PE4 kV
Napięcie udarowe wyjścia względem PE4.5 kV
Stopień ochrony IPIP20
Długość360 mm
Szerokość30 mm
Wysokość28 mm
Żywotnośćdo 120000 h
Gwarancja5 lat
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]150
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]5
THD<10 %
Sprawność94 %
Współczynnik mocy0.99
Wymiary D×Sz×W360 × 30 × 28 mm
Żywotność [h]up to 120000 h
Masa urządzenia0.331 kg
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionConstant current built-in LED driver, particularly suitable for industrial applications in tough environments such as cold warehouses or factories with elevated ambient temperatures
Informacja producenta: Product descriptionThe LED driver is designed for a lifetime stated above under reference conditions and with a failure probability of less than 10 %
Informacja producenta: Product descriptionIf being operated up to 50 °C ambient temperature for 100,000 h the LED driver offers a lower failure probability of less than 2.5 %
Informacja producenta: Product descriptionPrąd wyjściowy regulowany w zakresie 200 – 1,050 mA.
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 150 W.
Informacja producenta: Product descriptionSuitable for mains voltage peaks (burst/surge) up to 4 kV
Informacja producenta: Product descriptionExpanded temperature range of -40 ... +70 °C
Informacja producenta: Product descriptionNominalna żywotność do 120,000 h.
Informacja producenta: Product description8 years guarantee (conditions at https://www.tridonic.com/en/int/services/manufacturer-guarantee-conditions)
Informacja producenta: Housing propertiesWhite slim metal casing
Informacja producenta: Housing propertiesStopień ochrony: IP20.
Informacja producenta: Interfacesready2mains (configuration via mains)
Informacja producenta: FunctionsAdjustable output current in 1-mA-steps (ready2mains, I-SELECT 2)
Informacja producenta: FunctionsProtective features (overtemperature, short-circuit, overload, no-load, input voltage range)
Informacja producenta: FunctionsMoże być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: FunctionsŁagodna zmiana jasności po włączeniu zasilania AC.
Informacja producenta: FunctionsIntelligent Temperature Guard (overtemperature protection)
Informacja producenta: FunctionsIntelligent Voltage Guard (overvoltage and undervoltage monitoring)

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tci-SELECT resistor value
1200.0 mA150 V; 300 V290 mA60 W63 W-40–70 °C80.0 °C—
2250.0 mA120 V; 300 V353 mA75 W78 W-40–70 °C80.0 °C20 kΩ
3300.0 mA100 V; 300 V423 mA90 W94.3 W-40–70 °C80.0 °C16.67 kΩ
4350.0 mA86 V; 300 V487 mA105 W109.5 W-40–70 °C80.0 °C14.29 kΩ
5400.0 mA80 V; 300 V554 mA120 W124.9 W-40–70 °C80.0 °C12.5 kΩ
6450.0 mA80 V; 300 V615 mA135 W139.2 W-40–70 °C85.0 °C11.11 kΩ
7500.0 mA80 V; 300 V686 mA150 W155.7 W-40–70 °C85.0 °C10 kΩ
8550.0 mA80 V; 273 V703 mA150 W159.5 W-40–70 °C85.0 °C9.09 kΩ
9600.0 mA80 V; 250 V701 mA150 W159.3 W-40–70 °C85.0 °C8.33 kΩ
10650.0 mA80 V; 231 V697 mA150 W158.2 W-40–70 °C85.0 °C7.69 kΩ
11700.0 mA80 V; 214 V695 mA150 W157.8 W-40–70 °C85.0 °C7.14 kΩ
12750.0 mA80 V; 200 V689 mA150 W156.4 W-40–70 °C90.0 °C6.67 kΩ
13800.0 mA80 V; 188 V704 mA150 W159.8 W-40–70 °C90.0 °C6.25 kΩ
14850.0 mA80 V; 176 V696 mA150 W158.1 W-40–70 °C90.0 °C5.88 kΩ
15900.0 mA80 V; 167 V698 mA150 W158.4 W-40–70 °C90.0 °C5.56 kΩ
16950.0 mA80 V; 158 V696 mA150 W158.1 W-40–70 °C90.0 °C5.26 kΩ
171000.0 mA80 V; 150 V703 mA150 W159.5 W-40–70 °C90.0 °C5 kΩ
181050.0 mA80 V; 143 V696 mA150 W157.8 W-40–70 °C90.0 °CShort circuit (0 kΩ)

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_28000691

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
150
Prąd wyjściowy zasilacza CC [mA]
200-1050
Okno pracy CC
80-300
Min. Napięcie wyj. zasilacza (CC)
80
Max. Napięcie wyj. zasilacza (CC)
300
Wymiary (dł. x szer. x wys.) [mm]
360 × 30 × 28 mm
Stopień IP
20
Długość [mm]
360
Szerokość [mm]
30
Wysokość/grubość [mm]
28
Gwarancja [lata]
5
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
200
Prąd max. zasilacza CC [mA]
1050
Współczynnik mocy
0.99
