Zasilacz LED Tridonic LCO 40W 200-1050mA 77V pD+ NF C SNC Zasilacz LED Tridonic LCO 40W 200-1050mA 77V pD+ NF C SNC Rysunek wymiarowy LCO 40W 200-1050mA 77V pD+ NF C SNC
Zasilacz LED Tridonic LCO 40W 200-1050mA 77V pD+ NF C SNC
Zasilacz LED Tridonic LCO 40W 200-1050mA 77V pD+ NF C SNC

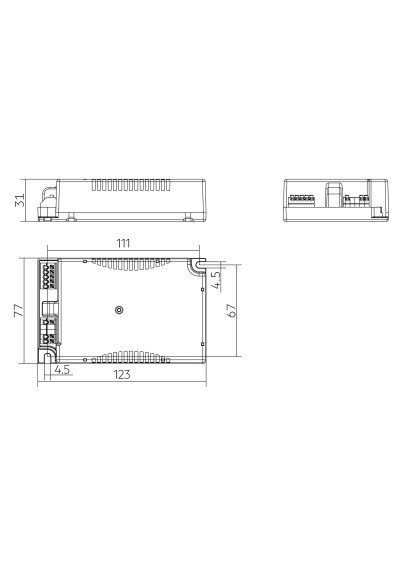

Rysunek wymiarowy LCO 40W 200-1050mA 77V pD+ NF C SNC

Zasilacz LED Tridonic LCO 40/200-1050/77 pD+ NF C SNC

296,74 zł
Wysyłka w ciągu 1-2 dni roboczych
Ściemnialne
zas_tridonic_87501195

Zasilacz LED Tridonic LCO 40W 200-1050mA 77V pD+ NF C SNC to zasilacz stałoprądowy LED o mocy do 40 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: DALI, NFC.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LCO 40W 200-1050mA 77V pD+ NF C SNC to zasilacz stałoprądowy LED z rodziny Driver LCO 40W 200–1050mA 77V pD+ NF C SNC. Oficjalny numer artykułu 87501195 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta87501195
Rodzina producentaDriver LCO 40W 200–1050mA 77V pD+ NF C SNC
Grupa produktów producentaCompact drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Częstotliwość zasilania50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu210 mA
Prąd upływu<0.7 mA
Prąd dotykowy przy połączeniu wyrównawczym600 µA
Pobór mocy46 W
Typowy pobór mocy w trybie czuwania przy 230 V<0.45 W
Zakres mocy wyjściowej4.4–40 W
Typowa sprawność przy 230 V91.5 %
Współczynnik mocy λ — maksimum w zakresie pracy0.98
Współczynnik mocy λ — minimum w zakresie pracy0.65C
THD przy 230 V i pełnym obciążeniu<7 %
Czas uruchomienia<0.7 s
Czas wyłączenia<0.03 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±3 %
Maksymalny niepowtarzalny szczytowy prąd wyjściowy1208.0 mA
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±5 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout100 V
Zakres ściemniania10–100 %
Odporność udarowa L–N6 kV
Odporność udarowa L/N–PE10 kV
Burst protection4 kV
Napięcie udarowe wyjścia względem PE<1 kV
Stopień ochrony IPIP20
Długość123 mm
Szerokość77 mm
Wysokość31 mm
Żywotnośćdo 100000 h
Gwarancja5 lat
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]40
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]5
THD<7 %
Sprawność91.5 %
Współczynnik mocy0.98
Wymiary D×Sz×W123 × 77 × 31 mm
Żywotność [h]up to 100000 h
Masa urządzenia0.242 kg
Interfejsy i konfiguracjaDALI, NFC
Ściemnianie / sterowanieDALI
ŚciemnianieTak
Metoda konfiguracjiNFC
Wyjście SELVTak
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionDimmable IP20 built-in constant current driver. DALI-2 and D4i certified.
Informacja producenta: Product descriptionSetting the industry standard: high surge immunity, NFC programming, long life-time, high Power Factor and efficiency
Informacja producenta: Product descriptionDual integrated power supply for the ZD4i ecosystem (bus power supply and 24 V DC AUX power supply to power sensors and controls)
Informacja producenta: Product descriptionIntegrated power monitoring and energy reporting
Informacja producenta: Product descriptionFor standalone luminaires to achieve adaptive lighting requirements or streetlights that are interconnected with smart lighting systems
Informacja producenta: Product descriptionFor luminaires of protection class I and II and additional equipotential for more design-in flexibility
Informacja producenta: Product descriptionFully programmable via NFC (wireless) or DALI. Selected features can be programmed via cabinet programming (u6Me2).
Informacja producenta: Product descriptionNominalna żywotność do 100,000 h.
Informacja producenta: Product description5 years guarantee + 3 years of warranty extension depending on operating conditions (conditions at https://www.tridonic.com/en/int/services/manufacturer-guarantee-conditions)
Informacja producenta: InterfacesNear field communication (NFC) for programming and configuration (single and multi packaging)
Informacja producenta: InterfacesDALI-2 and D4i (powered DALI-2)
Informacja producenta: Interfacesu6Me2 cabinet programming for the configuration of chronoSTEP times and levels via mains
Informacja producenta: InterfacesZaciski wciskane o kącie 45°.
Informacja producenta: FunctionsIntegrated bus power supply for sensors and other control devices (DALI part 250)
Informacja producenta: FunctionsIntegrated auxiliary power supply 24 V, 3 W (DALI part 150) for control devices with higher power requirements
Informacja producenta: FunctionsData specification (DALI part 251, 252 and 253 for report of luminaire, energy and diagnostics data)
Informacja producenta: FunctionsAutonomous dimming function “chronoSTEP”: programmable via NFC, DALI, u6Me2
Informacja producenta: FunctionsConstant light output function (CLO)
Informacja producenta: FunctionsFull protection set (overtemperature, short-circuit, overload, no-load, undervoltage / overvoltage, reduced surge amplification)
Informacja producenta: FunctionsdeviceKEY against unauthorized change of parameters
Informacja producenta: BenefitsFuture proof driver with chronoSTEP, DALI-2 and D4i dimming capability combined in one device
Informacja producenta: BenefitsRobust thermal behaviour to ease design-in
Informacja producenta: BenefitsSensors and communication devices are directly powered from the driver and are therefore easy to integrate into the luminaire
Informacja producenta: BenefitsFlexible driver configuration via companionSUITE software (NFC, DALI) or cabinet programming via cabinet programmer (article: 28001206)
Informacja producenta: BenefitsWide operating window (1 output) to cover various LED module combinations
Informacja producenta: BenefitsIn-field (re-)programming via NFC and u6Me2 possible after installation
Informacja producenta: BenefitsEnables energy metering and predictive maintenance
Informacja producenta: BenefitsHigh overvoltage protection: up to 10 kV asymmetric (protection class I and II)
Informacja producenta: BenefitsImproved safety through SELV design in case of accidental driver contact
Informacja producenta: BenefitsIntegrated ESD protection
Informacja producenta: Typical applicationsRoad & street, tunnel, residential, area and industrial lighting

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tc
1200.0 mA22 V; 77 V80 mA15.4 W17.6 W-40–65 °C75.0 °C
2250.0 mA22 V; 77 V97 mA19.3 W21.6 W-40–65 °C75.0 °C
3300.0 mA22 V; 77 V114 mA23.1 W25.7 W-40–65 °C75.0 °C
4350.0 mA22 V; 77 V131 mA27 W29.7 W-40–65 °C75.0 °C
5400.0 mA22 V; 77 V149 mA30.8 W33.8 W-40–60 °C75.0 °C
6450.0 mA22 V; 77 V167 mA34.7 W37.8 W-40–60 °C75.0 °C
7500.0 mA22 V; 77 V184 mA38.5 W41.9 W-40–60 °C75.0 °C
8550.0 mA22 V; 72.7 V191 mA40 W43.5 W-40–60 °C75.0 °C
9600.0 mA22 V; 66.7 V192 mA40 W43.6 W-40–60 °C75.0 °C
10650.0 mA22 V; 61.5 V192 mA40 W43.8 W-40–60 °C75.0 °C
11700.0 mA22 V; 57.1 V193 mA40 W43.9 W-40–60 °C75.0 °C
12750.0 mA22 V; 53.3 V194 mA40 W44.1 W-40–60 °C75.0 °C
13800.0 mA22 V; 50 V195 mA40 W44.2 W-40–55 °C75.0 °C
14850.0 mA22 V; 47.1 V195 mA40 W44.5 W-40–55 °C75.0 °C
15900.0 mA22 V; 44.4 V196 mA40 W44.6 W-40–55 °C75.0 °C
16950.0 mA22 V; 42.1 V197 mA40 W44.9 W-40–55 °C77.0 °C
171000.0 mA22 V; 40 V198 mA40 W45.1 W-40–55 °C77.0 °C
181050.0 mA22 V; 38.1 V199 mA40 W45.3 W-40–55 °C77.0 °C

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_87501195

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
40
Prąd wyjściowy zasilacza CC [mA]
200-1050
Okno pracy CC
22-77
Min. Napięcie wyj. zasilacza (CC)
22
Max. Napięcie wyj. zasilacza (CC)
77
Ściemnianie / Sterowanie
DALI
Wymiary (dł. x szer. x wys.) [mm]
123 × 77 × 31 mm
Stopień IP
20
Długość [mm]
123
Szerokość [mm]
77
Wysokość/grubość [mm]
31
Gwarancja [lata]
5
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
200
Prąd max. zasilacza CC [mA]
1050
Współczynnik mocy
0.98
