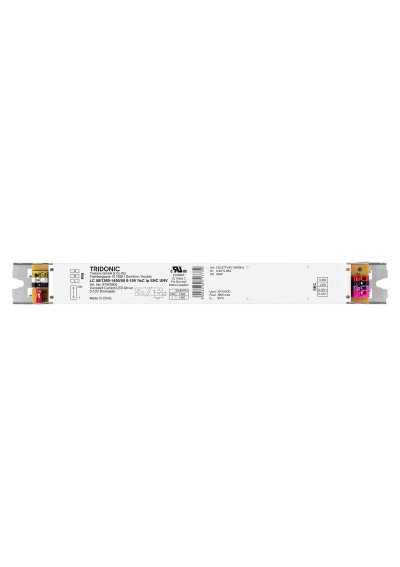

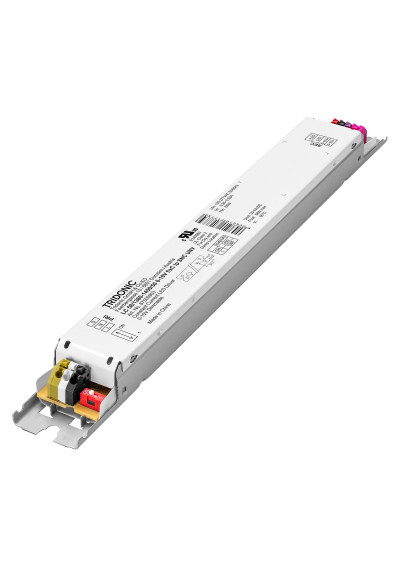

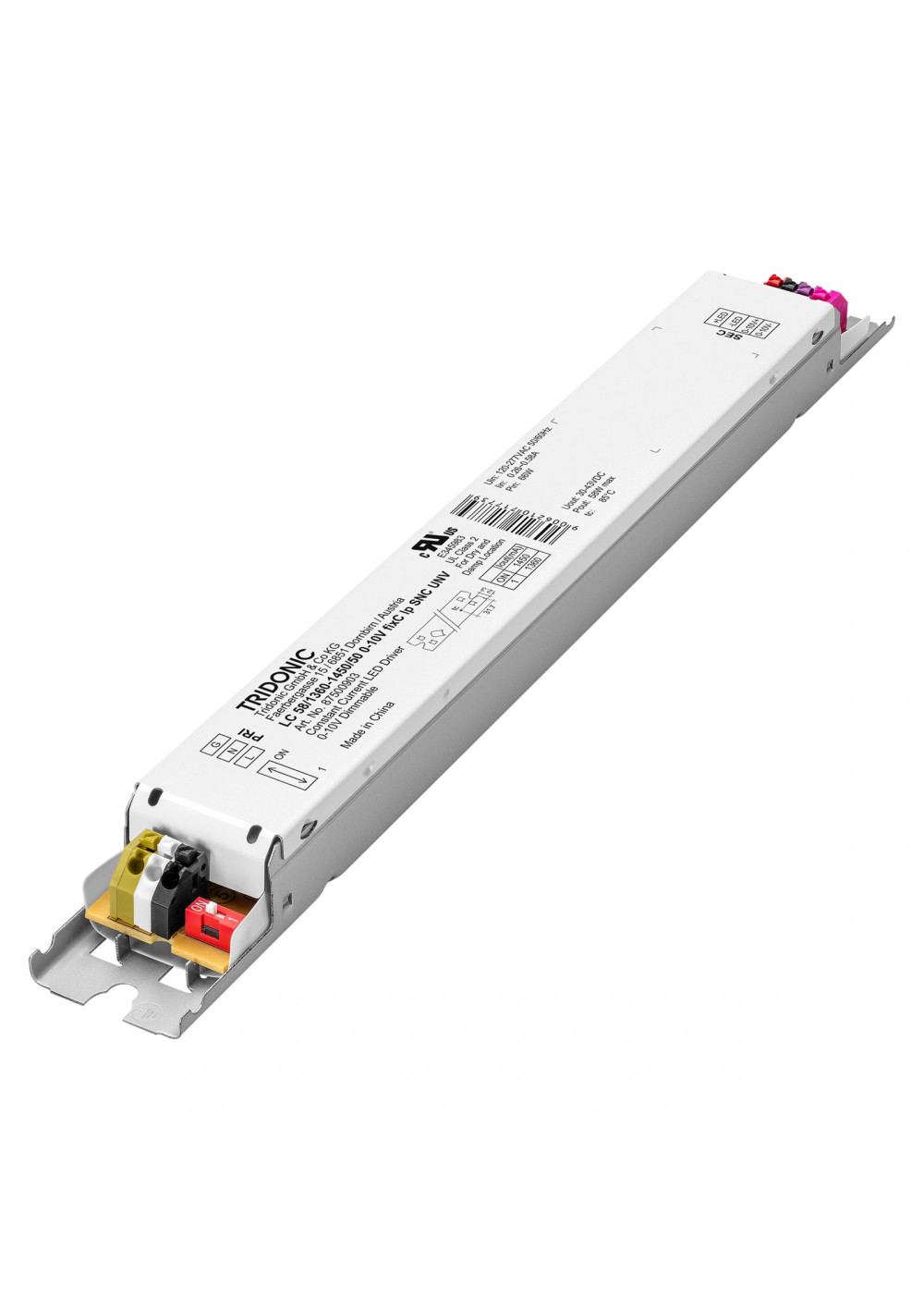

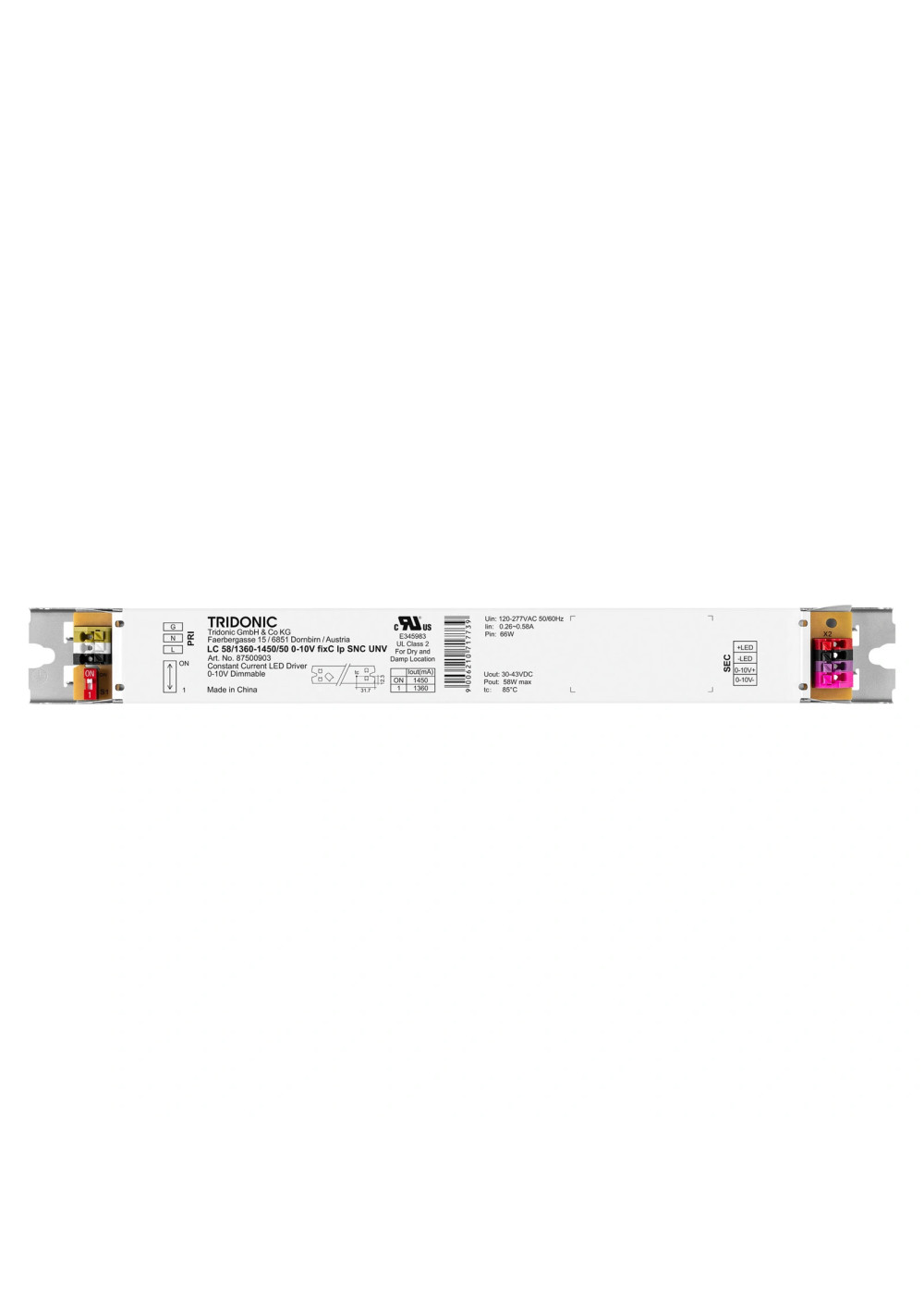

Zasilacz LED Tridonic LC 75W 100-400mA 1-10V lp EXC Rysunek wymiarowy LC 75W 100-400mA 1-10V lp EXC
Zasilacz LED Tridonic LC 75W 100-400mA 1-10V lp EXC

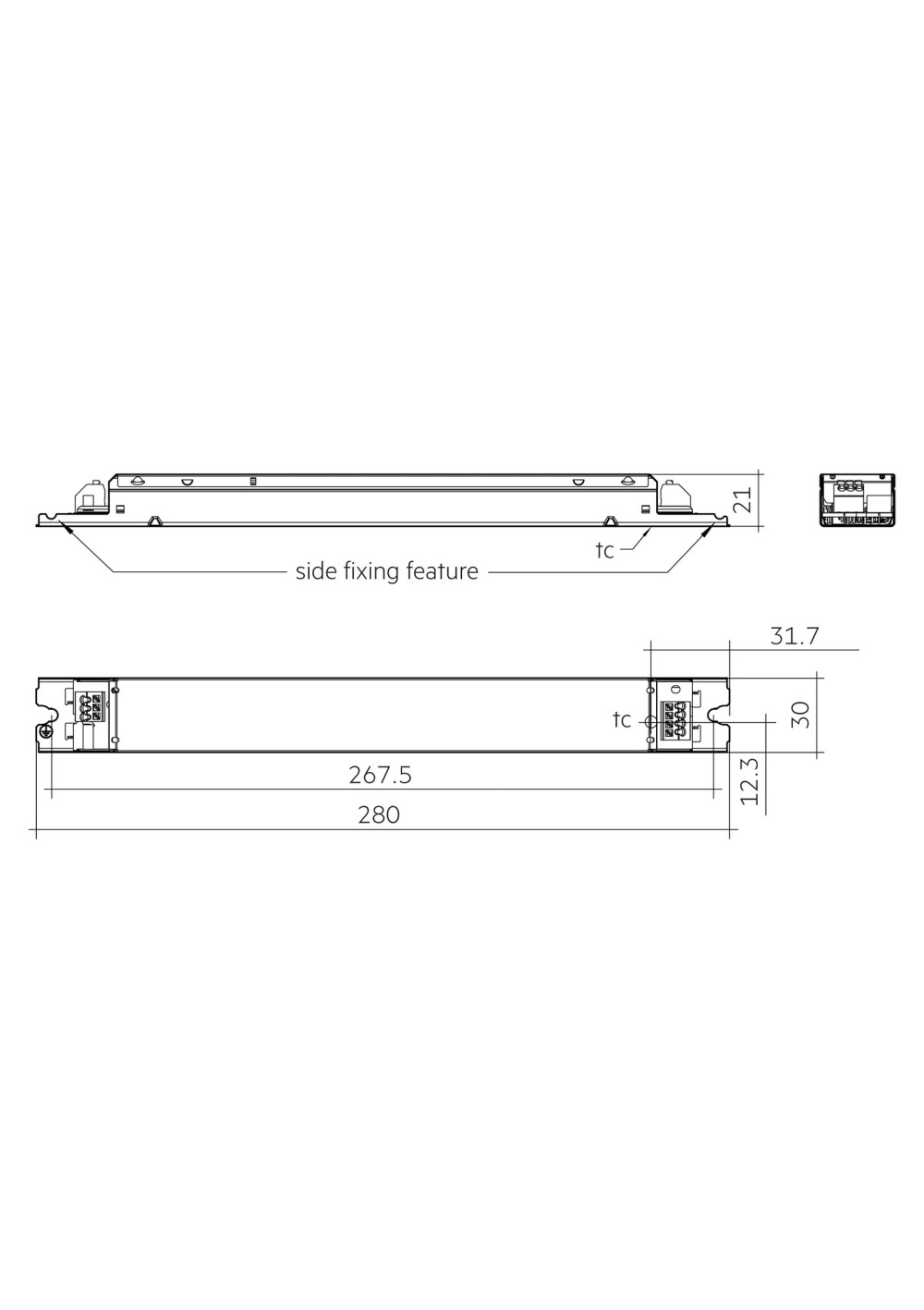

Rysunek wymiarowy LC 75W 100-400mA 1-10V lp EXC

Zasilacz LED Tridonic LC 75W 100-400mA 1-10V lp EXC

224,00 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Ściemnialne
zas_tridonic_28001807

Zasilacz LED Tridonic LC 75W 100-400mA 1-10V lp EXC to zasilacz stałoprądowy LED o mocy do 75 W. Zakres nastaw prądu wynosi 100–400 mA. Dobór obciążenia zależy od właściwego okna pracy.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LC 75W 100-400mA 1-10V lp EXC to zasilacz stałoprądowy LED z rodziny Driver LC 75W 100–400mA 1-10V lp EXC. Oficjalny numer artykułu 28001807 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta28001807
Rodzina producentaDriver LC 75W 100–400mA 1-10V lp EXC
Grupa produktów producentaLinear drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Zakres napięcia DC176 – 280 V
Częstotliwość zasilania0 / 50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu350 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji360 mA
Prąd upływu<0.25 mA
Typowy prąd wejściowy bez obciążenia24 mA
Pobór mocy80.9 W
Typowy pobór mocy bez obciążenia0.6 W
Typowa sprawność przy 230 V94 %
Współczynnik mocy λ — maksimum w zakresie pracy0.99
THD przy 230 V i pełnym obciążeniu<10 %
Czas uruchomienia<0.5 s; <0.5 s
Czas przełączenia AC/DC<0.2 s
Czas wyłączenia<0.05 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±5 %
Max. output current peak (non-repetitive) + max. peak output current≤ output current +35 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±5 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout250 V
Zakres ściemniania10–100 %
Odporność udarowa L–N1 kV
Odporność udarowa L/N–PE2 kV
Burst / surge peaks output side against PE2 kV
Stopień ochrony IPIP20
Długość280 mm
Szerokość30 mm
Wysokość21 mm
Żywotnośćdo 100000 h
Gwarancja5 lat
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]75
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]5
THD<10 %
Sprawność94 %
Współczynnik mocy0.99
Wymiary D×Sz×W280 × 30 × 21 mm
Żywotność [h]up to 100000 h
Prąd min. [mA]100
Prąd max. [mA]400
Masa urządzenia0.189 kg
ŚciemnianieTak
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionZasilacz stałoprądowy LED do montażu w oprawie.
Informacja producenta: Product descriptionDimmable via 1 ... 10 V interface
Informacja producenta: Product descriptionZakres ściemniania: 10 – 100 % (Depending on load, for details refer to chapter 4.7 Dimming in data sheet.).
Informacja producenta: Product descriptionDo opraw w I i II klasie ochronności.
Informacja producenta: Product descriptionAdjustable output current between 100 and 400 mA via ready2mains Programmer or I-SELECT 2 plugs
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 75 W.
Informacja producenta: Product descriptionSprawność do 94 %.
Informacja producenta: Product descriptionNominalna żywotność do 100,000 h.
Informacja producenta: Product descriptionGwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing propertiesNiska metalowa obudowa z białą pokrywą.
Informacja producenta: Housing propertiesStopień ochrony: IP20.
Informacja producenta: Interfacesready2mains configuration
Informacja producenta: Interfaces1 ... 10 V dimming interface
Informacja producenta: InterfacesZaciski wciskane o kącie 0°.
Informacja producenta: FunctionsAdjustable output current in 1-mA-steps (ready2mains, I-SELECT 2)
Informacja producenta: FunctionsDimmable via 1 ... 10 V interface
Informacja producenta: FunctionsProtective features (overtemperature, short-circuit, overload, no-load, input voltage range)
Informacja producenta: FunctionsIntelligent Voltage Guard (overvoltage and undervoltage monitoring)
Informacja producenta: FunctionsMoże być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: BenefitsOkno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: BenefitsBest energy savings due to high efficiency and dimming via 1 ... 10 V interface
Informacja producenta: BenefitsFlexible configuration via ready2mains and I-SELECT 2
Informacja producenta: BenefitsŻywotność do 100,000 h oraz 5-letnia gwarancja na warunkach Tridonica.
Informacja producenta: Typical applicationsDo liniowego i powierzchniowego oświetlenia biurowego.

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tci-SELECT resistor value
1100.0 mA50 V; 220 V114 mA22 W24.3 W-25–65 °C75.0 °C—
2125.0 mA50 V; 220 V139 mA27.5 W30.3 W-25–65 °C75.0 °C40 kΩ
3150.0 mA50 V; 220 V156 mA33 W34.3 W-25–65 °C75.0 °C33.33 kΩ
4175.0 mA50 V; 220 V188 mA38.5 W41.9 W-25–65 °C75.0 °C28.57 kΩ
5200.0 mA50 V; 220 V215 mA44 W48.4 W-25–65 °C75.0 °C25 kΩ
6225.0 mA50 V; 220 V238 mA49.5 W53.8 W-25–60 °C80.0 °C22.22 kΩ
7250.0 mA50 V; 220 V260 mA55 W58.8 W-25–60 °C80.0 °C20 kΩ
8275.0 mA50 V; 220 V285 mA60.5 W64.8 W-25–60 °C80.0 °C18.18 kΩ
9300.0 mA50 V; 220 V311 mA66 W70.7 W-25–60 °C80.0 °C16.67 kΩ
10325.0 mA50 V; 220 V336 mA71.5 W76.5 W-25–55 °C75.0 °C15.38 kΩ
11350.0 mA50 V; 214 V353 mA75 W80.6 W-25–55 °C75.0 °C14.29 kΩ
12375.0 mA50 V; 200 V355 mA75 W80.9 W-25–55 °C75.0 °C13.33 kΩ
13400.0 mA50 V; 188 V354 mA75 W80.6 W-25–55 °C75.0 °CShort circuit (0 kΩ)

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_28001807

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
75
Prąd wyjściowy zasilacza CC [mA]
100-400
Okno pracy CC
50-220
Min. Napięcie wyj. zasilacza (CC)
50
Max. Napięcie wyj. zasilacza (CC)
220
Wymiary (dł. x szer. x wys.) [mm]
280x30x21
Stopień IP
20
Długość [mm]
280
Szerokość [mm]
30
Wysokość/grubość [mm]
21
Gwarancja [lata]
5
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
100
Prąd max. zasilacza CC [mA]
400
Współczynnik mocy
0.99
