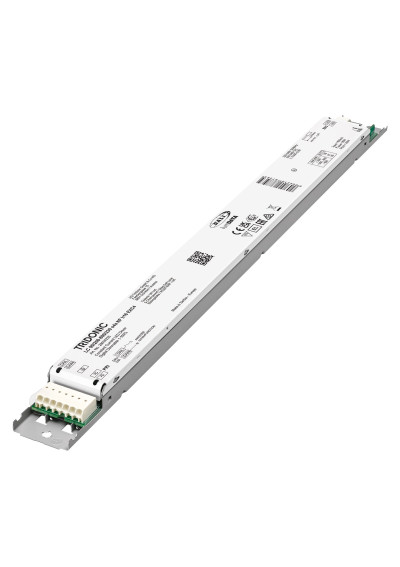

Zasilacz LED Tridonic LC 90W 200-800mA 230V o4a NF h16 EXC4

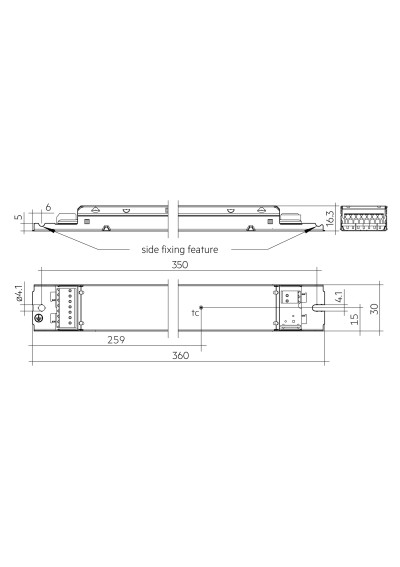

Rysunek wymiarowy LC 90W 200-800mA 230V o4a NF h16 EXC4

Zasilacz LED Tridonic LC 90/200-800/230 o4a NF h16 EXC4

Name: Zasilacz LED Tridonic LC 90/200-800/230 o4a NF h16 EXC4
Brand: LEDownia.pl
SKU: zas_tridonic_28004235
Price: 320 PLN
Availability: BackOrder

320,00 zł

Wysyłka w ciągu 8 - 10 dni roboczych

Kategoria: Ściemnialne

Indeks: zas_tridonic_28004235

Zasilacz LED Tridonic LC 90W 200-800mA 230V o4a NF h16 EXC4 to zasilacz stałoprądowy LED o mocy do 90 W. Zakres nastaw prądu wynosi 200–800 mA. Udokumentowane interfejsy i metody konfiguracji: DALI, NFC, switchDIM.

Dostawa

1-3 days (PL), 3-10 days (non-PL)

Polityka prywatności

Zwroty

14 dni

Opis
Szczegóły Produktu

Zasilacz LED Tridonic LC 90W 200-800mA 230V o4a NF h16 EXC4 to zasilacz stałoprądowy LED z rodziny Driver LC 90W 200–800mA 230V o4a NF h16 EXC4. Oficjalny numer artykułu 28004235 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta	28004235
Rodzina producenta	Driver LC 90W 200–800mA 230V o4a NF h16 EXC4
Grupa produktów producenta	Linear drivers
Napięcie zasilania	220 – 240 V
Zakres napięcia AC	198 – 264 V
Zakres napięcia DC	176 – 280 V
Częstotliwość zasilania	0 / 50 / 60 Hz
Ochrona przed przepięciem	320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu	419 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji	74 mA
Prąd upływu	<0.25 mA
Typowy prąd wejściowy bez obciążenia	42.8 mA
Pobór mocy	95.1 W
Typowy pobór mocy w trybie czuwania przy 230 V	<0.14 W
Typowy pobór mocy bez obciążenia	0.37 W
Zakres mocy wyjściowej	9–90 W
Typowa sprawność przy 230 V	95 %
Współczynnik mocy λ — maksimum w zakresie pracy	0.55–0.99C; 0.99
THD przy 230 V i pełnym obciążeniu	<5 %
Czas uruchomienia	<0.3 s; <0.7 s
Czas przełączenia AC/DC	<0.08 s
Czas wyłączenia	<0.05 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu	±3 %
Max. output current peak (non-repetitive) + max. peak output current	≤ output current +40 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu	±1.5 %
P_ST_LM przy pełnym obciążeniu	≤1
SVM przy pełnym obciążeniu	≤0.4
Maksymalne napięcie wyjściowe Uout	250 V
Zakres ściemniania	1–100 %
Odporność udarowa L–N	1 kV
Odporność udarowa L/N–PE	2 kV
Napięcie udarowe wyjścia względem PE	<2 kV
Stopień ochrony IP	IP20
Długość	360 mm
Szerokość	30 mm
Wysokość	16 mm
Żywotność	do 100000 h
Gwarancja	5 lat
Rodzaj zasilacza	CC
Maksymalna moc wyjściowa [W]	90
Napięcie wejściowe	220 – 240 V
Stopień IP	IP20
Gwarancja [lata]	5
THD	<5 %
Sprawność	95 %
Wymiary D×Sz×W	360 × 30 × 16 mm
Żywotność [h]	up to 100000 h
Prąd min. [mA]	200
Prąd max. [mA]	800
Masa urządzenia	0.211 kg
Interfejsy i konfiguracja	DALI, NFC, switchDIM
Ściemnianie / sterowanie	DALI, switchDIM
Ściemnianie	Tak
Metoda konfiguracji	NFC
Ochrona przed zwarciem	Tak
Ochrona przed przeciążeniem	Tak
Ochrona bez obciążenia	Tak
Informacja producenta: Product description	lumDATA: dane oprawy, raportowanie zużycia energii oraz diagnostyka i utrzymanie.
Informacja producenta: Product description	Ściemnialny zasilacz stałoprądowy LED do wbudowania.
Informacja producenta: Product description	Zakres ściemniania: 1 to 100 % (min. 8.0 mA).
Informacja producenta: Product description	Do opraw w I i II klasie ochronności.
Informacja producenta: Product description	Adjustable output current between 200 and 800 mA
Informacja producenta: Product description	Maksymalna moc wyjściowa: 90 W.
Informacja producenta: Product description	Sprawność do 95 %.
Informacja producenta: Product description	Pobór mocy w czuwaniu: < 0.14 W.
Informacja producenta: Product description	Nominalna żywotność do 100,000 h.
Informacja producenta: Product description	Gwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing properties	Niska metalowa obudowa z białą pokrywą.
Informacja producenta: Housing properties	Wysokość obudowy wynosi 16 mm.
Informacja producenta: Housing properties	Stopień ochrony: IP20.
Informacja producenta: Interfaces	Komunikacja bliskiego zasięgu NFC.
Informacja producenta: Interfaces	one4all (DALI-2 DT 6, DSI, switchDIM, corridorFUNCTION)
Informacja producenta: Interfaces	Zaciski wciskane o kącie 0°.
Informacja producenta: Functions	Adjustable output current in 1-mA-steps (NFC, DALI)
Informacja producenta: Functions	Fulfills DALI-2 parts: 251 (Luminaire data), 252 (Energy reporting) and 253 (Diagnostics & Maintenance)
Informacja producenta: Functions	Funkcja utrzymania stałego strumienia świetlnego eCLO.
Informacja producenta: Functions	Łagodna zmiana jasności po włączeniu zasilania AC.
Informacja producenta: Functions	Funkcja fade2zero umożliwia wyłączenie przez płynne wygaszenie.
Informacja producenta: Functions	Zabezpieczenia przed przegrzaniem, zwarciem, przeciążeniem i pracą bez obciążenia.
Informacja producenta: Functions	Może być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: Functions	LTI (Lifetime Indicator)
Informacja producenta: Benefits	Flexible configuration via companionSUITE
Informacja producenta: Benefits	Obsługuje jednoczesne programowanie NFC wielu urządzeń w pełnym kartonie.
Informacja producenta: Benefits	Okno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: Benefits	Niski pobór mocy w czuwaniu i wysoka sprawność ograniczają straty energii.
Informacja producenta: Benefits	Żywotność do 100,000 h oraz 5-letnia gwarancja na warunkach Tridonica.
Informacja producenta: Typical applications	Do liniowego i powierzchniowego oświetlenia biurowego.

Punkty pracy

Punkt	Prąd wyjściowy	Minimalne/maksymalne napięcie przewodzenia LED	Typowy pobór prądu	Moc wyjściowa	Typowy pobór mocy	Temperatura otoczenia ta	Maksymalna temperatura punktu tc
1	200.0 mA	45 V; 230 V	220 mA	46 W	49 W	-20–65 °C	79.0 °C
2	300.0 mA	45 V; 230 V	321 mA	69 W	72.5 W	-20–65 °C	81.0 °C
3	400.0 mA	45 V; 225 V	415 mA	90 W	94.2 W	-20–65 °C	81.0 °C
4	500.0 mA	45 V; 180 V	416 mA	90 W	94.4 W	-20–60 °C	81.0 °C
5	600.0 mA	45 V; 150 V	416 mA	90 W	94.6 W	-20–60 °C	81.0 °C
6	700.0 mA	45 V; 128.6 V	418 mA	90 W	94.8 W	-20–60 °C	85.0 °C
7	800.0 mA	45 V; 112.5 V	419 mA	90 W	95.1 W	-20–60 °C	85.0 °C

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com
