Zasilacz LED Tridonic LC 20W 200-650mA 54V 0-10V NAX lp EXC2 UNV Zasilacz LED Tridonic LC 20W 200-650mA 54V 0-10V NAX lp EXC2 UNV Rysunek wymiarowy LC 20W 200-650mA 54V 0-10V NAX lp EXC2 UNV
Zasilacz LED Tridonic LC 20W 200-650mA 54V 0-10V NAX lp EXC2 UNV
Zasilacz LED Tridonic LC 20W 200-650mA 54V 0-10V NAX lp EXC2 UNV

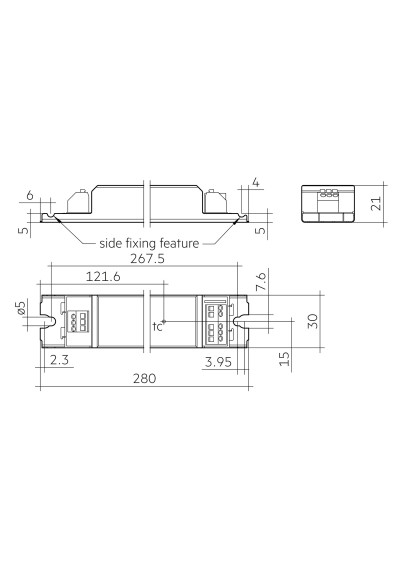

Rysunek wymiarowy LC 20W 200-650mA 54V 0-10V NAX lp EXC2 UNV

Zasilacz LED Tridonic LC 20/200-650/54 0-10V NAX lp EXC2 UNV

279,00 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Ściemnialne
zas_tridonic_87500847

Zasilacz LED Tridonic LC 20W 200-650mA 54V 0-10V NAX lp EXC2 UNV to zasilacz stałoprądowy LED o mocy do 20 W. Zakres nastaw prądu wynosi 200–650 mA. Udokumentowane interfejsy i metody konfiguracji: NFC.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LC 20W 200-650mA 54V 0-10V NAX lp EXC2 UNV to zasilacz stałoprądowy LED z rodziny Driver LC 20W 200–650mA 0-10V NFC AUX lp EXC2 UNV. Oficjalny numer artykułu 87500847 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta87500847
Rodzina producentaDriver LC 20W 200–650mA 0-10V NFC AUX lp EXC2 UNV
Grupa produktów producentaLinear drivers
Napięcie zasilania120 – 277 V
Zakres napięcia AC108 – 305 V
Częstotliwość zasilania50 / 60 Hz
Typ. current (at XXX V, 60 Hz, full load)90 mA; 195 mA
Prąd upływu<0.75 mA; <0.75 mA
Typowy prąd wejściowy bez obciążenia24 mA; 12 mA
Prąd rozruchowy — wartość szczytowa / czas4 A / 11 µs; 0.96 A / 27 µs
Max. input power24 W; 24.1 W
Typ. power input on stand-by XXX V<0.5 W; <0.5 W
Typowy pobór mocy bez obciążenia0.9 W; 0.4 W
Typ. efficiency at 120 V85 %; 84.6 %
Współczynnik mocy λ — minimum w zakresie pracy0.94C; 0.99
THD (at XXX V, 60 Hz, full load)<20 %; <10 %
Czas uruchomienia≤0.5 s; ≤0.5 s
Czas wyłączenia<0.03 s
Czas podtrzymania<0.02 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±5 %
Max. output current peak (non-repetitive) + max. peak output current≤ output current +5 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±5 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout60 V
Zakres ściemniania1–100 %
Odporność udarowa L–N2 kV
Odporność udarowa L/N–PE2.5 kV
Napięcie udarowe wyjścia względem PE0.5 kV
Stopień ochrony IPIP20
Długość280 mm
Szerokość30 mm
Wysokość21 mm
Żywotnośćdo 100000 h
Gwarancja5 lat
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]20
Napięcie wejściowe120 – 277 V
Stopień IPIP20
Gwarancja [lata]5
Wymiary D×Sz×W280 × 30 × 21 mm
Żywotność [h]up to 100000 h
Prąd min. [mA]200
Prąd max. [mA]650
Masa urządzenia0.205 kg
Interfejsy i konfiguracjaNFC
ŚciemnianieTak
Metoda konfiguracjiNFC
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionConstant current LED driver
Informacja producenta: Product descriptionDimmable via 0 ... 10 V interface (incl. stand-by)
Informacja producenta: Product descriptionZakres ściemniania: 1 – 100 % (incl. stand-by).
Informacja producenta: Product descriptionUL8750 with class 2 output based on UL1310
Informacja producenta: Product descriptionUL Listed Class P
Informacja producenta: Product descriptionFCC Part 15 Class A
Informacja producenta: Product descriptionAdjustable output current between 200 and 650 mA with NFC
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 20 W.
Informacja producenta: Product descriptionSprawność do 85 %.
Informacja producenta: Product descriptionMeets Strictest Flicker Free Performance Standards
Informacja producenta: Product descriptionNominalna żywotność do 100,000 h.
Informacja producenta: Product descriptionGwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing propertiesMetalowa obudowa w kolorze białym.
Informacja producenta: Housing propertiesStopień ochrony: IP20.
Informacja producenta: Housing propertiesDry and damp location
Informacja producenta: FunctionsPrąd wyjściowy jest ustawiany przez NFC w krokach co 1 mA.
Informacja producenta: Functions24 V AUX output
Informacja producenta: FunctionsFade-off time programmable
Informacja producenta: FunctionsProtective features (overtemperature, short-circuit, overload, no-load, input voltage range)
Informacja producenta: BenefitsOperating window for maximum compatibility
Informacja producenta: BenefitsAdded energy savings with dimming via 0 .... 10 V interface
Informacja producenta: BenefitsConfigurable via NFC
Informacja producenta: BenefitsMeets California Title 24
Informacja producenta: BenefitsTailor your dimming response with either Linear, Logarithmic or Square Dimming Curves
Informacja producenta: Typical applicationsFor linear/area lighting in office, education, healthcare, and general lighting applications

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tc
1200.0 mA20 V; 54 V57 mA; 108 mA10.8 W; 10.8 W13.2 W; 13 W-25–55 °C60.0 °C
2250.0 mA20 V; 54 V66 mA; 133 mA13.5 W; 13.5 W16.2 W; 15.9 W-25–55 °C60.0 °C
3300.0 mA20 V; 54 V73 mA; 158 mA16.2 W; 16.2 W19 W; 18.9 W-25–55 °C60.0 °C
4350.0 mA20 V; 54 V85 mA; 181 mA18.9 W; 18.9 W21.8 W; 21.8 W-25–55 °C60.0 °C
5400.0 mA20 V; 50 V88 mA; 194 mA20 W; 20 W23.3 W; 23.4 W-25–55 °C65.0 °C
6450.0 mA20 V; 44.4 V89 mA; 197 mA20 W; 20 W23.5 W; 23.6 W-25–55 °C65.0 °C
7500.0 mA20 V; 40 V88 mA; 192 mA20 W; 20 W23.2 W; 23.1 W-25–55 °C65.0 °C
8550.0 mA20 V; 36.4 V90 mA; 198 mA20 W; 20 W23.7 W; 23.8 W-25–55 °C65.0 °C
9600.0 mA20 V; 33.3 V89 mA; 195 mA20 W; 20 W23.5 W; 23.6 W-25–55 °C70.0 °C
10650.0 mA20 V; 30.7 V87 mA; 194 mA20 W; 20 W23.4 W; 23.6 W-25–55 °C70.0 °C

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_87500847

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
20
Prąd wyjściowy zasilacza CC [mA]
200-650
Okno pracy CC
20-54
Min. Napięcie wyj. zasilacza (CC)
20
Max. Napięcie wyj. zasilacza (CC)
54
Wymiary (dł. x szer. x wys.) [mm]
280x30x21
Stopień IP
20
Długość [mm]
280
Szerokość [mm]
30
Wysokość/grubość [mm]
21
Gwarancja [lata]
5
Napięcie wejściowe [V]
120-277
Prąd min. zasilacza CC [mA]
200
Prąd max. zasilacza CC [mA]
650
