Zasilacz LED Tridonic LCI 220W 500-1400mA 300V pD NF h28 PRE4 Zasilacz LED Tridonic LCI 220W 500-1400mA 300V pD NF h28 PRE4 Rysunek wymiarowy LCI 220W 500-1400mA 300V pD NF h28 PRE4
Zasilacz LED Tridonic LCI 220W 500-1400mA 300V pD NF h28 PRE4
Zasilacz LED Tridonic LCI 220W 500-1400mA 300V pD NF h28 PRE4

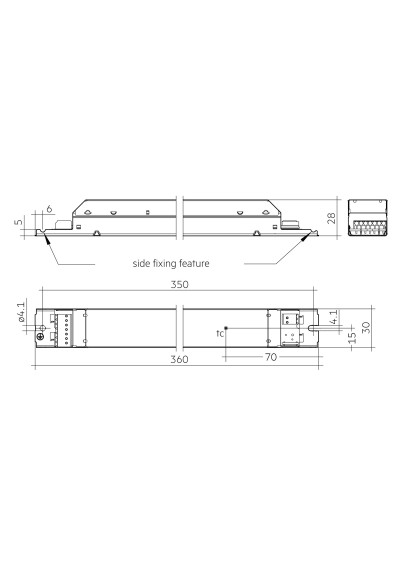

Rysunek wymiarowy LCI 220W 500-1400mA 300V pD NF h28 PRE4

Zasilacz LED Tridonic LCI 220/500-1400/300 pD NF h28 PRE4

562,00 zł
Wysyłka w ciągu 1-2 dni roboczych
Stałoprądowe (CC)
zas_tridonic_28004039

Zasilacz LED Tridonic LCI 220W 500-1400mA 300V pD NF h28 PRE4 to zasilacz stałoprądowy LED o mocy do 220 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: DALI, NFC, switchDIM.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LCI 220W 500-1400mA 300V pD NF h28 PRE4 to zasilacz stałoprądowy LED z rodziny Driver LCI 220W 500-1400mA pD NF h28 PRE4 (INDUSTRY). Oficjalny numer artykułu 28004039 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta28004039
Rodzina producentaDriver LCI 220W 500-1400mA pD NF h28 PRE4 (INDUSTRY)
Grupa produktów producentaLinear drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Zakres napięcia DC176 – 280 V
Częstotliwość zasilania0 / 50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu1011 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji174 mA
Prąd upływu<0.3 mA
Typowy prąd wejściowy bez obciążenia<84 mA
Pobór mocy230 W
Typowy pobór mocy w trybie czuwania przy 230 V<0.14 W
Typowy pobór mocy bez obciążenia<0.35 W
Zakres mocy wyjściowej40–220 W
Typowa sprawność przy 230 V97 %
Współczynnik mocy λ — maksimum w zakresie pracy0.99–0.99; 0.99
Współczynnik mocy λ — minimum w zakresie pracy0.86C
THD przy 230 V i pełnym obciążeniu<5 %
Czas uruchomienia<0.7 s; <0.7 s
Czas przełączenia AC/DC<0.3 s
Czas wyłączenia<0.01 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±3 %
Max. output current peak (non-repetitive) + max. peak output current≤ output current +40 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±1 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout320 V
Zakres ściemniania1–100 %
Odporność udarowa L–N4 kV
Odporność udarowa L/N–PE4 kV
Napięcie udarowe wyjścia względem PE4 kV
Stopień ochrony IPIP20
Długość360 mm
Szerokość30 mm
Wysokość28 mm
Żywotnośćdo 100000 h
Gwarancja8 years
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]220
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]8
THD<5 %
Sprawność97 %
Wymiary D×Sz×W360 × 30 × 28 mm
Żywotność [h]up to 100000 h
Masa urządzenia0.355 kg
Interfejsy i konfiguracjaDALI, NFC, switchDIM
Ściemnianie / sterowanieDALI, switchDIM
Metoda konfiguracjiNFC
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionConstant current built-in Driver for LED, particularly suitable for industrial applications in tough environments with elevated ambient temperatures such as warehouses or factories
Informacja producenta: Product descriptionCertified D4i product
Informacja producenta: Product descriptionZakres ściemniania: 1 to 100 % (min. 14.0 mA).
Informacja producenta: Product descriptionDo opraw w I i II klasie ochronności.
Informacja producenta: Product descriptionPrąd wyjściowy regulowany w zakresie 500 – 1,400 mA.
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 220 W.
Informacja producenta: Product descriptionSuitable for mains voltage peaks (burst/surge) up to 4 kV
Informacja producenta: Product descriptionExpanded temperature range of -40 ... +75 °C
Informacja producenta: Product descriptionNominalna żywotność do 100,000 h.
Informacja producenta: Product description8 years guarantee (conditions at https://www.tridonic.com/en/int/services/manufacturer-guarantee-conditions)
Informacja producenta: Housing propertiesWhite slim metal casing
Informacja producenta: Housing propertiesStopień ochrony: IP20.
Informacja producenta: InterfacesKomunikacja bliskiego zasięgu NFC.
Informacja producenta: Interfacesone4all (DALI-2 DT 6, DSI, switchDIM, corridorFUNCTION)
Informacja producenta: InterfacesZaciski wciskane o kącie 0°.
Informacja producenta: FunctionsAdjustable output current in 1-mA-steps (NFC, DALI)
Informacja producenta: FunctionsFulfills DALI-2 parts: 250 (Integrated bus power supply), 251 (Luminaire data), 252 (Energy reporting) and 253 (Diagnostics & Maintenance)
Informacja producenta: FunctionsFunkcja utrzymania stałego strumienia świetlnego eCLO.
Informacja producenta: FunctionsIntelligent Temperature Guard (overtemperature protection)
Informacja producenta: FunctionsIntelligent Voltage Guard (overvoltage and undervoltage monitoring)
Informacja producenta: FunctionsProtective features (overtemperature, short-circuit, overload, no-load, input voltage range)
Informacja producenta: FunctionsMoże być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: FunctionsLTI (Lifetime Indicator)
Informacja producenta: BenefitsFlexible configuration via companionSUITE (NFC, DALI)
Informacja producenta: BenefitsOkno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: BenefitsExtended vibration damping
Informacja producenta: BenefitsIncreased safety through robust design and advanced testing under extreme test conditions
Informacja producenta: BenefitsHigh reliability through the selection of exclusive components
Informacja producenta: Typical applicationsFor linear/area lighting in industry applications

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tc
1500.0 mA80 V; 300 V692 mA150 W155.5 W-40–75 °C88.0 °C
2600.0 mA80 V; 300 V825 mA180 W186.4 W-40–75 °C88.0 °C
3700.0 mA80 V; 300 V958 mA210 W217.4 W-40–70 °C87.0 °C
4800.0 mA80 V; 275 V1003 mA220 W227.9 W-40–70 °C87.0 °C
5900.0 mA80 V; 244.4 V1005 mA220 W228.1 W-40–70 °C89.0 °C
61000.0 mA80 V; 220 V1006 mA220 W228.5 W-40–70 °C89.0 °C
71100.0 mA80 V; 200 V1007 mA220 W228.7 W-40–65 °C88.0 °C
81200.0 mA80 V; 183.3 V1009 mA220 W229 W-40–65 °C88.0 °C
91300.0 mA80 V; 169.2 V1010 mA220 W229.3 W-40–65 °C92.0 °C
101400.0 mA80 V; 157.1 V1011 mA220 W229.7 W-40–65 °C92.0 °C

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_28004039

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
220
Prąd wyjściowy zasilacza CC [mA]
500-1400
Okno pracy CC
80-300
Min. Napięcie wyj. zasilacza (CC)
80
Max. Napięcie wyj. zasilacza (CC)
300
Ściemnianie / Sterowanie
DALI, switchDIM
Wymiary (dł. x szer. x wys.) [mm]
360 × 30 × 28 mm
Stopień IP
20
Długość [mm]
360
Szerokość [mm]
30
Wysokość/grubość [mm]
28
Gwarancja [lata]
8
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
500
Prąd max. zasilacza CC [mA]
1400
