Zasilacz LED Tridonic LC 75W 350-500mA 216V flexCC lp SNC4 CCT

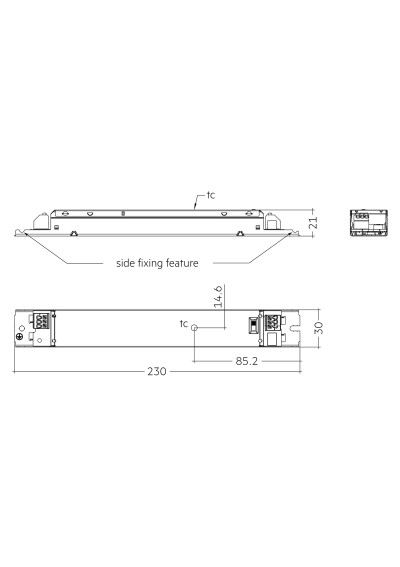

Rysunek wymiarowy LC 75W 350-500mA 216V flexCC lp SNC4 CCT

Zasilacz LED Tridonic LC 75/350-500/216 flexCC lp SNC4 CCT

Name: Zasilacz LED Tridonic LC 75/350-500/216 flexCC lp SNC4 CCT
Brand: LEDownia.pl
SKU: zas_tridonic_87501105
Price: 96 PLN
Availability: BackOrder

96,00 zł

Wysyłka w ciągu 8 - 10 dni roboczych

Kategoria: Stałoprądowe (CC)

Indeks: zas_tridonic_87501105

Zasilacz LED Tridonic LC 75W 350-500mA 216V flexCC lp SNC4 CCT to zasilacz stałoprądowy LED o mocy do 75.6 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Dobór obciążenia zależy od właściwego okna pracy.

Dostawa

1-3 days (PL), 3-10 days (non-PL)

Polityka prywatności

Zwroty

14 dni

Opis
Szczegóły Produktu

Zasilacz LED Tridonic LC 75W 350-500mA 216V flexCC lp SNC4 CCT to zasilacz stałoprądowy LED z rodziny Driver LC 75W 350-500mA 216V flexCC lp SNC4 CCT. Oficjalny numer artykułu 87501105 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta	87501105
Rodzina producenta	Driver LC 75W 350-500mA 216V flexCC lp SNC4 CCT
Grupa produktów producenta	Linear drivers
Napięcie zasilania	220 – 240 V
Zakres napięcia AC	198 – 264 V
Częstotliwość zasilania	50 / 60 Hz
Ochrona przed przepięciem	320 V AC, 48 h
Prąd upływu	<0.45 mA
Prąd wejściowy	360 mA
Zakres mocy wyjściowej	31.5–75.6 W
Typowa sprawność przy 230 V	94.7 %
Współczynnik mocy λ — maksimum w zakresie pracy	0.98
Współczynnik mocy λ — minimum w zakresie pracy	0.9C
THD przy 230 V i pełnym obciążeniu	<10 %
Czas uruchomienia	≤0.5 s
Czas wyłączenia	≤0.5 s
Czas podtrzymania	<0 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu	±7.5 %
Maksymalny powtarzalny szczytowy prąd wyjściowy	564 mA
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu	±5 %
P_ST_LM przy pełnym obciążeniu	≤1
SVM przy pełnym obciążeniu	≤0.4
Maksymalne napięcie wyjściowe Uout	300 V
Odporność udarowa L–N	1 kV
Odporność udarowa L/N–PE	2 kV
Odporność na impulsy burst od strony zasilania	1 kV
Napięcie udarowe wyjścia względem PE	3.5 kV
Temperatura otoczenia ta	60 °C
Temperatura przechowywania ts	-40–80 °C
Stopień ochrony IP	IP20
Długość	230 mm
Szerokość	30 mm
Wysokość	21 mm
Rozstaw otworów	218 mm
Żywotność	do 50000 h
Gwarancja	5 lat
Rodzaj zasilacza	CC
Maksymalna moc wyjściowa [W]	75.6
Napięcie wejściowe	220 – 240 V
Stopień IP	IP20
Gwarancja [lata]	5
Temperatura przechowywania	-40–80 °C
THD	<10 %
Sprawność	94.7 %
Współczynnik mocy	0.98
Wymiary D×Sz×W	230 × 30 × 21 mm
Żywotność [h]	up to 50000 h
Masa urządzenia	0.146 kg
Ochrona przed zwarciem	Tak
Ochrona przed przeciążeniem	Tak
Ochrona bez obciążenia	Tak
Informacja producenta: Product description	LED Constant current LED driver for luminaire installation
Informacja producenta: Product description	For class I luminaires
Informacja producenta: Product description	Zabezpieczenie termiczne zgodne z EN 61347-2-13 C5e.
Informacja producenta: Product description	Flexible CCT setting via 3-way dip switch
Informacja producenta: Product description	Selectable fixed output current 350, 400, 450 and 500 mA (pre-selected current 500 mA)
Informacja producenta: Product description	Maksymalna moc wyjściowa: 75.6 W.
Informacja producenta: Product description	Sprawność do 94.7 %.
Informacja producenta: Product description	Nominalna żywotność do 50,000 h.
Informacja producenta: Product description	Gwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing properties	Metalowa obudowa w kolorze białym.
Informacja producenta: Housing properties	Stopień ochrony: IP20.
Informacja producenta: Functions	Ochrona przed przeciążeniem.
Informacja producenta: Functions	Ochrona przed zwarciem.
Informacja producenta: Functions	Ochrona przy pracy bez obciążenia.
Informacja producenta: Functions	Ochrona przed przegrzaniem.

Punkty pracy

Punkt	Prąd wyjściowy	Minimalne/maksymalne napięcie przewodzenia LED	Typowy pobór prądu	Moc wyjściowa	Typowy pobór mocy	Temperatura otoczenia ta	Maksymalna temperatura punktu tc	Resistor / I-out select
1	350.0 mA	90 V; 216 V	345 mA	75.6 W	78.5 W	-20–60 °C	73.0 °C	1=off / 2=off
2	400.0 mA	90 V; 187 V	345 mA	74.8 W	78.5 W	-20–60 °C	75.0 °C	1=on / 2=off
3	450.0 mA	90 V; 167 V	355 mA	75.2 W	80 W	-20–60 °C	75.0 °C	1=off / 2=on
4	500.0 mA	90 V; 150 V	360 mA	75 W	80 W	-20–60 °C	78.0 °C	1=on / 2=on

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com
