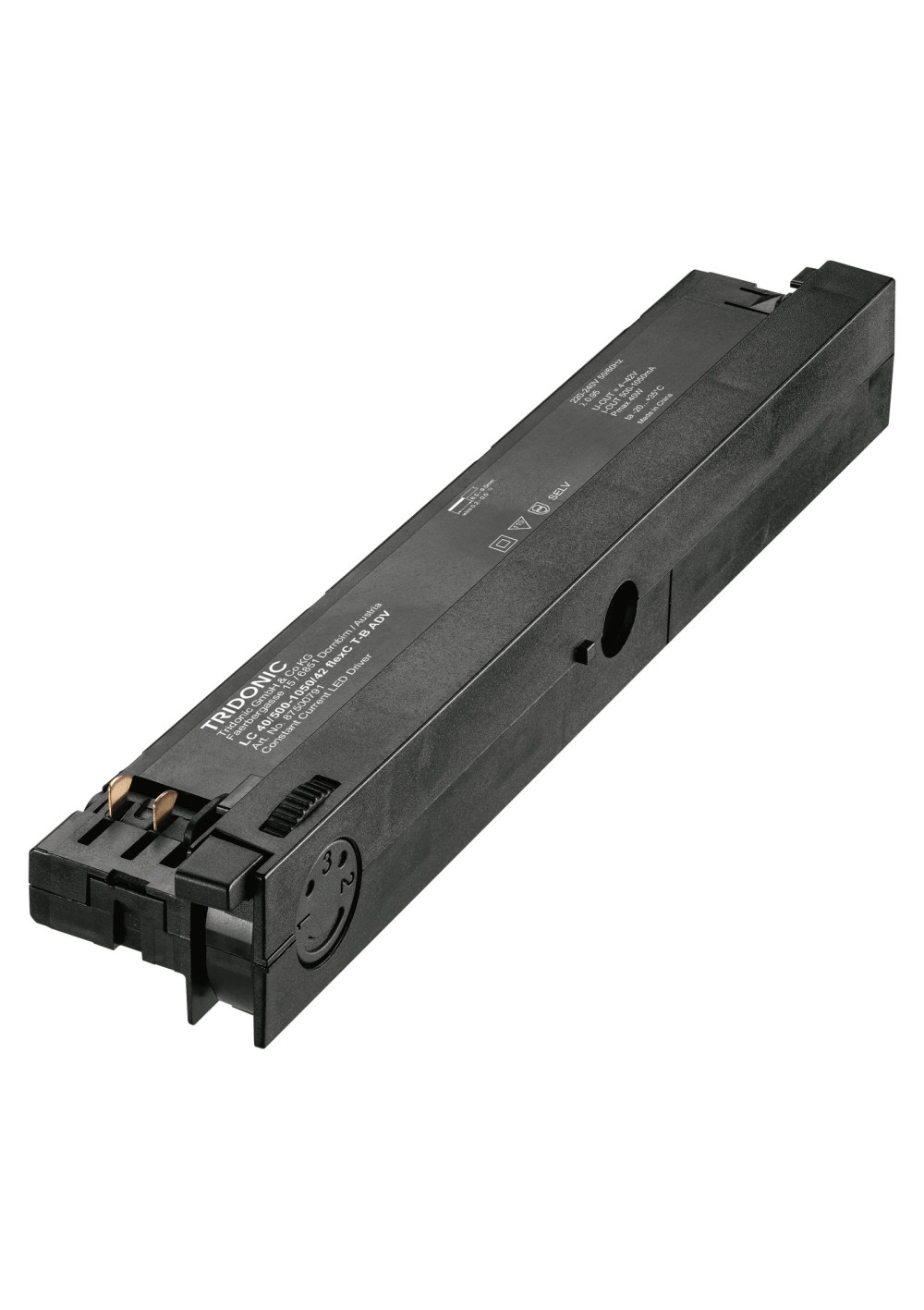

Zasilacz LED Tridonic LC 40/500-1050/42 flexC T-B ADV
Zasilacz LED Tridonic LC 40W 500-1050mA 42V flexC T-B ADV to zasilacz stałoprądowy LED o mocy do 40 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Dobór obciążenia zależy od właściwego okna pracy.
Zasilacz LED Tridonic LC 40/500-1050/42 flexC T-B ADV
231,25 zł
Wysyłka w ciągu 8 - 10 dni roboczych
zas_tridonic_87500791
Zasilacz LED Tridonic LC 40W 500-1050mA 42V flexC T-B ADV to zasilacz stałoprądowy LED o mocy do 40 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Dobór obciążenia zależy od właściwego okna pracy.
Dostawa
1-3 days (PL), 3-10 days (non-PL)
Polityka prywatności
Zwroty
14 dni
Zasilacz LED Tridonic LC 40W 500-1050mA 42V flexC T-B ADV to zasilacz stałoprądowy LED z rodziny Driver LC 40W 500-1050mA 42V flexC T ADV. Oficjalny numer artykułu 87500791 identyfikuje tę fizyczną wersję urządzenia.
Najważniejsze właściwości
Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.
Parametry techniczne
| Numer artykułu producenta | 87500791 |
|---|---|
| Rodzina producenta | Driver LC 40W 500-1050mA 42V flexC T ADV |
| Grupa produktów producenta | in-track drivers |
| Napięcie zasilania | 220 – 240 V |
| Zakres napięcia AC | 198 – 264 V |
| Częstotliwość zasilania | 50 / 60 Hz |
| Ochrona przed przepięciem | 320 V AC, 1 h |
| Prąd upływu | <0.45 mA |
| Prąd wejściowy | 212 mA |
| Pobór mocy | 47 W; 47.2 W |
| Minimalna moc wyjściowa | 6.0 W |
| Typowa sprawność przy 230 V | 85 % |
| Współczynnik mocy λ — maksimum w zakresie pracy | 0.95 |
| THD przy 230 V i pełnym obciążeniu | <6 % |
| Czas uruchomienia | <0.5 s |
| Czas wyłączenia | ≤0.01 s |
| Czas podtrzymania | 0 s |
| Tolerancja prądu przy minimalnym/pełnym obciążeniu | ±5 % |
| Maksymalny szczytowy prąd wyjściowy | ≤ output current +10 % |
| Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu | ±3 % |
| P_ST_LM przy pełnym obciążeniu | ≤1 |
| SVM przy pełnym obciążeniu | ≤0.4 |
| Maksymalne napięcie wyjściowe Uout | 60 V |
| Odporność udarowa L–N | 1 kV |
| Temperatura otoczenia ta | 35 °C |
| Temperatura przechowywania ts | -40–80 °C |
| Stopień ochrony IP | IP20 |

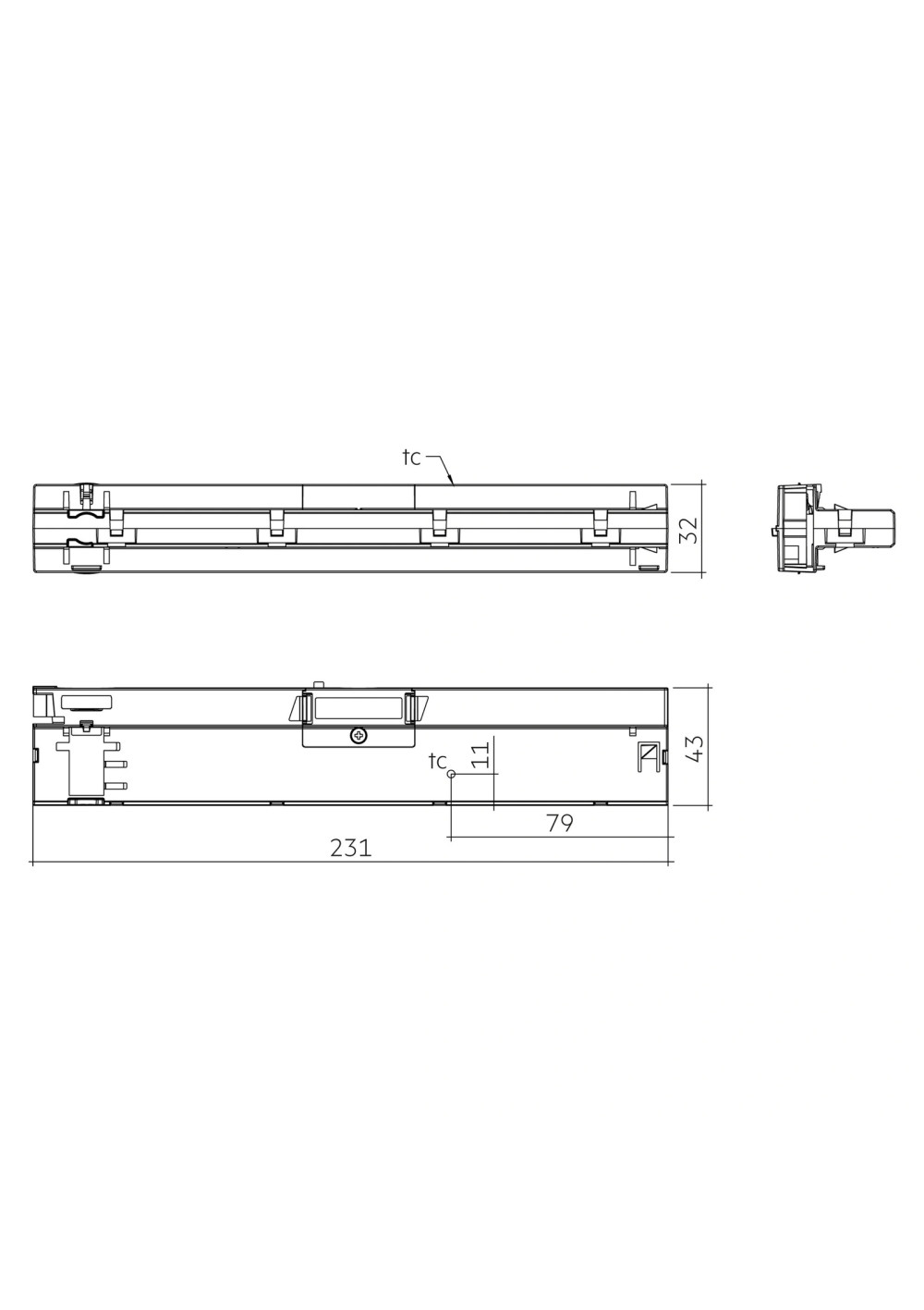

| Długość | 230 mm |
| Szerokość | 32 mm |
| Wysokość | 43.3 mm |
| Żywotność | do 100000 h |
| Gwarancja | 5 lat |
| Rodzaj zasilacza | CC |
| Maksymalna moc wyjściowa [W] | 40 |
| Napięcie wejściowe | 220 – 240 V |
| Stopień IP | IP20 |
| Gwarancja [lata] | 5 |
| Temperatura przechowywania | -40–80 °C |
| THD | <6 % |
| Sprawność | 85 % |
| Współczynnik mocy | 0.95 |
| Wymiary D×Sz×W | 230 × 32 × 43.3 mm |
| Żywotność [h] | up to 100000 h |
| Masa urządzenia | 0.153 kg |
| Ochrona przed zwarciem | Tak |
| Ochrona przed przeciążeniem | Tak |
| Ochrona bez obciążenia | Tak |
| Informacja producenta: Product description | Constant current / in-track LED driver |
| Informacja producenta: Product description | Opcjonalne akcesorium ACU ALU NIPPLE M10x1 służy do montażu głowicy oprawy. |
| Informacja producenta: Product description | Zgodność z systemami szyn trójfazowych jest określona w rozdziale 3.8 dokumentacji; nie obejmuje dowolnej szyny. |
| Informacja producenta: Product description | Do opraw w II klasie ochronności. |
| Informacja producenta: Product description | Zabezpieczenie termiczne zgodne z EN 61347-2-13 C5e. |
| Informacja producenta: Product description | Adjustable output current between 500 and 1,050 mA via I-SELECT 2 plugs |
| Informacja producenta: Product description | Maksymalna moc wyjściowa: 40 W. |
| Informacja producenta: Product description | Sprawność do 87 %. |
| Informacja producenta: Product description | Nominalna żywotność do 100,000 h. |
| Informacja producenta: Product description | Gwarancja producenta: 5 lat, na warunkach Tridonica. |
| Informacja producenta: Housing properties | Rodzina obejmuje obudowy z poliwęglanu w kolorze czarnym, białym lub szarym; kolor konkretnego artykułu wymaga osobnego potwierdzenia. |
| Informacja producenta: Housing properties | Stopień ochrony: IP20. |
| Informacja producenta: Functions | Ochrona przed przegrzaniem. |
| Informacja producenta: Functions | Ochrona przed przeciążeniem. |
| Informacja producenta: Functions | Ochrona przed zwarciem. |
| Informacja producenta: Functions | Ochrona przy pracy bez obciążenia. |
| Informacja producenta: Functions | Odporność na impulsy burst: 1 kV. |
| Informacja producenta: Functions | Odporność udarowa: 1 kV (L to N). |
| Informacja producenta: Typical applications | Do oświetlenia punktowego w handlu i obiektach hotelowych. |
Punkty pracy
| Punkt | Prąd wyjściowy | Minimalne/maksymalne napięcie przewodzenia LED | Typowy pobór prądu | Moc wyjściowa | Typowy pobór mocy | Temperatura otoczenia ta | Maksymalna temperatura punktu tc | i-SELECT resistor value |
|---|---|---|---|---|---|---|---|---|
| 1 | 500.0 mA | 12 V; 42 V | 111 mA | 21 W | 24.8 W | -20–35 °C | 80.0 °C | — |
| 2 | 550.0 mA | 12 V; 42 V | 121 mA | 23.1 W | 27.2 W | -20–35 °C | 80.0 °C | 9.09 kΩ |
| 3 | 600.0 mA | 12 V; 42 V | 131 mA | 25.2 W | 29.5 W | -20–35 °C | 80.0 °C | 8.25 kΩ |
| 4 | 650.0 mA | 12 V; 42 V | 142 mA | 27.3 W | 32.1 W | -20–35 °C | 80.0 °C | 7.68 kΩ |
| 5 | 700.0 mA | 12 V; 42 V | 153 mA | 29.4 W | 34.8 W | -20–35 °C | 80.0 °C | 7.15 kΩ |
| 6 | 750.0 mA | 12 V; 42 V | 162 mA | 31.5 W | 37 W | -20–35 °C | 80.0 °C | 6.65 kΩ |
| 7 | 800.0 mA | 12 V; 42 V | 171 mA | 33.6 W | 39.2 W | -20–35 °C | 80.0 °C | 6.19 kΩ |
| 8 | 850.0 mA | 12 V; 42 V | 183 mA | 35.7 W | 42 W | -20–35 °C | 80.0 °C | 5.9 kΩ |
| 9 | 900.0 mA | 12 V; 42 V | 193 mA | 37.8 W | 44.1 W | -20–35 °C | 80.0 °C | 5.62 kΩ |
| 10 | 950.0 mA | 12 V; 42 V | 204 mA | 39.9 W | 46.9 W | -20–35 °C | 80.0 °C | 5.23 kΩ |
| 11 | 1000.0 mA | 12 V; 40 V | 205 mA | 40 W | 47 W | -20–35 °C | 80.0 °C | 4.99 kΩ |
| 12 | 1050.0 mA | 12 V; 38.1 V | 205 mA | 40 W | 47 W | -20–35 °C | 80.0 °C | Short circuit (0 kΩ) |
Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.
Montaż / zastosowanie
Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.
Informacje dodatkowe
Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.
Główne źródło informacji: www.tridonic.com
Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.
zas_tridonic_87500791
Opis
- Rodzaj zasilacza
- Stałoprądowy (CC)
- Moc zasilacza [W]
- 40
- Prąd wyjściowy zasilacza CC [mA]
- 500-1050
- Okno pracy CC
- 12-42
- Min. Napięcie wyj. zasilacza (CC)
- 12
- Max. Napięcie wyj. zasilacza (CC)
- 42
- Wymiary (dł. x szer. x wys.) [mm]
- 230 × 32 × 43.3 mm
- Stopień IP
- 20
- Długość [mm]
- 230
- Szerokość [mm]
- 32
- Wysokość/grubość [mm]
- 43.3
- Gwarancja [lata]
- 5
- Napięcie wejściowe [V]
- 220-240
- Prąd min. zasilacza CC [mA]
- 500
- Prąd max. zasilacza CC [mA]
- 1050
- Współczynnik mocy
- 0.95
