Zasilacz LED Tridonic LC 120W 350-1050mA 240V flexC NF h16 EXC4 Zasilacz LED Tridonic LC 120W 350-1050mA 240V flexC NF h16 EXC4 Zasilacz LED Tridonic LC 120W 350-1050mA 240V flexC NF h16 EXC4 Rysunek wymiarowy LC 120W 350-1050mA 240V flexC NF h16 EXC4
Zasilacz LED Tridonic LC 120W 350-1050mA 240V flexC NF h16 EXC4
Zasilacz LED Tridonic LC 120W 350-1050mA 240V flexC NF h16 EXC4
Zasilacz LED Tridonic LC 120W 350-1050mA 240V flexC NF h16 EXC4

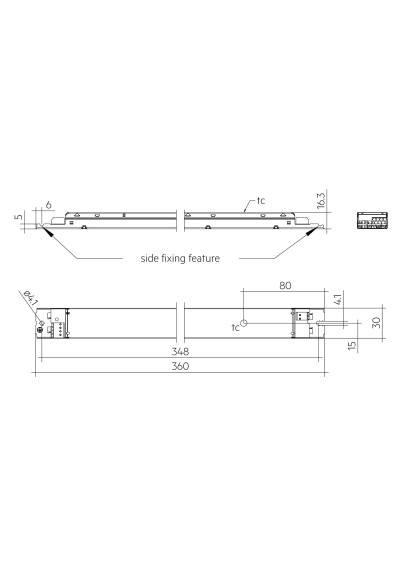

Rysunek wymiarowy LC 120W 350-1050mA 240V flexC NF h16 EXC4

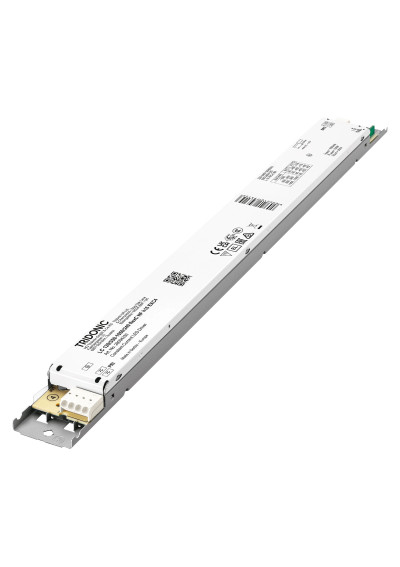

Zasilacz LED Tridonic LC 120/350-1050/240 flexC NF h16 EXC4

247,50 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Stałoprądowe (CC)
zas_tridonic_28005039

Zasilacz LED Tridonic LC 120W 350-1050mA 240V flexC NF h16 EXC4 to zasilacz stałoprądowy LED o mocy do 120 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: NFC.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LC 120W 350-1050mA 240V flexC NF h16 EXC4 to zasilacz stałoprądowy LED z rodziny Driver LC 120W 350–1050mA flexC NF h16 EXC4. Oficjalny numer artykułu 28005039 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta28005039
Rodzina producentaDriver LC 120W 350–1050mA flexC NF h16 EXC4
Grupa produktów producentaLinear drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Zakres napięcia DC176 – 280 V
Częstotliwość zasilania0 / 50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu560 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji580 mA
Prąd upływu<0.7 mA
Typowy prąd wejściowy bez obciążenia46.9 mA
Pobór mocy128 W
Typowy pobór mocy bez obciążenia0.85 W
Zakres mocy wyjściowej77–120 W
Typowa sprawność przy 230 V93 %
Współczynnik mocy λ — maksimum w zakresie pracy0.7–0.99C; 0.99
THD przy 230 V i pełnym obciążeniu<10 %
Czas uruchomienia<0.3 s; <0.5 s
Czas przełączenia AC/DC<0.5 s
Czas wyłączenia<0.03 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±5 %
Max. output current peak (non-repetitive) + max. peak output current≤ output current +90 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±3 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout250 V
Odporność udarowa L–N1 kV
Odporność udarowa L/N–PE2 kV
Burst / surge peaks output side against PE≤2.5 kV
Stopień ochrony IPIP20
Długość360 mm
Szerokość30 mm
Wysokość16.3 mm
Żywotnośćdo 100000 h
Gwarancja5 lat
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]120
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]5
THD<10 %
Sprawność93 %
Wymiary D×Sz×W360 × 30 × 16.3 mm
Żywotność [h]up to 100000 h
Masa urządzenia0.196 kg
Interfejsy i konfiguracjaNFC
Metoda konfiguracjiNFC
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionNew article (28005039) with updated NFC interface for compatibility with ID ECCO Smart 2D-TR
Informacja producenta: Product descriptionZasilacz stałoprądowy LED do montażu w oprawie.
Informacja producenta: Product descriptionFor class I luminaires
Informacja producenta: Product descriptionAdjustable output current between 350 and 1,050 mA with NFC
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 120 W.
Informacja producenta: Product descriptionSprawność do 93 %.
Informacja producenta: Product descriptionNominalna żywotność do 100,000 h.
Informacja producenta: Product descriptionGwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing propertiesNiska metalowa obudowa z białą pokrywą.
Informacja producenta: Housing propertiesWysokość obudowy wynosi 16 mm.
Informacja producenta: Housing propertiesStopień ochrony: IP20.
Informacja producenta: InterfacesKomunikacja bliskiego zasięgu NFC.
Informacja producenta: InterfacesZaciski wciskane o kącie 0°.
Informacja producenta: FunctionsPrąd wyjściowy jest ustawiany przez NFC w krokach co 1 mA.
Informacja producenta: FunctionsFunkcja utrzymania stałego strumienia świetlnego eCLO.
Informacja producenta: FunctionsZabezpieczenia przed przegrzaniem, zwarciem, przeciążeniem i pracą bez obciążenia.
Informacja producenta: FunctionsIntelligent Voltage Guard (overvoltage and undervoltage monitoring)
Informacja producenta: FunctionsMoże być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: BenefitsFlexible configuration via companionSUITE
Informacja producenta: BenefitsObsługuje jednoczesne programowanie NFC wielu urządzeń w pełnym kartonie.
Informacja producenta: BenefitsOkno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: BenefitsBest energy savings due to high efficiency
Informacja producenta: BenefitsŻywotność do 100,000 h oraz 5-letnia gwarancja na warunkach Tridonica.
Informacja producenta: Typical applicationsDo liniowego i powierzchniowego oświetlenia biurowego.

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tc
1350.0 mA45 V; 220 V360 mA77 W80.2 W-20–60 °C70.0 °C
2400.0 mA45 V; 220 V410 mA88 W91.7 W-20–60 °C70.0 °C
3450.0 mA45 V; 220 V457 mA99 W102.6 W-20–60 °C70.0 °C
4500.0 mA45 V; 220 V509 mA110 W114.6 W-20–60 °C75.0 °C
5550.0 mA45 V; 218.2 V551 mA120 W124.3 W-20–60 °C75.0 °C
6600.0 mA45 V; 200 V553 mA120 W124.7 W-20–60 °C75.0 °C
7650.0 mA45 V; 184.6 V550 mA120 W124.3 W-20–60 °C75.0 °C
8700.0 mA45 V; 171.4 V553 mA120 W125 W-20–60 °C80.0 °C
9750.0 mA45 V; 160 V556 mA120 W125.5 W-20–60 °C80.0 °C
10800.0 mA45 V; 150 V559 mA120 W126.2 W-20–60 °C80.0 °C
11800.0 mA45 V; 150 V559 mA120 W126.2 W-20–60 °C80.0 °C
12900.0 mA45 V; 133.3 V564 mA120 W127.4 W-20–60 °C80.0 °C
13950.0 mA45 V; 126.3 V572 mA120 W129.3 W-20–55 °C82.0 °C
141000.0 mA45 V; 120 V568 mA120 W128.3 W-20–55 °C82.0 °C
151050.0 mA45 V; 114.3 V567 mA120 W128 W-20–55 °C82.0 °C

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_28005039

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
120
Prąd wyjściowy zasilacza CC [mA]
350-1050
Okno pracy CC
45-220
Min. Napięcie wyj. zasilacza (CC)
45
Max. Napięcie wyj. zasilacza (CC)
220
Wymiary (dł. x szer. x wys.) [mm]
360 × 30 × 16.3 mm
Stopień IP
20
Długość [mm]
360
Szerokość [mm]
30
Wysokość/grubość [mm]
16.3
Gwarancja [lata]
5
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
350
Prąd max. zasilacza CC [mA]
1050
