Zasilacz LED stałoprądowy (CC) Mean Well LPC-20-700 21W 700mA 9–30V
Mean Well LPC-20-700 to stałoprądowy zasilacz LED 21 W, pracujący z prądem 700 mA i zakresem napięcia wyjściowego 9–30 V DC. Stopień ochrony IP67.
Zasilacz LED stałoprądowy (CC) Mean Well LPC-20-700 21W 700mA 9–30V
Minimalna ilość zamówienia: 1. Zamawiaj w wielokrotnościach 1.
43,89 zł
Wysyłka w ciągu 8 - 10 dni roboczych
tm_LPC-20-700
Mean Well LPC-20-700 to stałoprądowy zasilacz LED 21 W, pracujący z prądem 700 mA i zakresem napięcia wyjściowego 9–30 V DC. Stopień ochrony IP67.
Dostawa
1-3 days (PL), 3-10 days (non-PL)
Polityka prywatności
Zwroty
14 dni
LPC-20-700 – pełna charakterystyka
Mean Well LPC-20-700 to zasilacz LED serii LPC-20 o mocy znamionowej 21 W. Poniższe parametry pochodzą ze zweryfikowanej karty katalogowej producenta i pozwalają dobrać model do obwodu oraz warunków pracy.
Dobór i parametry wyjściowe
Model jest przeznaczony do obwodów LED pracujących z prądem 700 mA. Wymagane napięcie pracy całego zasilanego obwodu powinno mieścić się w zakresie 9–30 V DC; moc obciążenia należy jednocześnie dobrać do mocy znamionowej zasilacza.
Zasilanie i sprawność
Zakres zasilania wejściowego wynosi 90–264 VAC / 127–370 VDC. Zakres częstotliwości wejściowej to 47–63 Hz. Typowa sprawność producenta wynosi 83 %.
Pełne dane techniczne
| Producent | Mean Well |
|---|---|
| Seria | LPC-20 |
| Model | LPC-20-700 |
| Tryb pracy | Stałoprądowy (CC) |
| Moc znamionowa | 21 W |
| Prąd wyjściowy | 700 mA |
| Zakres napięcia wyjściowego | 9–30 V DC |
| Zakres napięcia wejściowego | 90–264 VAC / 127–370 VDC |
| Częstotliwość wejściowa | 47–63 Hz |
| Sprawność typowa | 83 % |
| Dokładność prądu | 5 % |
| Tętnienia prądu | 5 % |
| Prąd rozruchowy | 70 A |
| Prąd upływu | 0,25 mA |
| Czas podtrzymania | 16 ms (115 V AC); 50 ms (230 V AC) |
| Próg zabezpieczenia nadnapięciowego | 31,5–40,5 V |
| Zabezpieczenie zwarciowe | Tak |
| Zabezpieczenie nadnapięciowe | Tak |
| Obudowa w pełni izolowana | Tak |
| Materiał obudowy | tworzywo sztuczne |
| Chłodzenie | swobodny obieg powietrza |
| Wytrzymałość izolacji | 3 kVAC |
| Rezystancja izolacji | 100 MΩ |
| Stopień ochrony | IP67 |
| Temperatura pracy | -30–70 °C |
| Wymiary (dł. × szer. × wys.) | 118 × 35 × 26 mm |
| Masa techniczna | 0,22 kg |
| Gwarancja producenta | 2 lata |
Zabezpieczenia i konstrukcja
- Zabezpieczenie zwarciowe: Tak
- Zabezpieczenie nadnapięciowe: Tak
- Próg zabezpieczenia nadnapięciowego: 31,5–40,5 V
- Obudowa w pełni izolowana: Tak
- Materiał obudowy: tworzywo sztuczne
- Chłodzenie: swobodny obieg powietrza
- Wytrzymałość izolacji: 3 kVAC
- Rezystancja izolacji: 100 MΩ
- Stopień ochrony: IP67
Warunki pracy i dane mechaniczne
Temperatura pracy: -30–70 °C; Wymiary (dł. × szer. × wys.): 118 × 35 × 26 mm; Masa techniczna: 0,22 kg; Gwarancja producenta: 2 lata.

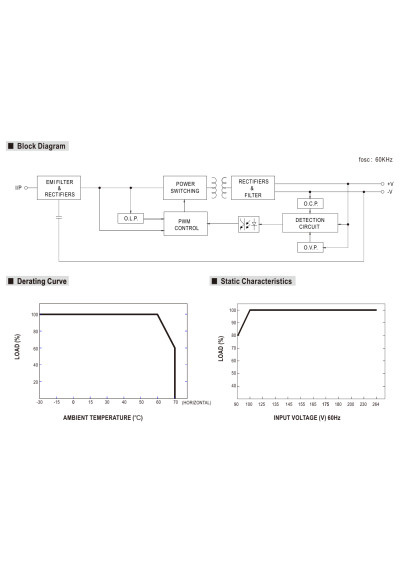

Karta katalogowa producenta
Pełne dane źródłowe są dostępne bezpośrednio u producenta: Oficjalna karta katalogowa Mean Well — LPC-20-SPEC 2025-12-12.
Informacja producenta: Mean Well wskazuje, że seria LPC-20 nie jest przeznaczona do zastosowań w oprawach oświetleniowych LED na rynku UE; dla takich zastosowań producent rekomenduje serie LPF, NPF, XLG, XLC lub XLN.
tm_LPC-20-700
Opis
- Rodzaj zasilacza
- Stałoprądowy (CC)
- Moc zasilacza [W]
- 20,1-30
- Prąd wyjściowy zasilacza CC [mA]
- 700
- Okno pracy CC
- 9-30
- Min. Napięcie wyj. zasilacza (CC)
- 9
- Max. Napięcie wyj. zasilacza (CC)
- 30
- Wymiary (dł. x szer. x wys.) [mm]
- 118/35/26
- Stopień IP
- 67
- Obudowa zasilacza
- Hermetyczny
- Obudowa zasilacza
- Izolowany / zabezpieczony
- Materiał obudowy
- Tworzywo sztuczne
- Długość [mm]
- 118
- Uziemienie
- Nie
- Szerokość [mm]
- 35
- Wysokość/grubość [mm]
- 26
- Gwarancja [lata]
- 2
- Napięcie wejściowe [V]
- 90-264
- Podłączenie
- Zintegrowany przewód wejściowy i wyjściowy
Dodatkowe oznaczenia
- MPN
- LPC-20-700
