Zasilacz LED stałoprądowy (CC) Mean Well APC-35-500 35W 500mA 25–70V

Mean Well APC-35-500 — zasilacz stałoprądowy 500 mA

Mean Well APC-35-500 jest kompaktowym zasilaczem impulsowym pracującym w trybie stałoprądowym CC. Dostarcza znamionowy prąd wyjściowy 500 mA, a napięcie wyjściowe dopasowuje się do parametrów zasilanego obwodu w zakresie 25–70 V DC. Maksymalna moc znamionowa wynosi 35 W.

Szeroki zakres napięcia wejściowego 90–264 V AC lub 127–370 V DC umożliwia pracę w różnorodnych instalacjach zasilających. Sprawność typowa wynosi 84%.

Dane techniczne

Jak prawidłowo dobrać APC-35-500

Dobór zasilacza stałoprądowego rozpoczyna się od znamionowego prądu roboczego źródła LED. APC-35-500 jest przeznaczony do źródeł i modułów LED pracujących z prądem 500 mA.

Następnie należy określić napięcie wymagane przez zasilany układ przy tym prądzie. Powinno ono mieścić się w zakresie pracy zasilacza, czyli 25–70 V DC. W przypadku kilku elementów LED połączonych szeregowo uwzględnia się sumę ich napięć przewodzenia Vf.

Prawidłowo dobrany układ spełnia jednocześnie dwa podstawowe warunki:

• znamionowy prąd źródła LED: 500 mA,
• wymagane napięcie pracy całego zasilanego obwodu: 25–70 V DC.

Dla układów LED zasilanych stałym napięciem, np. 12 V lub 24 V, stosuje się zasilacze pracujące w trybie CV. W przypadku APC-35-500 podstawą doboru jest znamionowy prąd 500 mA oraz wymagane napięcie Vf zasilanego obwodu.

Konstrukcja i zabezpieczenia

Zasilacz został umieszczony w całkowicie izolowanej obudowie z tworzywa sztucznego o stopniu ochrony IP42. Konstrukcja jest chłodzona przez naturalną konwekcję powietrza, dzięki czemu urządzenie pracuje bez wentylatora.

APC-35-500 wyposażono w zabezpieczenie przeciwzwarciowe, zabezpieczenie nadnapięciowe oraz układ OVP o zakresie zadziałania 77–91 V. Po zadziałaniu zabezpieczenia nadnapięciowego wyjście zostaje wyłączone, a normalna praca jest przywracana po ponownym załączeniu napięcia zasilającego.

Zasilacz wytrzymuje również napięcie wejściowe 300 V AC przez 5 sekund. Wytrzymałość izolacji pomiędzy wejściem i wyjściem wynosi 3 kV AC, a rezystancja izolacji przekracza 100 MΩ przy 500 V DC.

Temperatura pracy i dopuszczalne obciążenie

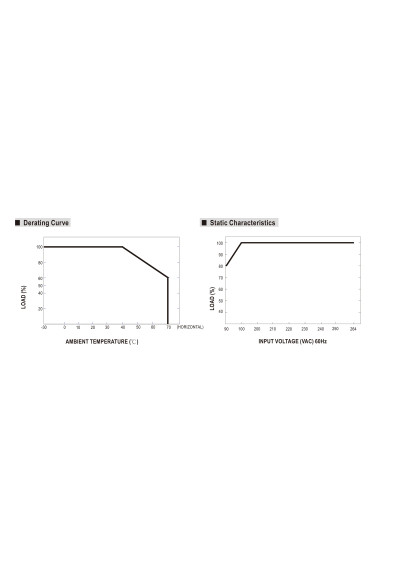

Zakres temperatury pracy APC-35-500 wynosi –30…+70°C. Dopuszczalne obciążenie zależy od temperatury otoczenia. Zgodnie z charakterystyką producenta pełna moc znamionowa może być wykorzystywana do około 40°C; przy 70°C charakterystyka wskazuje około 60% mocy znamionowej.

Przy 90 V AC charakterystyka wskazuje około 80% obciążenia, natomiast od około 100 V AC do 264 V AC dostępne jest pełne obciążenie znamionowe.

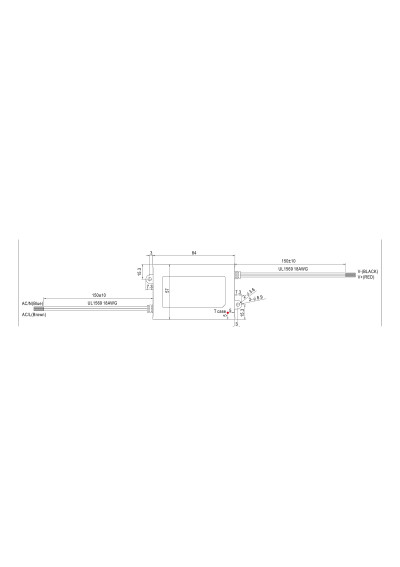

Wymiary, przewody i montaż

Obudowa APC-35-500 ma wymiary 84 × 57 × 29,5 mm. Przewody wejściowe i wyjściowe mają długość 150 ±10 mm i są wykonane w standardzie UL1569 18 AWG.

• brązowy — AC/L,
• niebieski — AC/N,
• czerwony — V+,
• czarny — V−.

Prąd rozruchowy i zabezpieczenie obwodu

Typowy prąd rozruchowy przy zimnym starcie wynosi 45 A przy 230 V AC. Dla obwodu 230 V producent podaje maksymalnie 5 zasilaczy dla wyłącznika B16 oraz 9 zasilaczy dla wyłącznika C16.

Zastosowanie APC-35 w urządzeniach LED

Mean Well wskazuje serię APC-35 jako rozwiązanie przeznaczone m.in. do urządzeń związanych z dekoracją LED oraz urządzeń reklamowych.

Dla opraw oświetleniowych LED przeznaczonych na rynek Unii Europejskiej Mean Well rekomenduje serie LPF, NPF, XLG, XLC lub XLN. Przy projektowaniu urządzenia końcowego należy uwzględnić wymagania techniczne, bezpieczeństwa i EMC właściwe dla całego systemu.

Dokumentacja techniczna Mean Well

• Karta katalogowa APC-35
• Raport testowy APC-35-500
• Instrukcja instalacji zasilaczy LED Mean Well
• Certyfikaty i deklaracje APC-35
