Zasilacz LED Tridonic LC 75 24V IP67 L EXC UNV

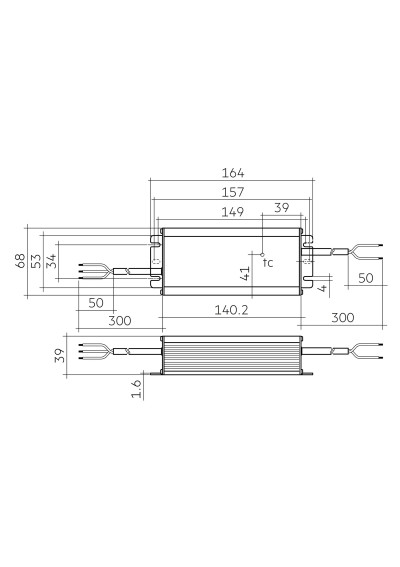

Rysunek wymiarowy LC 75 24V IP67 L EXC UNV

Zasilacz LED Tridonic LC 75 24V IP67 L EXC UNV

Name: Zasilacz LED Tridonic LC 75 24V IP67 L EXC UNV
Brand: LEDownia.pl
SKU: zas_tridonic_28003296
Price: 385 PLN
Availability: InStock

385,00 zł

Wysyłka w ciągu 1-2 dni roboczych

Kategoria: Stałonapięciowe (CV)

Indeks: zas_tridonic_28003296

Zasilacz LED Tridonic LC 75 24V IP67 L EXC UNV to zasilacz stałonapięciowy LED o mocy do 75 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Dobór obciążenia zależy od właściwego okna pracy.

Dostawa

1-3 days (PL), 3-10 days (non-PL)

Polityka prywatności

Zwroty

14 dni

Opis
Szczegóły Produktu

Zasilacz LED Tridonic LC 75 24V IP67 L EXC UNV to zasilacz stałonapięciowy LED z rodziny Driver LC 75W 24V IP67 L EXC UNV. Oficjalny numer artykułu 28003296 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta	28003296
Rodzina producenta	Driver LC 75W 24V IP67 L EXC UNV
Grupa produktów producenta	Linear drivers
Napięcie zasilania	100 – 277 V
Zakres napięcia AC	90 – 305 V
Częstotliwość zasilania	50 / 60 Hz
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu	1000 mA
Typ. current (at XXX V, 60 Hz, full load)	1000 mA; 1000 mA
Prąd upływu	<0.75 mA; <0.75 mA; <0.75 mA
Typowy pobór mocy bez obciążenia	1.08 W
Typowa sprawność przy 230 V	>86 %
Typ. efficiency at 120 V	>86 %; >84 %
Współczynnik mocy λ — maksimum w zakresie pracy	0.95
Współczynnik mocy λ — minimum w zakresie pracy	0.9C; 0.98
Czas uruchomienia	≤0.5 s
Czas podtrzymania	≤0.001 s
Tolerancja napięcia wyjściowego	22.8–25.2 V
Tętnienia napięcia wyjściowego niskiej częstotliwości	±5 %
Odporność udarowa L–N	4 kV
Odporność udarowa L/N–PE	10 kV
Odporność na impulsy burst od strony zasilania	1 kV
Napięcie udarowe wyjścia względem PE	<0.5 kV
Temperatura otoczenia ta	50 °C
Temperatura przechowywania ts	-40–85 °C
Maksymalna temperatura obudowy tc	85 °C
Stopień ochrony IP	IP67
Długość	164 mm
Szerokość	68 mm
Wysokość	39 mm
Rozstaw otworów	149 mm
Żywotność	do 50000 h
Gwarancja	5 lat
Rodzaj zasilacza	CV
Maksymalna moc wyjściowa [W]	75
Napięcie wejściowe	100 – 277 V
Stopień IP	IP67
Gwarancja [lata]	5
Maksymalna temperatura tc	85 °C
Temperatura przechowywania	-40–85 °C
Sprawność	>86 %
Współczynnik mocy	0.95
Wymiary D×Sz×W	164 × 68 × 39 mm
Żywotność [h]	up to 50000 h
Masa urządzenia	0.73 kg
Ochrona przed zwarciem	Tak
Ochrona przed przeciążeniem	Tak
Ochrona bez obciążenia	Tak
Informacja producenta: Product description	Constant voltage LED driver
Informacja producenta: Product description	Universal input voltage range
Informacja producenta: Product description	Maksymalna moc wyjściowa: 75 W.
Informacja producenta: Product description	Nominalna żywotność do 50,000 h.
Informacja producenta: Product description	Gwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing properties	Casing: aluminium, grey
Informacja producenta: Housing properties	Stopień ochrony: IP67.
Informacja producenta: Housing properties	Dry, damp and wet location
Informacja producenta: Housing properties	Potted version: higher protection against corrosion
Informacja producenta: Functions	Ochrona przed przegrzaniem.
Informacja producenta: Functions	Ochrona przed przeciążeniem.
Informacja producenta: Functions	Ochrona przed zwarciem.
Informacja producenta: Functions	Ochrona przy pracy bez obciążenia.

Punkty pracy

Punkt	Load	Prąd wyjściowy	Napięcie wyjściowe	Typowy pobór prądu	Moc wyjściowa	Typowy pobór mocy	Temperatura otoczenia ta
1	10.0 %	314.0 mA	23.9 V	70 mA; 69 mA; 95 mA	7.5 W	10.1 W; 10.6 W; 10.3 W	-40–60 °C
2	20.0 %	627.0 mA	23.9 V	96 mA; 103 mA; 168 mA	15 W	19.5 W; 19.6 W; 19.3 W	-40–60 °C
3	30.0 %	939.0 mA	23.8 V	121 mA; 136 mA; 234 mA	22.4 W	27.7 W; 27.5 W; 27.4 W	-40–60 °C
4	40.0 %	1252.0 mA	23.8 V	161 mA; 170 mA; 301 mA	29.9 W	35.9 W; 35.5 W; 35.6 W	-40–60 °C
5	50.0 %	1565.0 mA	23.8 V	188 mA; 201 mA; 369 mA	37.3 W	43.6 W; 43.4 W; 43.8 W	-40–60 °C
6	60.0 %	1878.0 mA	23.8 V	208 mA; 235 mA; 439 mA	44.8 W	51.6 W; 51.5 W; 52.3 W	-40–60 °C
7	70.0 %	2191.0 mA	23.8 V	234 mA; 270 mA; 509 mA	52.2 W	59.6 W; 59.7 W; 60.8 W	-40–60 °C
8	80.0 %	2503.0 mA	23.8 V	259 mA; 304 mA; 580 mA	59.7 W	67.6 W; 67.7 W; 69.2 W	-40–60 °C
9	90.0 %	2816.0 mA	23.8 V	287 mA; 339 mA; 651 mA	67.1 W	75.7 W; 75.9 W; 77.8 W	-40–60 °C
10	100.0 %	3130.0 mA	23.8 V	316 mA; 373 mA; 722 mA	74.5 W	83.8 W; 85 W; 86.3 W	-40–60 °C

Montaż / zastosowanie

Należy dobrać obciążenie do udokumentowanego napięcia i dopuszczalnej mocy. Parametry ściemniania i instalacji dotyczą tylko interfejsów wskazanych w dokumentacji tego artykułu.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com
