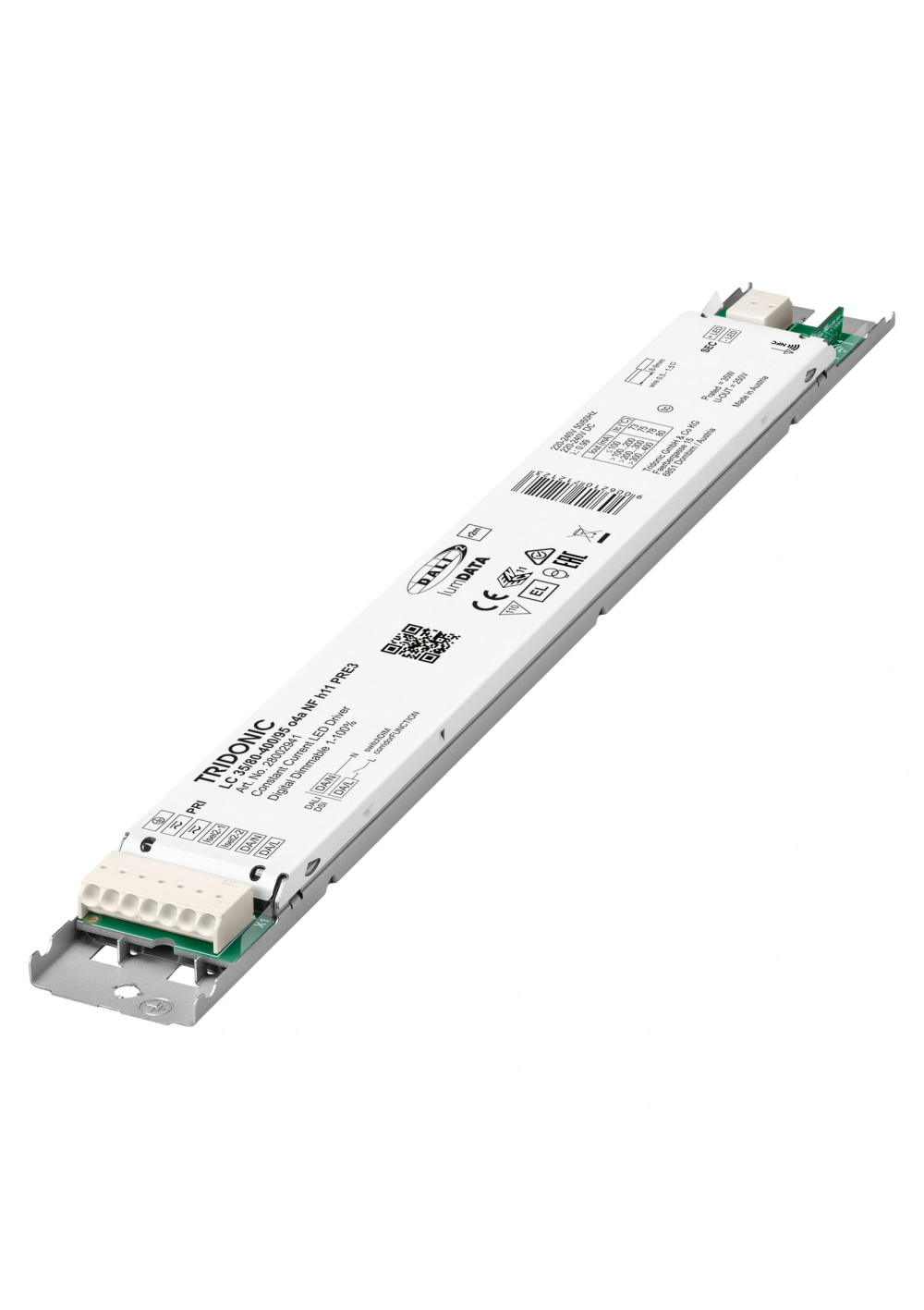

Zasilacz LED Tridonic LC 35W 24V lp SNC2 Zasilacz LED Tridonic LC 35W 24V lp SNC2 Rysunek wymiarowy LC 35W 24V lp SNC2
Zasilacz LED Tridonic LC 35W 24V lp SNC2
Zasilacz LED Tridonic LC 35W 24V lp SNC2

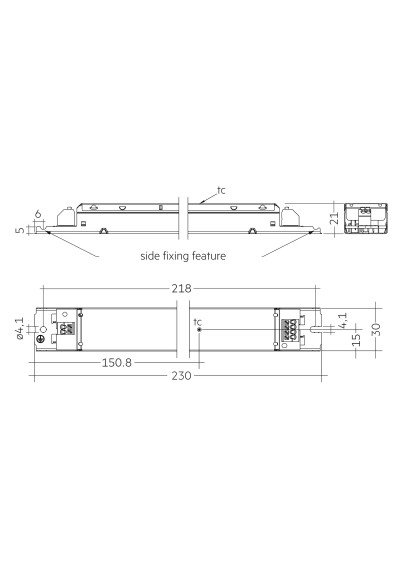

Rysunek wymiarowy LC 35W 24V lp SNC2

Zasilacz LED Tridonic LC 35W 24V lp SNC2

141,25 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Ściemnialne
zas_tridonic_87501091

Zasilacz LED Tridonic LC 35W 24V lp SNC2 to zasilacz stałonapięciowy LED o mocy do 35 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Dobór obciążenia zależy od właściwego okna pracy.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LC 35W 24V lp SNC2 to zasilacz stałonapięciowy LED z rodziny Driver LC 35W 24V lp SNC2. Oficjalny numer artykułu 87501091 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta87501091
Rodzina producentaDriver LC 35W 24V lp SNC2
Grupa produktów producentaLinear drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Częstotliwość zasilania50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu178 mA
Prąd upływu<0.5 mA
Typowy prąd wejściowy bez obciążenia20 mA
Pobór mocy40 W
Typowy pobór mocy bez obciążenia0.36 W
Typowa sprawność przy 230 V86 %
Współczynnik mocy λ — maksimum w zakresie pracy0.98
Współczynnik mocy λ — minimum w zakresie pracy0.8C
THD przy 230 V i pełnym obciążeniu<10 %
Czas uruchomienia<0.5 s
Czas wyłączenia<0.5 s
Czas podtrzymania0 s
Tolerancja napięcia wyjściowego23.5–25.5 V
Tętnienia napięcia wyjściowego niskiej częstotliwości±1.5 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout26 V
Odporność udarowa L–N1 kV
Odporność udarowa L/N–PE2 kV
Odporność na impulsy burst od strony zasilania1 kV
Stopień ochrony IPIP20
Długość230 mm
Szerokość30 mm
Wysokość21 mm
Żywotnośćdo 100000 h
Gwarancja5 lat
Rodzaj zasilaczaCV
Maksymalna moc wyjściowa [W]35
Napięcie znamionowe CV [V]24
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]5
THD<10 %
Sprawność86 %
Współczynnik mocy0.98
Wymiary D×Sz×W230 × 30 × 21 mm
Żywotność [h]up to 100000 h
Masa urządzenia0.163 kg
ŚciemnianieTak
Informacja producenta: Product descriptionConstant voltage LED driver
Informacja producenta: Product descriptionOutput voltage 24 V
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 35 W.
Informacja producenta: Product descriptionDo opraw w I i II klasie ochronności.
Informacja producenta: Product descriptionDimmable via external PWM LED dimmers attached on output side
Informacja producenta: Product descriptionPobór mocy w czuwaniu: < 0.5 W.
Informacja producenta: Product descriptionNominalna żywotność do 100,000 h.
Informacja producenta: Product descriptionGwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Typical applicationsDo oświetlenia wnęk, akcentowego oświetlenia fasad i integracji w sufitach.
Informacja producenta: Technical details24 V, 35 W
Informacja producenta: Technical detailsOutput LF voltage ripple (< 120 Hz) ± 1.5 %
Informacja producenta: Technical detailsMały przekrój urządzenia.
Informacja producenta: Technical detailsZaciski wciskane ułatwiają wykonanie połączeń.
Informacja producenta: System solutionTridonic LLE-FLEX ADV G2 600, 1,200, 1,800 lm/m
Informacja producenta: System solutionTridonic LLE-FLEX EXC 600, 1,200, 1,800, 2,500 lm/m
Informacja producenta: System solutionPołączenie przewodów z PCB przy użyciu akcesoriów Flex.

Punkty pracy

PunktLoadPrąd wyjściowyNapięcie wyjścioweTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tc
130.0 %438.0 mA24.0 V65 mA11 W13 W-20–50 °C70.0 °C
240.0 %583.0 mA24.0 V81 mA14 W16.7 W-20–50 °C70.0 °C
350.0 %729.0 mA24.0 V97 mA17 W20.7 W-20–50 °C70.0 °C
460.0 %875.0 mA24.0 V113 mA21 W24.5 W-20–50 °C70.0 °C
570.0 %1021.0 mA24.0 V129 mA24 W28.5 W-20–50 °C75.0 °C
680.0 %1166.0 mA24.0 V145 mA28 W32.2 W-20–50 °C75.0 °C
790.0 %1312.0 mA24.0 V162 mA31 W36.1 W-20–50 °C80.0 °C
8100.0 %1458.0 mA24.0 V178 mA35 W39.9 W-20–50 °C80.0 °C

Montaż / zastosowanie

Należy dobrać obciążenie do udokumentowanego napięcia i dopuszczalnej mocy. Parametry ściemniania i instalacji dotyczą tylko interfejsów wskazanych w dokumentacji tego artykułu.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_87501091

Opis

Rodzaj zasilacza
Stałonapięciowy (CV)
Moc zasilacza [W]
35
Napięcie wyjściowe zasilacza CV [V]
24
Wymiary (dł. x szer. x wys.) [mm]
230 × 30 × 21 mm
Stopień IP
20
Długość [mm]
230
Szerokość [mm]
30
Wysokość/grubość [mm]
21
Gwarancja [lata]
5
Napięcie wejściowe [V]
220-240
Współczynnik mocy
0.98
