Zasilacz LED Tridonic LC 18W 24V SR SNC SP Rysunek wymiarowy LC 18W 24V SR SNC SP
Zasilacz LED Tridonic LC 18W 24V SR SNC SP

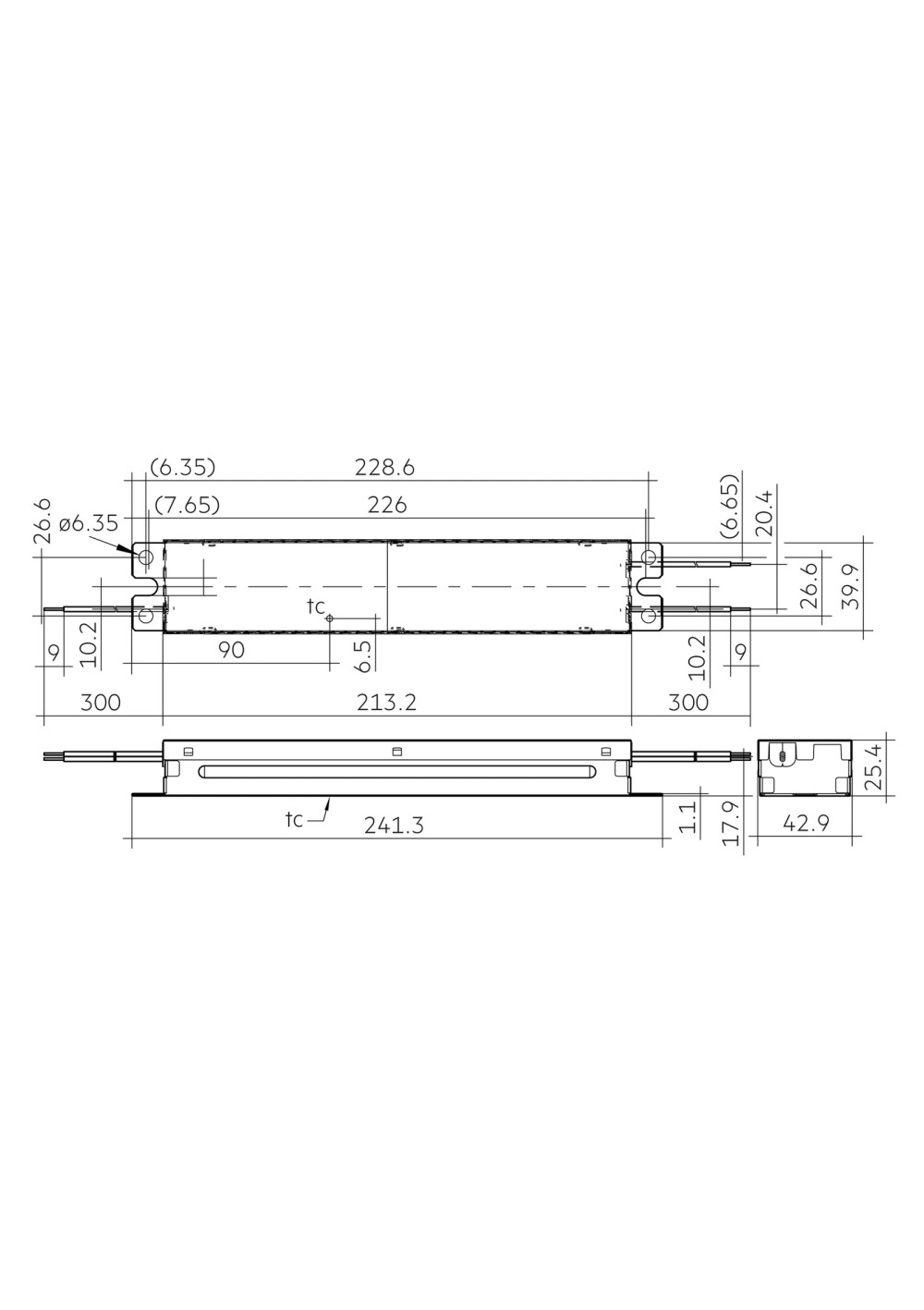

Rysunek wymiarowy LC 18W 24V SR SNC SP

Zasilacz LED Tridonic LC 18W 24V SR SNC SP

126,25 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Ściemnialne
zas_tridonic_87500932

Zasilacz LED Tridonic LC 18W 24V SR SNC SP to zasilacz stałonapięciowy LED o mocy do 18 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Dobór obciążenia zależy od właściwego okna pracy.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LC 18W 24V SR SNC SP to zasilacz stałonapięciowy LED z rodziny Driver LC 18W 24V SR SNC. Oficjalny numer artykułu 87500932 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta87500932
Rodzina producentaDriver LC 18W 24V SR SNC
Grupa produktów producentaCompact drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Częstotliwość zasilania50 / 60 Hz
Ochrona przed przepięciem320 V AC, 1 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu95 mA
Typowy prąd wejściowy bez obciążenia25 mA
Pobór mocy22 W
Typowy pobór mocy bez obciążenia0.3 W
Typowa sprawność przy 230 V86 %
Współczynnik mocy λ — maksimum w zakresie pracy0.95
THD przy 230 V i pełnym obciążeniu<10 %
Czas uruchomienia<0.5 s
Czas wyłączenia<0.2 s
Czas podtrzymania0 s
Tolerancja napięcia wyjściowego±1 V
Tętnienia napięcia wyjściowego niskiej częstotliwości±1.5 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout25 V
Odporność udarowa L–N1 kV
Odporność udarowa L/N–PE2 kV
Odporność na impulsy burst od strony zasilania1 kV
Stopień ochrony IPIP20
Długość127 mm
Szerokość43 mm
Wysokość30 mm
Żywotnośćdo 50000 h
Gwarancja5 lat
Rodzaj zasilaczaCV
Maksymalna moc wyjściowa [W]18
Napięcie znamionowe CV [V]24
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]5
THD<10 %
Sprawność86 %
Współczynnik mocy0.95
Wymiary D×Sz×W127 × 43 × 30 mm
Żywotność [h]up to 50000 h
Masa urządzenia0.092 kg
ŚciemnianieTak
Informacja producenta: Product descriptionIndependent constant voltage LED driver
Informacja producenta: Product descriptionOutput voltage 24 V
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 18 W.
Informacja producenta: Product descriptionDimmable via external PWM LED dimmers attached on output side
Informacja producenta: Product descriptionIn the single packaging (SP) each Driver has also an individual packaging
Informacja producenta: Product descriptionNominalna żywotność do 50,000 h.
Informacja producenta: Product descriptionGwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Typical applicationsDo oświetlenia wnęk, akcentowego oświetlenia fasad i integracji w sufitach.
Informacja producenta: Technical details24 V, 18 W
Informacja producenta: Technical detailsSmall design (127 x 43 x 30 mm)
Informacja producenta: Technical detailsOutput LF voltage ripple (< 120 Hz) ± 1.5 %
Informacja producenta: Technical detailsMały przekrój urządzenia.
Informacja producenta: Technical detailsZaciski wciskane ułatwiają wykonanie połączeń.
Informacja producenta: System solutionTridonic LLE-FLEX EXC 600, 1,200, 1,800, 2,500 lm/m
Informacja producenta: System solutionTridonic LLE-FLEX ADV G2 600, 1,200, 1,800 lm/m
Informacja producenta: System solutionTridonic LLE-FLEX SNC 600, 1,200, 1,800 lm/m
Informacja producenta: System solutionPołączenie przewodów z PCB przy użyciu akcesoriów Flex.

Punkty pracy

PunktLoadPrąd wyjściowyNapięcie wyjścioweTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tc
130.0 %225.0 mA24.0 V41 mA5.4 W6.5 W-25–50 °C65.0 °C
240.0 %300.0 mA24.0 V47 mA7.2 W8.4 W-25–50 °C65.0 °C
350.0 %375.0 mA24.0 V54 mA9 W10.4 W-25–50 °C65.0 °C
460.0 %450.0 mA24.0 V61 mA10.8 W12.5 W-25–50 °C65.0 °C
570.0 %525.0 mA24.0 V69 mA12.6 W14.5 W-25–50 °C65.0 °C
680.0 %600.0 mA24.0 V77 mA14.4 W16.5 W-25–50 °C65.0 °C
790.0 %675.0 mA24.0 V84 mA16.2 W18.5 W-25–50 °C65.0 °C
8100.0 %750.0 mA24.0 V95 mA18 W20.5 W-25–50 °C65.0 °C

Montaż / zastosowanie

Należy dobrać obciążenie do udokumentowanego napięcia i dopuszczalnej mocy. Parametry ściemniania i instalacji dotyczą tylko interfejsów wskazanych w dokumentacji tego artykułu.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_87500932

Opis

Rodzaj zasilacza
Stałonapięciowy (CV)
Moc zasilacza [W]
18
Napięcie wyjściowe zasilacza CV [V]
24
Wymiary (dł. x szer. x wys.) [mm]
127 × 43 × 30 mm
Stopień IP
20
Długość [mm]
127
Szerokość [mm]
43
Wysokość/grubość [mm]
30
Gwarancja [lata]
5
Napięcie wejściowe [V]
220-240
Współczynnik mocy
0.95
