Zasilacz LED Tridonic LCI 75W 100-700mA 250V flexC NF lp EXC3 Rysunek wymiarowy LCI 75W 100-700mA 250V flexC NF lp EXC3

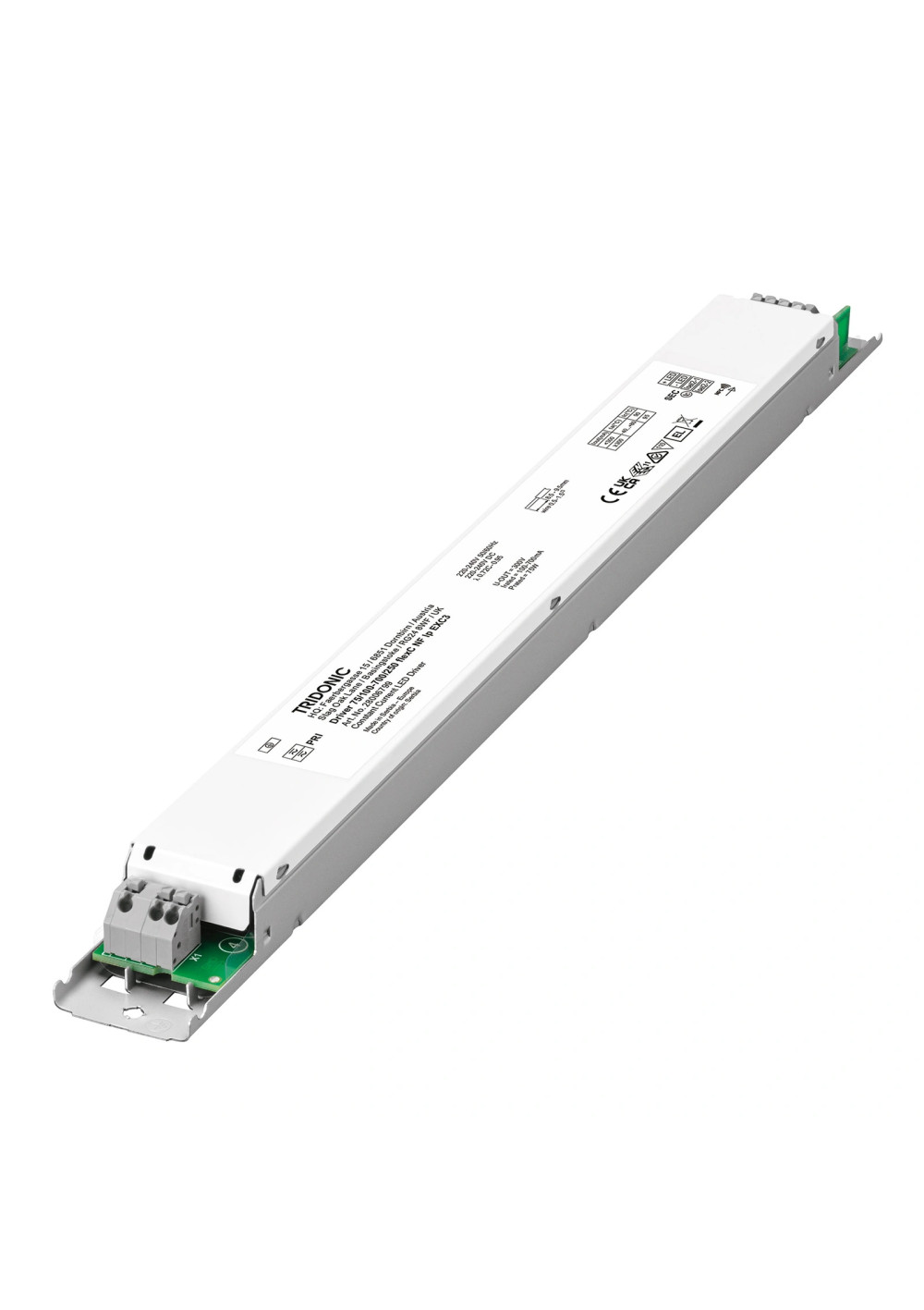

Zasilacz LED Tridonic LCI 75W 100-700mA 250V flexC NF lp EXC3

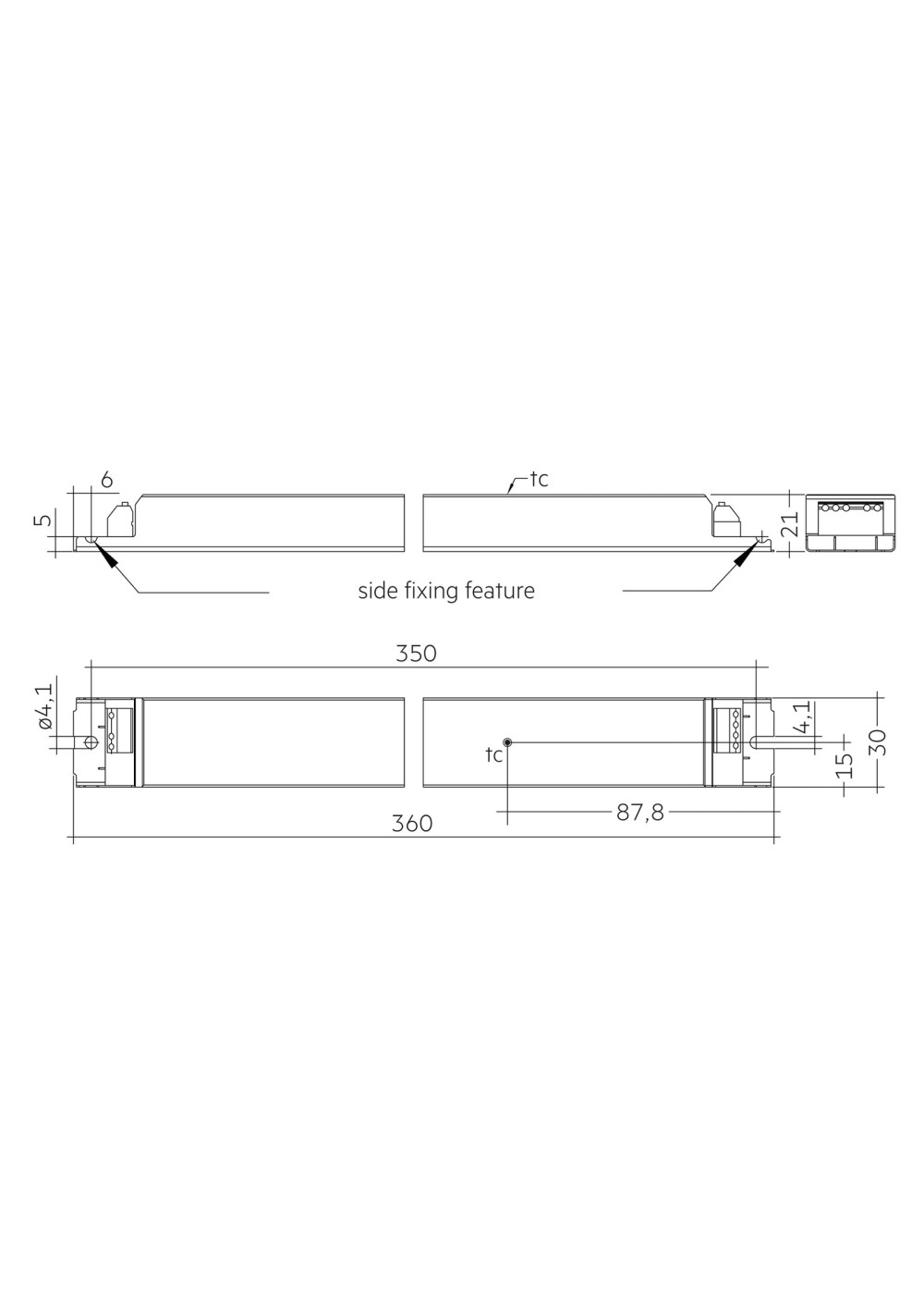

Rysunek wymiarowy LCI 75W 100-700mA 250V flexC NF lp EXC3

Zasilacz LED Tridonic LCI 75/100-700/250 flexC NF lp EXC3

236,00 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Stałoprądowe (CC)
zas_tridonic_87500919

Zasilacz LED Tridonic LCI 75W 100-700mA 250V flexC NF lp EXC3 to zasilacz stałoprądowy LED o mocy do 75 W. Zakres nastaw prądu wynosi 100–700 mA. Udokumentowane interfejsy i metody konfiguracji: NFC.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LCI 75W 100-700mA 250V flexC NF lp EXC3 to zasilacz stałoprądowy LED z rodziny Driver LCI 75W 100-700mA 250V flexC NF lp EXC3 (INDUSTRY). Oficjalny numer artykułu 87500919 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta87500919
Rodzina producentaDriver LCI 75W 100-700mA 250V flexC NF lp EXC3 (INDUSTRY)
Grupa produktów producentaLinear drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Zakres napięcia DC176 – 280 V
Częstotliwość zasilania0 / 50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu360 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji380 mA
Prąd upływu<0.5 mA
Typowy prąd wejściowy bez obciążenia35 mA
Pobór mocy81 W
Typowy pobór mocy bez obciążenia0.65 W
Typowa sprawność przy 230 V93 %
Współczynnik mocy λ — maksimum w zakresie pracy0.95
THD przy 230 V i pełnym obciążeniu<10 %
Czas uruchomienia<0.5 s; <0.5 s
Czas przełączenia AC/DC<0.5 s
Czas wyłączenia<0.03 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±3 %
Maksymalny niepowtarzalny szczytowy prąd wyjściowy800.0 mA
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±2 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout300 V
Odporność udarowa L–N4 kV
Odporność udarowa L/N–PE4 kV
Napięcie udarowe wyjścia względem PE4 kV
Stopień ochrony IPIP20
Długość360 mm
Szerokość30 mm
Wysokość21 mm
Żywotnośćdo 100000 h
Gwarancja8 years
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]75
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]8
THD<10 %
Sprawność93 %
Współczynnik mocy0.95
Wymiary D×Sz×W360 × 30 × 21 mm
Żywotność [h]up to 100000 h
Prąd min. [mA]100
Prąd max. [mA]700
Masa urządzenia0.302 kg
Interfejsy i konfiguracjaNFC
Metoda konfiguracjiNFC
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionConstant current built-in LED driver, particularly suitable for industrial applications in tough environments with elevated ambient temperatures such as cold warehouses or factories
Informacja producenta: Product descriptionAdjustable output current between 100 and 700 mA
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 75 W.
Informacja producenta: Product descriptionSuitable for mains voltage peaks (burst/surge) up to 4 kV
Informacja producenta: Product descriptionExpanded temperature range of -40 ... +80 °C
Informacja producenta: Product descriptionNominalna żywotność do 120,000 h (at ta 65 °C).
Informacja producenta: Product description8 years guarantee (conditions at https://www.tridonic.com/en/int/services/manufacturer-guarantee-conditions)
Informacja producenta: Housing propertiesWhite slim metal casing
Informacja producenta: Housing propertiesStopień ochrony: IP20.
Informacja producenta: InterfacesKomunikacja bliskiego zasięgu NFC.
Informacja producenta: InterfacesZaciski wciskane o kącie 45°.
Informacja producenta: FunctionsAdjustable output current in 1-mA-steps (I-SELECT 2 resistor or NFC)
Informacja producenta: FunctionsIntelligent Temperature Guard (overtemperature protection)
Informacja producenta: FunctionsIntelligent Voltage Guard (overvoltage and undervoltage monitoring)
Informacja producenta: FunctionsProtective features (overtemperature, short-circuit, overload, no-load, input voltage range)
Informacja producenta: FunctionsMoże być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: BenefitsFlexible configuration via companionSUITE (NFC) or I-SELECT 2
Informacja producenta: BenefitsOkno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: BenefitsExtended vibration damping
Informacja producenta: BenefitsIncreased safety through robust design and advanced testing under extreme test conditions
Informacja producenta: BenefitsHigh reliability through the selection of exclusive components
Informacja producenta: Typical applicationsFor linear/area lighting in industry applications

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tci-SELECT resistor value
1100.0 mA100 V; 250 V129 mA25 W28.1 W-40–80 °C90.0 °C—
2150.0 mA66 V; 250 V195 mA37.5 W41.3 W-40–80 °C90.0 °C33.33 kΩ
3200.0 mA50 V; 250 V247 mA50 W54.2 W-40–80 °C90.0 °C25 kΩ
4250.0 mA40 V; 250 V300 mA62.5 W67 W-40–80 °C90.0 °C20 kΩ
5300.0 mA40 V; 250 V354 mA75 W80 W-40–80 °C95.0 °C16.67 kΩ
6350.0 mA40 V; 215 V356 mA75.3 W80.3 W-40–80 °C95.0 °C14.29 kΩ
7400.0 mA40 V; 188 V355 mA75.2 W80.2 W-40–80 °C95.0 °C12.5 kΩ
8450.0 mA40 V; 168 V357 mA75.6 W80.6 W-40–80 °C95.0 °C11.11 kΩ
9500.0 mA40 V; 150 V354 mA75 W79.9 W-40–80 °C95.0 °C10 kΩ
10550.0 mA40 V; 136 V349 mA75 W79.6 W-40–80 °C95.0 °C9.09 kΩ
11600.0 mA40 V; 125 V353 mA74.8 W79.6 W-40–80 °C95.0 °C8.33 kΩ
12650.0 mA40 V; 115 V353 mA74.9 W80.4 W-40–80 °C95.0 °C7.69 kΩ
13700.0 mA40 V; 107 V349 mA75 W79.6 W-40–80 °C95.0 °CShort circuit (0 kΩ)

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_87500919

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
75
Prąd wyjściowy zasilacza CC [mA]
100-700
Okno pracy CC
40-250
Min. Napięcie wyj. zasilacza (CC)
40
Max. Napięcie wyj. zasilacza (CC)
250
Wymiary (dł. x szer. x wys.) [mm]
360 × 30 × 21 mm
Stopień IP
20
Długość [mm]
360
Szerokość [mm]
30
Wysokość/grubość [mm]
21
Gwarancja [lata]
8
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
100
Prąd max. zasilacza CC [mA]
700
Współczynnik mocy
0.95
