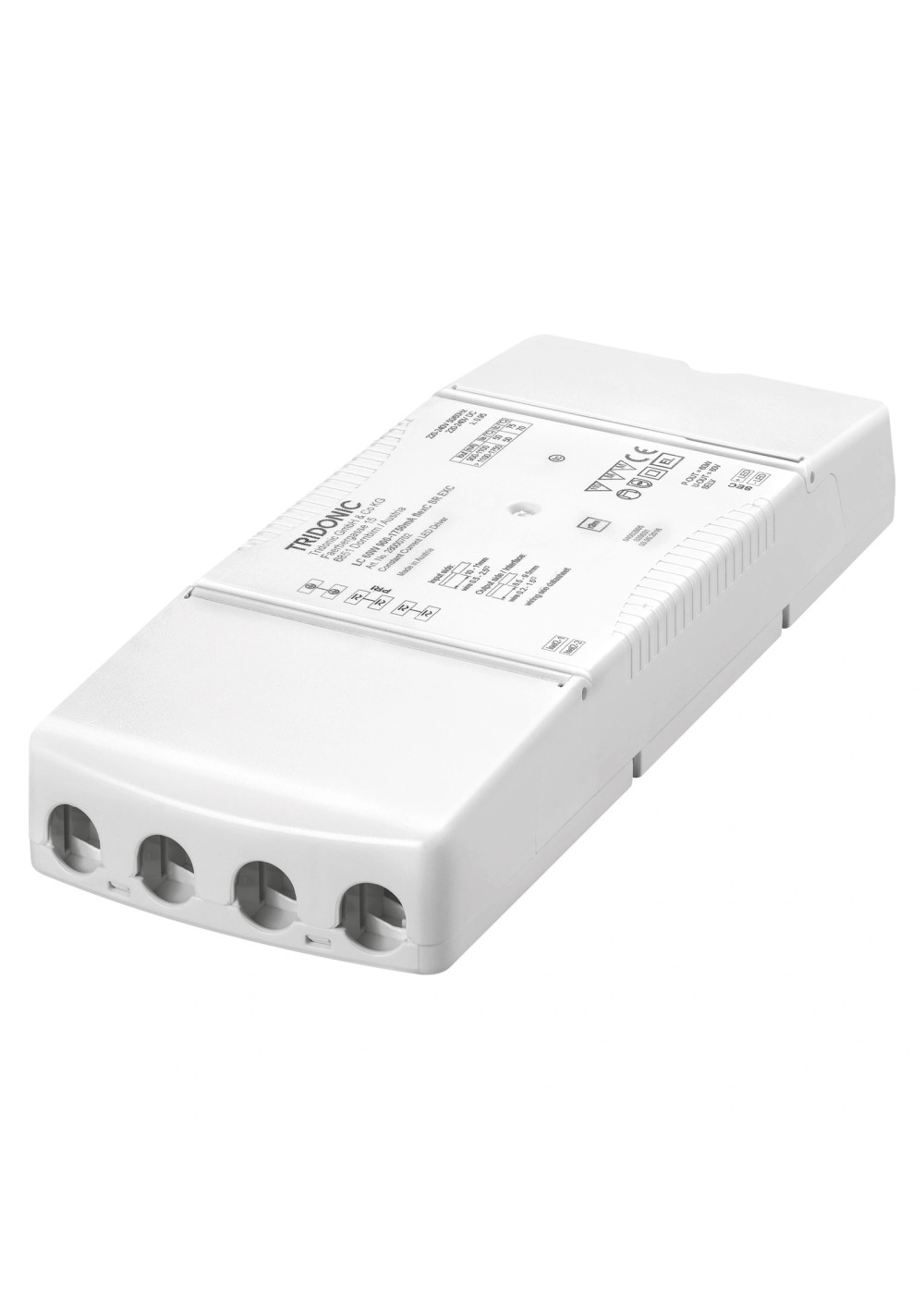

Zasilacz LED Tridonic LC 60W 900-1750mA flexC SR EXC Rysunek wymiarowy LC 60W 900-1750mA flexC SR EXC
Zasilacz LED Tridonic LC 60W 900-1750mA flexC SR EXC

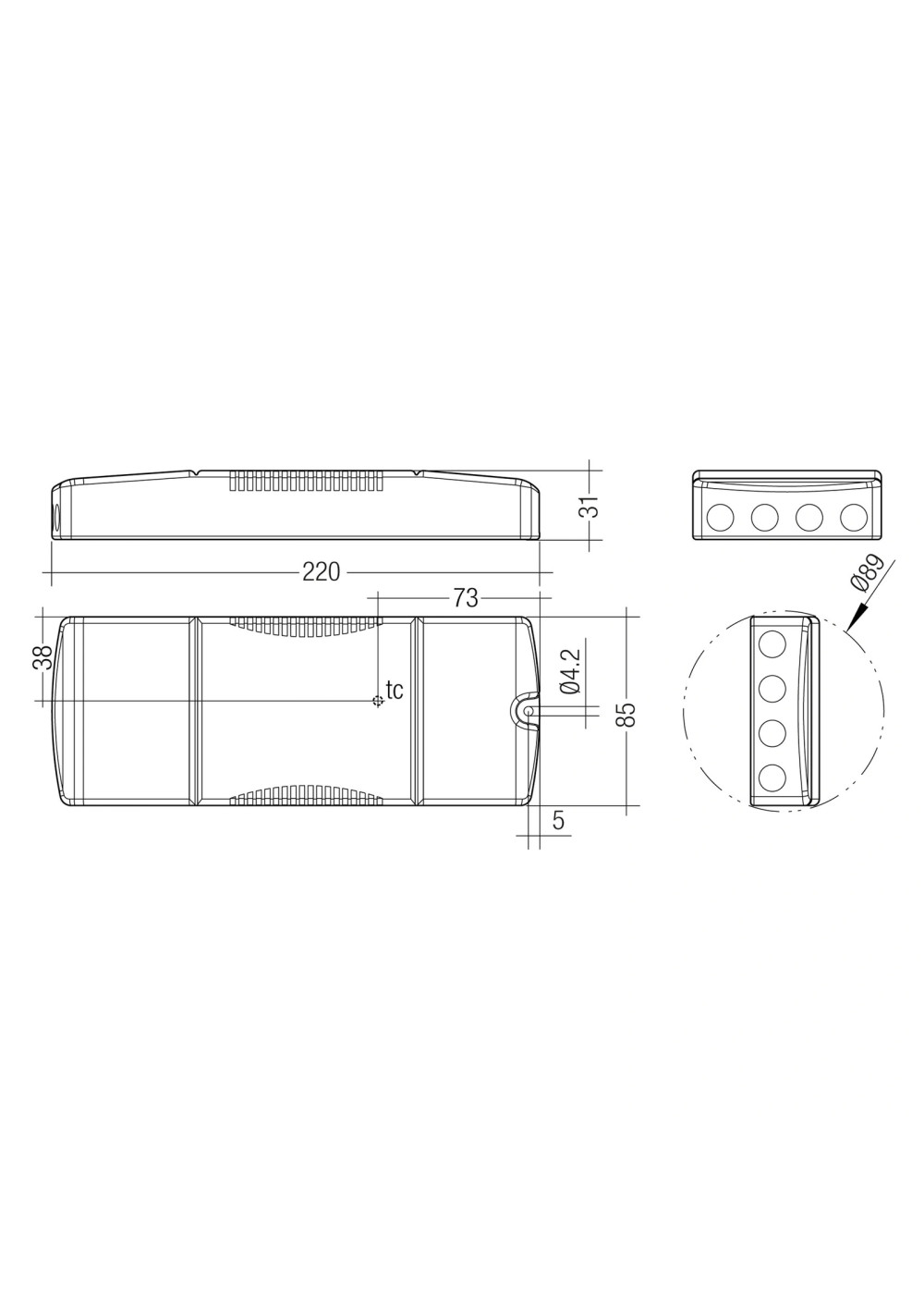

Rysunek wymiarowy LC 60W 900-1750mA flexC SR EXC

Zasilacz LED Tridonic LC 60W 900-1750mA flexC SR EXC

222,00 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Stałoprądowe (CC)
zas_tridonic_28000702

Zasilacz LED Tridonic LC 60W 900-1750mA flexC SR EXC to zasilacz stałoprądowy LED o mocy do 60 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Dobór obciążenia zależy od właściwego okna pracy.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LC 60W 900-1750mA flexC SR EXC to zasilacz stałoprądowy LED z rodziny Driver LC 60W 900–1750mA flexC SR EXC. Oficjalny numer artykułu 28000702 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta28000702
Rodzina producentaDriver LC 60W 900–1750mA flexC SR EXC
Grupa produktów producentaCompact drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Zakres napięcia DC176 – 280 V
Częstotliwość zasilania0 / 50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu306 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji137 mA
Prąd upływu<0.25 mA
Typowy prąd wejściowy bez obciążenia19.5 mA
Pobór mocy67 W
Typowy pobór mocy bez obciążenia0.08 W
Typowa sprawność przy 230 V90 %
Współczynnik mocy λ — maksimum w zakresie pracy0.95
THD przy 230 V i pełnym obciążeniu<10 %
Czas uruchomienia<0.5 s; <0.5 s
Czas przełączenia AC/DC<0.2 s
Czas wyłączenia<0.05 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±5 %
Max. output current peak (non-repetitive) + max. peak output current≤ output current +35 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±5 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout60 V
Odporność udarowa L–N1 kV
Odporność udarowa L/N–PE2 kV
Burst / surge peaks output side against PE<500 kV
Stopień ochrony IPIP20
Długość220 mm
Szerokość85 mm
Wysokość31 mm
Żywotnośćdo 100000 h
Gwarancja5 lat
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]60
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]5
THD<10 %
Sprawność90 %
Współczynnik mocy0.95
Wymiary D×Sz×W220 × 85 × 31 mm
Żywotność [h]up to 100000 h
Masa urządzenia0.278 kg
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionIndependent constant current LED driver
Informacja producenta: Product descriptionAdjustable output current between 900 and 1,750 mA via ready2mains Programmer or I-SELECT 2 plugs
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 60 W.
Informacja producenta: Product descriptionSprawność do 90 %.
Informacja producenta: Product descriptionNominalna żywotność do 100,000 h.
Informacja producenta: Product descriptionGwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing propertiesCasing: polycarbonate, white
Informacja producenta: Housing propertiesStopień ochrony: IP20.
Informacja producenta: Housing propertiesStrain relief with loop through function
Informacja producenta: Interfacesready2mains (configuration via mains)
Informacja producenta: InterfacesTerminal blocks: 0° / 45° push terminals (input / output)
Informacja producenta: FunctionsAdjustable output current in 1-mA-steps (ready2mains, I-SELECT 2)
Informacja producenta: FunctionsProtective features (overtemperature, short-circuit, overload, no-load, input voltage range)
Informacja producenta: FunctionsMoże być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: FunctionsFor cable cross-sections up to 2.5 mm²
Informacja producenta: BenefitsOkno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: BenefitsBest energy savings due to high efficiency
Informacja producenta: BenefitsFlexible configuration via ready2mains and I-SELECT 2
Informacja producenta: BenefitsNo tools required for installation
Informacja producenta: Typical applicationsFor downlight, spotlight and decorative applications

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tci-SELECT resistor value
1900.0 mA20 V; 54 V241 mA48.6 W53.8 W-25–50 °C82.0 °C—
2950.0 mA20 V; 54 V255 mA51.3 W57 W-25–50 °C82.0 °C5.26 kΩ
31000.0 mA20 V; 54 V265 mA54 W59.5 W-25–50 °C82.0 °C5 kΩ
41050.0 mA20 V; 54 V279 mA56.7 W62.8 W-25–50 °C82.0 °C4.76 kΩ
51100.0 mA20 V; 54 V291 mA59.4 W64.7 W-25–50 °C82.0 °C4.55 kΩ
61150.0 mA20 V; 52.2 V294 mA60 W65.5 W-25–50 °C82.0 °C4.35 kΩ
71200.0 mA20 V; 50 V292 mA60 W65.7 W-25–50 °C82.0 °C4.17 kΩ
81250.0 mA20 V; 48 V306 mA60 W66.7 W-25–50 °C74.0 °C4 kΩ
91300.0 mA20 V; 46.2 V295 mA60 W66.4 W-25–50 °C74.0 °C3.85 kΩ
101350.0 mA20 V; 44.4 V303 mA60 W66.1 W-25–50 °C74.0 °C3.7 kΩ
111400.0 mA20 V; 42.9 V294 mA60 W66.1 W-25–50 °C74.0 °C3.57 kΩ
121450.0 mA20 V; 41.4 V306 mA60 W66.6 W-25–50 °C74.0 °C3.45 kΩ
131500.0 mA20 V; 40 V296 mA60 W66.8 W-25–50 °C74.0 °C3.33 kΩ
141550.0 mA20 V; 38.7 V298 mA60 W66.7 W-25–50 °C74.0 °C3.23 kΩ
151600.0 mA20 V; 37.5 V295 mA60 W66.4 W-25–50 °C74.0 °C3.13 kΩ
161650.0 mA20 V; 37.5 V303 mA60 W66 W-25–50 °C74.0 °C3.03 kΩ
171700.0 mA20 V; 35.3 V297 mA60 W66.8 W-25–50 °C74.0 °C2.94 kΩ
181750.0 mA20 V; 34.3 V297 mA60 W66.8 W-25–50 °C74.0 °CShort circuit (0 kΩ)

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_28000702

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
60
Prąd wyjściowy zasilacza CC [mA]
900-1750
Okno pracy CC
20-54
Min. Napięcie wyj. zasilacza (CC)
20
Max. Napięcie wyj. zasilacza (CC)
54
Wymiary (dł. x szer. x wys.) [mm]
220 × 85 × 31 mm
Stopień IP
20
Długość [mm]
220
Szerokość [mm]
85
Wysokość/grubość [mm]
31
Gwarancja [lata]
5
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
900
Prąd max. zasilacza CC [mA]
1750
Współczynnik mocy
0.95
