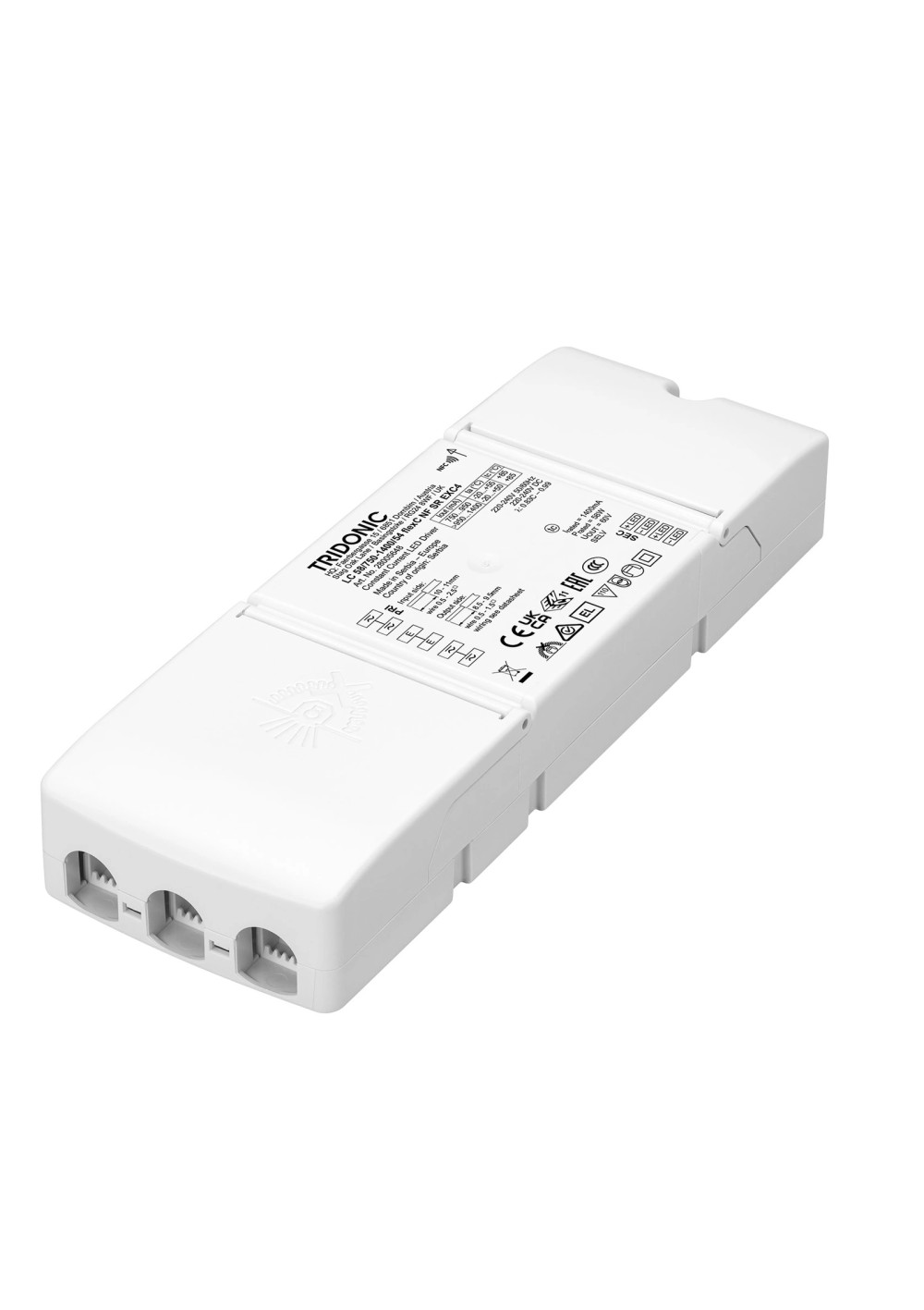

Zasilacz LED Tridonic LC 58/750-1400/54 flexC NF SR EXC4
Zasilacz LED Tridonic LC 58W 750-1400mA 54V flexC NF SR EXC4 to zasilacz stałoprądowy LED o mocy do 58 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: NFC.
Zasilacz LED Tridonic LC 58/750-1400/54 flexC NF SR EXC4
208,75 zł
Wysyłka w ciągu 8 - 10 dni roboczych
zas_tridonic_28005648
Zasilacz LED Tridonic LC 58W 750-1400mA 54V flexC NF SR EXC4 to zasilacz stałoprądowy LED o mocy do 58 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: NFC.
Dostawa
1-3 days (PL), 3-10 days (non-PL)
Polityka prywatności
Zwroty
14 dni
Zasilacz LED Tridonic LC 58W 750-1400mA 54V flexC NF SR EXC4 to zasilacz stałoprądowy LED z rodziny Driver LC 58W 750-1400mA flexC NF SR EXC4. Oficjalny numer artykułu 28005648 identyfikuje tę fizyczną wersję urządzenia.
Najważniejsze właściwości
Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.
Parametry techniczne
| Numer artykułu producenta | 28005648 |
|---|---|
| Rodzina producenta | Driver LC 58W 750-1400mA flexC NF SR EXC4 |
| Grupa produktów producenta | Compact drivers |
| Napięcie zasilania | 220 – 240 V |
| Zakres napięcia AC | 198 – 264 V |
| Zakres napięcia DC | 176 – 280 V |
| Częstotliwość zasilania | 0 / 50 / 60 Hz |
| Ochrona przed przepięciem | 320 V AC, 48 h |
| Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu | 277 mA |
| Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji | 302 mA |
| Typowy prąd wejściowy bez obciążenia | 15.5 mA |
| Pobór mocy | 63.5 W |
| Typowy pobór mocy bez obciążenia | 0.52 W |
| Zakres mocy wyjściowej | 11.3–58 W |
| Typowa sprawność przy 230 V | 90 % |
| Współczynnik mocy λ — maksimum w zakresie pracy | 0.99 |
| Współczynnik mocy λ — minimum w zakresie pracy | 0.82C |
| THD przy 230 V i pełnym obciążeniu | <10 % |
| Czas uruchomienia | <0.5 s; <0.5 s |
| Czas przełączenia AC/DC | <0.5 s |
| Czas wyłączenia | <0.1 s |
| Tolerancja prądu przy minimalnym/pełnym obciążeniu | ±5 % |
| Maksymalny niepowtarzalny szczytowy prąd wyjściowy | 1610.0 mA |
| Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu | ±5 % |
| P_ST_LM przy pełnym obciążeniu | ≤1 |
| SVM przy pełnym obciążeniu | ≤0.4 |
| Maksymalne napięcie wyjściowe Uout | 60 V |
| Odporność udarowa L–N | 1 kV |
| Odporność udarowa L/N–PE | 2 kV |
| Stopień ochrony IP | IP20 |

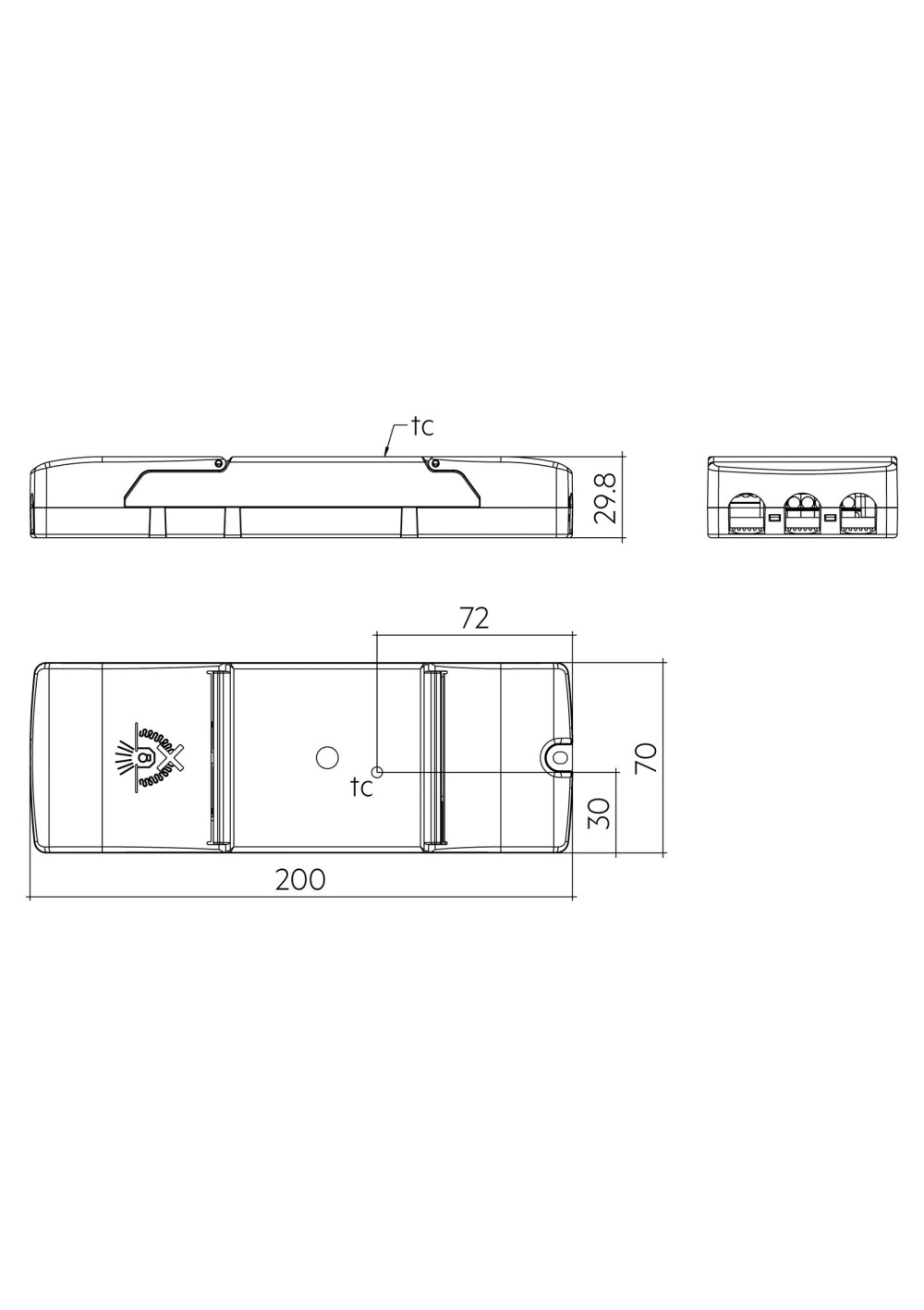

| Długość | 200 mm |
| Szerokość | 70 mm |
| Wysokość | 30 mm |
| Żywotność | do 100000 h |
| Gwarancja | 5 lat |
| Rodzaj zasilacza | CC |
| Maksymalna moc wyjściowa [W] | 58 |
| Napięcie wejściowe | 220 – 240 V |
| Stopień IP | IP20 |
| Gwarancja [lata] | 5 |
| THD | <10 % |
| Sprawność | 90 % |
| Współczynnik mocy | 0.99 |
| Wymiary D×Sz×W | 200 × 70 × 30 mm |
| Żywotność [h] | up to 100000 h |
| Masa urządzenia | 0.22 kg |
| Interfejsy i konfiguracja | NFC |
| Metoda konfiguracji | NFC |
| Ochrona przed zwarciem | Tak |
| Ochrona przed przeciążeniem | Tak |
| Ochrona bez obciążenia | Tak |
| Informacja producenta: Product description | Independent constant current LED driver |
| Informacja producenta: Product description | Maksymalna moc wyjściowa: 58 W. |
| Informacja producenta: Product description | Nominalna żywotność do 100,000 h. |
| Informacja producenta: Product description | Gwarancja producenta: 5 lat, na warunkach Tridonica. |
| Informacja producenta: Housing properties | Casing: makrolon, white |
| Informacja producenta: Housing properties | Stopień ochrony: IP20. |
| Informacja producenta: Housing properties | Strain relief with loop through function |
| Informacja producenta: Interfaces | Komunikacja bliskiego zasięgu NFC. |
| Informacja producenta: Interfaces | Terminal blocks: 0° / 45° push terminals (input / output) |
| Informacja producenta: Functions | Prąd wyjściowy jest ustawiany przez NFC w krokach co 1 mA. |
| Informacja producenta: Functions | Obsługuje jednoczesne programowanie NFC wielu urządzeń w pełnym kartonie. |
| Informacja producenta: Functions | Constant light output function (CLO) |
| Informacja producenta: Functions | Zabezpieczenia przed przegrzaniem, zwarciem, przeciążeniem i pracą bez obciążenia. |
| Informacja producenta: Functions | Może być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172. |
| Informacja producenta: Functions | For cable cross-sections up to 2.5 mm² |
| Informacja producenta: Benefits | Okno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED. |
| Informacja producenta: Benefits | No tools required for installation |
| Informacja producenta: Typical applications | For downlight, spotlight and decorative applications |
Punkty pracy
| Punkt | Prąd wyjściowy | Minimalne/maksymalne napięcie przewodzenia LED | Typowy pobór prądu | Moc wyjściowa | Typowy pobór mocy | Temperatura otoczenia ta | Maksymalna temperatura punktu tc |
|---|---|---|---|---|---|---|---|
| 1 | 750.0 mA | 15 V; 54 V | 199 mA | 40.5 W | 45.4 W | -20–55 °C | 85.0 °C |
| 2 | 800.0 mA | 15 V; 54 V | 212 mA | 43.2 W | 48.4 W | -20–55 °C | 85.0 °C |
| 3 | 900.0 mA | 15 V; 54 V | 237 mA | 48.6 W | 54.1 W | -20–55 °C | 85.0 °C |
| 4 | 1000.0 mA | 15 V; 54 V | 262 mA | 54 W | 60 W | -20–50 °C | 85.0 °C |
| 5 | 1050.0 mA | 15 V; 54 V | 275 mA | 56.7 W | 62.9 W | -20–50 °C | 85.0 °C |
| 6 | 1100.0 mA | 15 V; 52.7 V | 276 mA | 58 W | 63.2 W | -20–50 °C | 85.0 °C |
| 7 | 1200.0 mA | 15 V; 48.3 V | 277 mA | 58 W | 63.4 W | -20–50 °C | 85.0 °C |
| 8 | 1300.0 mA | 15 V; 44.6 V | 277 mA | 58 W | 63.4 W | -20–50 °C | 85.0 °C |
| 9 | 1400.0 mA | 15 V; 41.4 V | 277 mA | 58 W | 63.5 W | -20–50 °C | 85.0 °C |
Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.
Montaż / zastosowanie
Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.
Informacje dodatkowe
Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.
Główne źródło informacji: www.tridonic.com
Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.
zas_tridonic_28005648
Opis
- Rodzaj zasilacza
- Stałoprądowy (CC)
- Moc zasilacza [W]
- 58
- Prąd wyjściowy zasilacza CC [mA]
- 750-1400
- Okno pracy CC
- 15-54
- Min. Napięcie wyj. zasilacza (CC)
- 15
- Max. Napięcie wyj. zasilacza (CC)
- 54
- Wymiary (dł. x szer. x wys.) [mm]
- 200 × 70 × 30 mm
- Stopień IP
- 20
- Długość [mm]
- 200
- Szerokość [mm]
- 70
- Wysokość/grubość [mm]
- 30
- Gwarancja [lata]
- 5
- Napięcie wejściowe [V]
- 220-240
- Prąd min. zasilacza CC [mA]
- 750
- Prąd max. zasilacza CC [mA]
- 1400
- Współczynnik mocy
- 0.99
