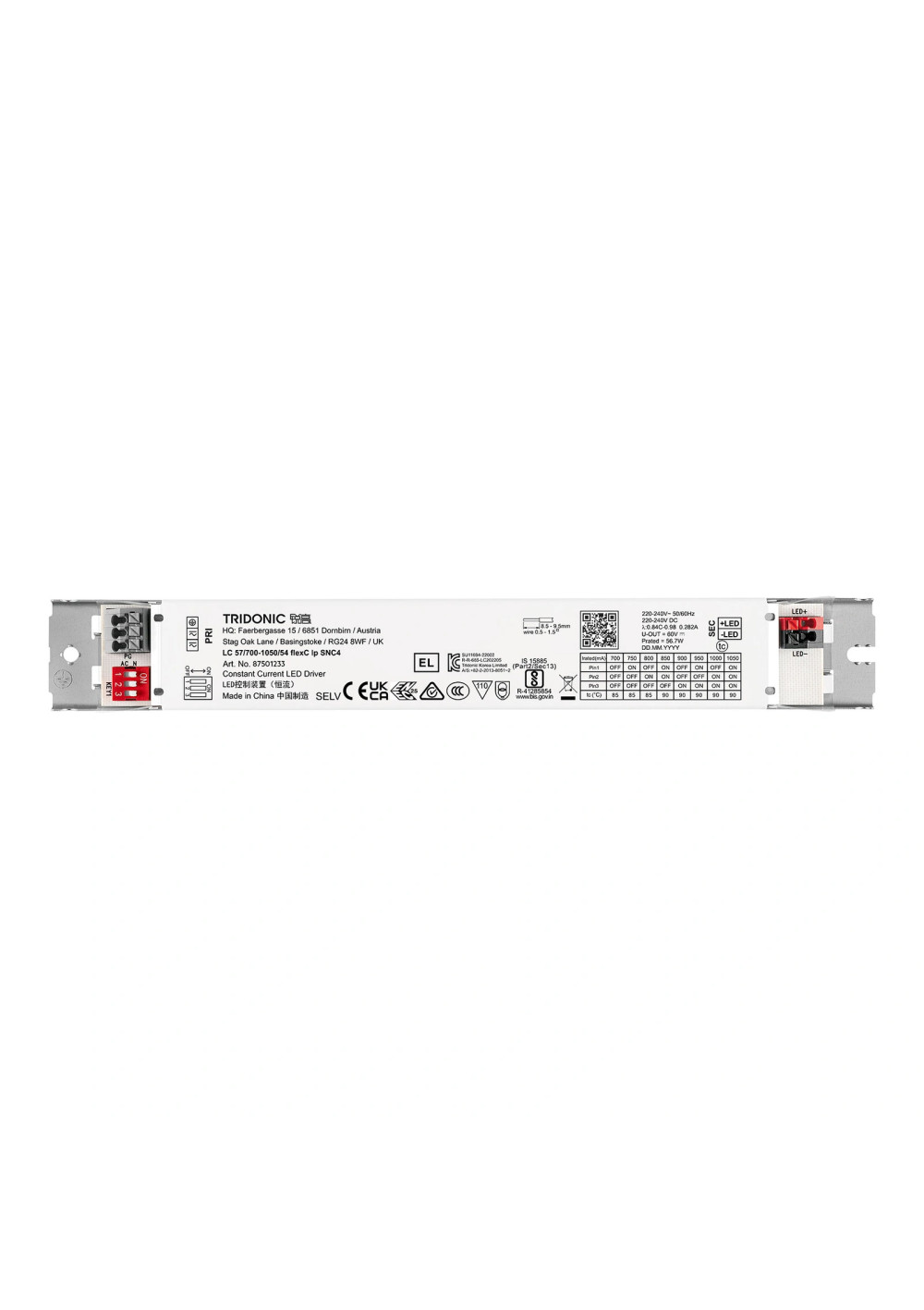

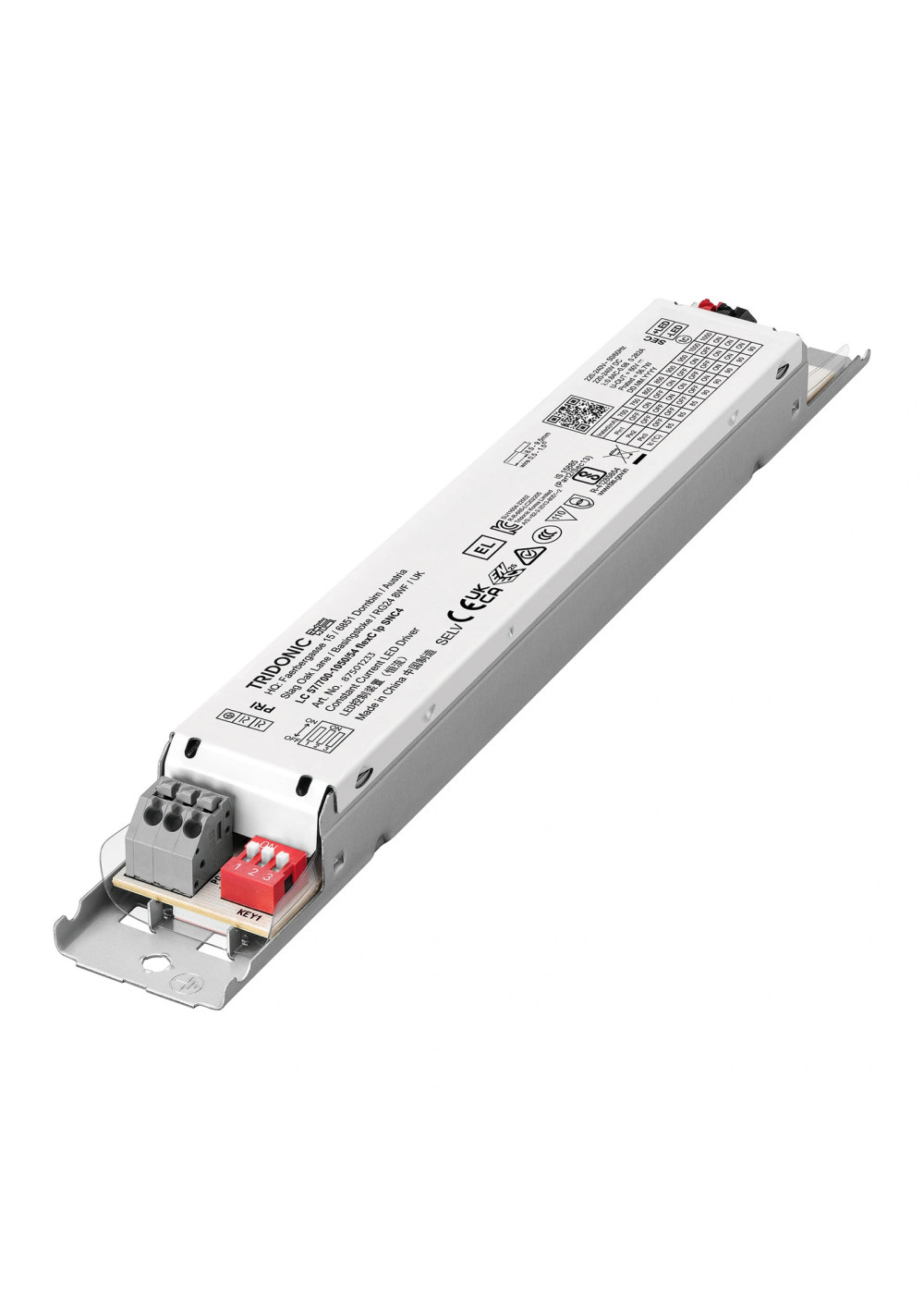

Zasilacz LED Tridonic LC 57/700-1050/54 flexC lp SNC4
Zasilacz LED Tridonic LC 57W 700-1050mA 54V flexC lp SNC4 to zasilacz stałoprądowy LED o mocy do 56.7 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Dobór obciążenia zależy od właściwego okna pracy.
Zasilacz LED Tridonic LC 57/700-1050/54 flexC lp SNC4
99,00 zł
Wysyłka w ciągu 1-2 dni roboczych
zas_tridonic_87501233
Zasilacz LED Tridonic LC 57W 700-1050mA 54V flexC lp SNC4 to zasilacz stałoprądowy LED o mocy do 56.7 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Dobór obciążenia zależy od właściwego okna pracy.
Dostawa
1-3 days (PL), 3-10 days (non-PL)
Polityka prywatności
Zwroty
14 dni
Zasilacz LED Tridonic LC 57W 700-1050mA 54V flexC lp SNC4 to zasilacz stałoprądowy LED z rodziny Driver LC 57W 700-1050mA flexC lp SNC4. Oficjalny numer artykułu 87501233 identyfikuje tę fizyczną wersję urządzenia.
Najważniejsze właściwości
Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.
Parametry techniczne
| Numer artykułu producenta | 87501233 |
|---|---|
| Rodzina producenta | Driver LC 57W 700-1050mA flexC lp SNC4 |
| Grupa produktów producenta | Linear drivers |
| Napięcie zasilania | 220 – 240 V |
| Zakres napięcia AC | 198 – 264 V |
| Zakres napięcia DC | 176 – 280 V |
| Częstotliwość zasilania | 0 / 50 / 60 Hz |
| Ochrona przed przepięciem | 320 V AC, 2 h |
| Prąd upływu | <0.45 mA |
| Prąd dotykowy przy połączeniu wyrównawczym | 450 µA |
| Prąd wejściowy | 282 mA |
| Zakres mocy wyjściowej | 14–56.7 W |
| Typowa sprawność przy 230 V | 88.5 % |
| Współczynnik mocy λ — maksimum w zakresie pracy | 0.98 |
| Współczynnik mocy λ — minimum w zakresie pracy | 0.84C |
| THD przy 230 V i pełnym obciążeniu | <15 % |
| Czas uruchomienia | ≤0.5 s; ≤0.6 s |
| Czas przełączenia AC/DC | ≤0.6 s |
| Czas wyłączenia | ≤0.5 s |
| Czas podtrzymania | 0 s |
| Tolerancja prądu przy minimalnym/pełnym obciążeniu | ±7.5 % |
| Maksymalny powtarzalny szczytowy prąd wyjściowy | 1185 mA |
| Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu | ±5 % |
| P_ST_LM przy pełnym obciążeniu | ≤1 |
| SVM przy pełnym obciążeniu | ≤0.4 |
| Maksymalne napięcie wyjściowe Uout | 60 V |
| Odporność udarowa L–N | 1 kV |
| Odporność udarowa L/N–PE | 2 kV |
| Odporność na impulsy burst od strony zasilania | 1 kV |
| Napięcie udarowe wyjścia względem PE | 3 kV |
| Temperatura otoczenia ta | 50 °C |
| Temperatura przechowywania ts | -40–80 °C |
| Stopień ochrony IP | IP20 |

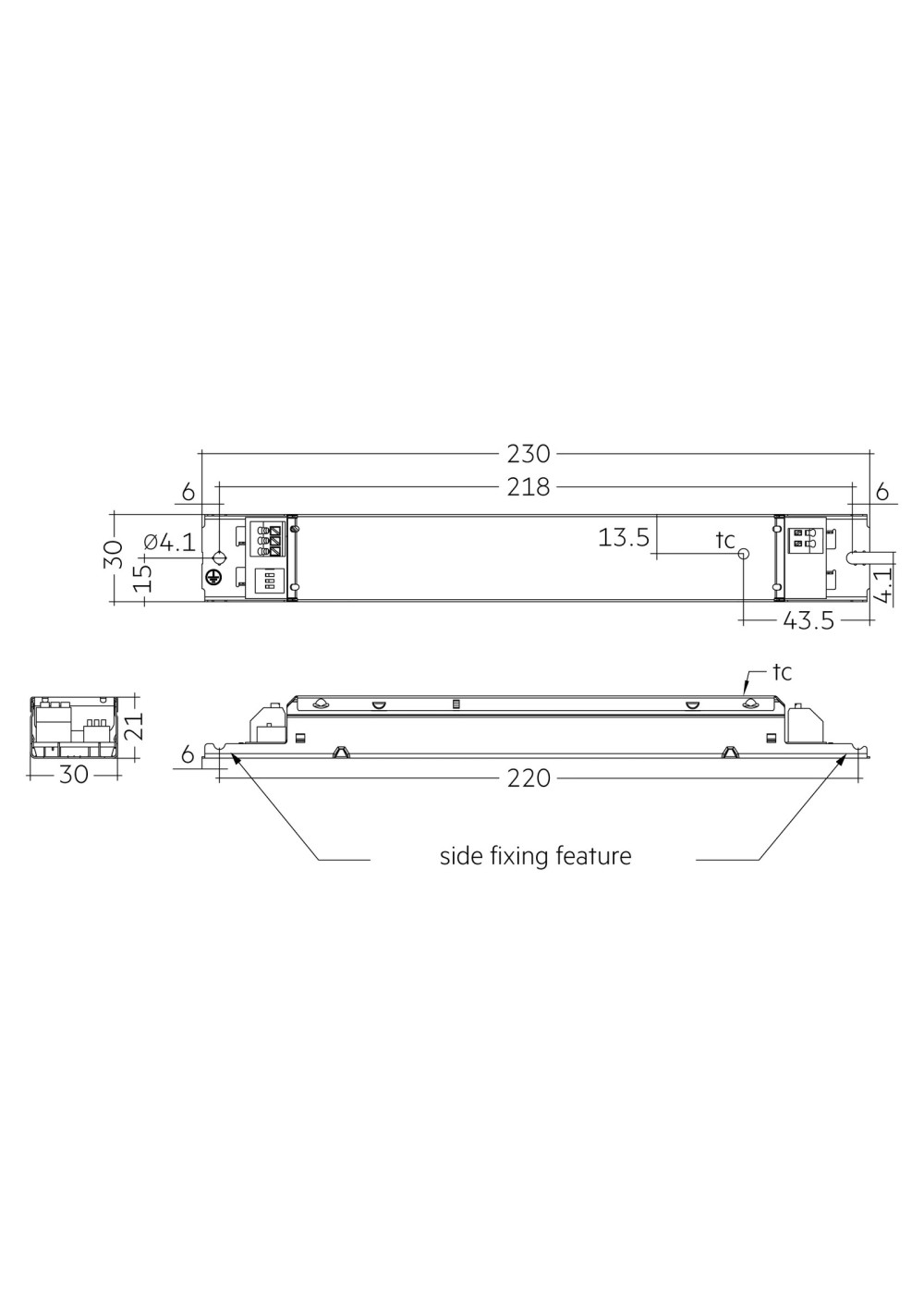

| Długość | 230 mm |
| Szerokość | 30 mm |
| Wysokość | 21 mm |
| Rozstaw otworów | 218 mm |
| Żywotność | do 100000 h |
| Gwarancja | 5 lat |
| Rodzaj zasilacza | CC |
| Maksymalna moc wyjściowa [W] | 56.7 |
| Napięcie wejściowe | 220 – 240 V |
| Stopień IP | IP20 |
| Gwarancja [lata] | 5 |
| Temperatura przechowywania | -40–80 °C |
| THD | <15 % |
| Sprawność | 88.5 % |
| Współczynnik mocy | 0.98 |
| Wymiary D×Sz×W | 230 × 30 × 21 mm |
| Żywotność [h] | up to 100000 h |
| Masa urządzenia | 0.168 kg |
| Ochrona przed zwarciem | Tak |
| Ochrona przed przeciążeniem | Tak |
| Ochrona bez obciążenia | Tak |
| Informacja producenta: Product description | Zasilacz stałoprądowy LED do montażu w oprawie. |
| Informacja producenta: Product description | Wersja z 3-pozycyjnym przełącznikiem DIP dotyczy produkcji od 20.12.2024. |
| Informacja producenta: Product description | Do opraw w I i II klasie ochronności. |
| Informacja producenta: Product description | Zabezpieczenie termiczne zgodne z EN 61347-2-13 C5e. |
| Informacja producenta: Product description | Selectable fixed output current 700, 750, 800, 850, 900, 950, 1,000 and 1,050 mA (pre-selected current 700 mA) |
| Informacja producenta: Product description | Maksymalna moc wyjściowa: 56.7 W. |
| Informacja producenta: Product description | Sprawność do 88.5 %. |
| Informacja producenta: Product description | Nominalna żywotność do 100,000 h. |
| Informacja producenta: Product description | Gwarancja producenta: 5 lat, na warunkach Tridonica. |
| Informacja producenta: Housing properties | Metalowa obudowa w kolorze białym. |
| Informacja producenta: Housing properties | Stopień ochrony: IP20. |
| Informacja producenta: Functions | Ochrona przed przeciążeniem. |
| Informacja producenta: Functions | Ochrona przed zwarciem. |
| Informacja producenta: Functions | Ochrona przy pracy bez obciążenia. |
Punkty pracy
| Punkt | Prąd wyjściowy | Minimalne/maksymalne napięcie przewodzenia LED | Typowy pobór prądu | Moc wyjściowa | Typowy pobór mocy | Temperatura otoczenia ta | Maksymalna temperatura punktu tc | Resistor / I-out select |
|---|---|---|---|---|---|---|---|---|
| 1 | 700.0 mA | 20 V; 54 V | 186 mA | 37.8 W | 41.4 W | -20–60 °C | 85.0 °C | 1=off / 2=off / 3=off |
| 2 | 750.0 mA | 20 V; 54 V | 199 mA | 40.5 W | 45.4 W | -20–60 °C | 85.0 °C | 1=on / 2=off / 3=off |
| 3 | 800.0 mA | 20 V; 54 V | 214 mA | 43.2 W | 48.4 W | -20–60 °C | 90.0 °C | 1=off / 2=on / 3=off |
| 4 | 850.0 mA | 20 V; 54 V | 229 mA | 45.9 W | 51.5 W | -20–60 °C | 90.0 °C | 1=on / 2=on / 3=off |
| 5 | 900.0 mA | 20 V; 54 V | 240 mA | 48.6 W | 54 W | -20–60 °C | 90.0 °C | 1=off / 2=off / 3=on |
| 6 | 950.0 mA | 20 V; 54 V | 252 mA | 51.3 W | 57.6 W | -20–60 °C | 90.0 °C | 1=on / 2=off / 3=on |
| 7 | 1000.0 mA | 20 V; 54 V | 266 mA | 54 W | 60.6 W | -20–60 °C | 90.0 °C | 1=off / 2=on / 3=on |
| 8 | 1050.0 mA | 20 V; 54 V | 282 mA | 56.7 W | 63.7 W | -20–60 °C | 90.0 °C | 1=on / 2=on / 3=on |
Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.
Montaż / zastosowanie
Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.
Informacje dodatkowe
Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.
Główne źródło informacji: www.tridonic.com
Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.
zas_tridonic_87501233
Opis
- Rodzaj zasilacza
- Stałoprądowy (CC)
- Moc zasilacza [W]
- 56.7
- Prąd wyjściowy zasilacza CC [mA]
- 700-1050
- Okno pracy CC
- 20-54
- Min. Napięcie wyj. zasilacza (CC)
- 20
- Max. Napięcie wyj. zasilacza (CC)
- 54
- Wymiary (dł. x szer. x wys.) [mm]
- 230 × 30 × 21 mm
- Stopień IP
- 20
- Długość [mm]
- 230
- Szerokość [mm]
- 30
- Wysokość/grubość [mm]
- 21
- Gwarancja [lata]
- 5
- Napięcie wejściowe [V]
- 220-240
- Prąd min. zasilacza CC [mA]
- 700
- Prąd max. zasilacza CC [mA]
- 1050
- Współczynnik mocy
- 0.98
