Zasilacz LED Tridonic LC 25W 350-1050mA flexC SC EXC Zasilacz LED Tridonic LC 25W 350-1050mA flexC SC EXC Rysunek wymiarowy LC 25W 350-1050mA flexC SC EXC

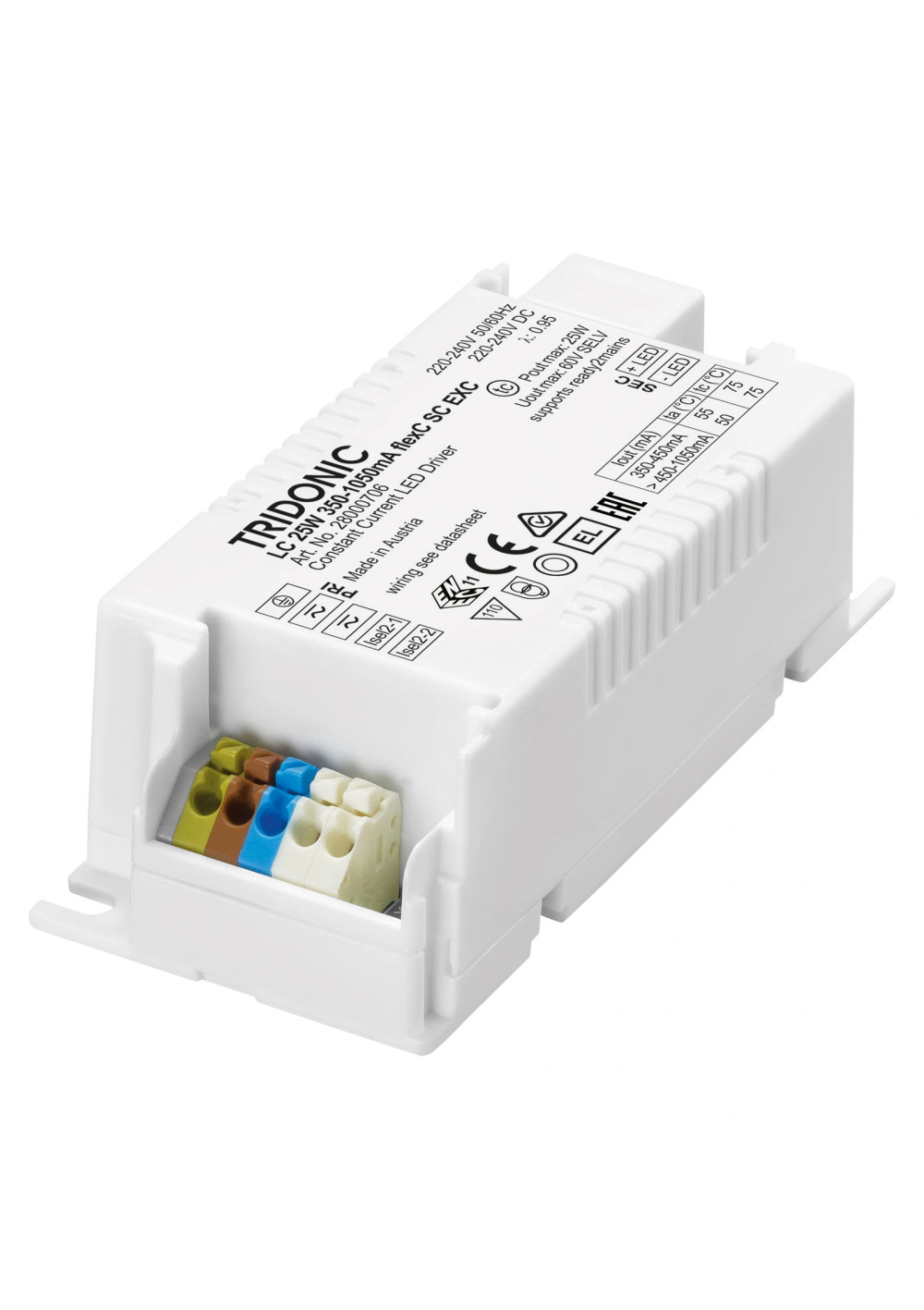

Zasilacz LED Tridonic LC 25W 350-1050mA flexC SC EXC
Zasilacz LED Tridonic LC 25W 350-1050mA flexC SC EXC

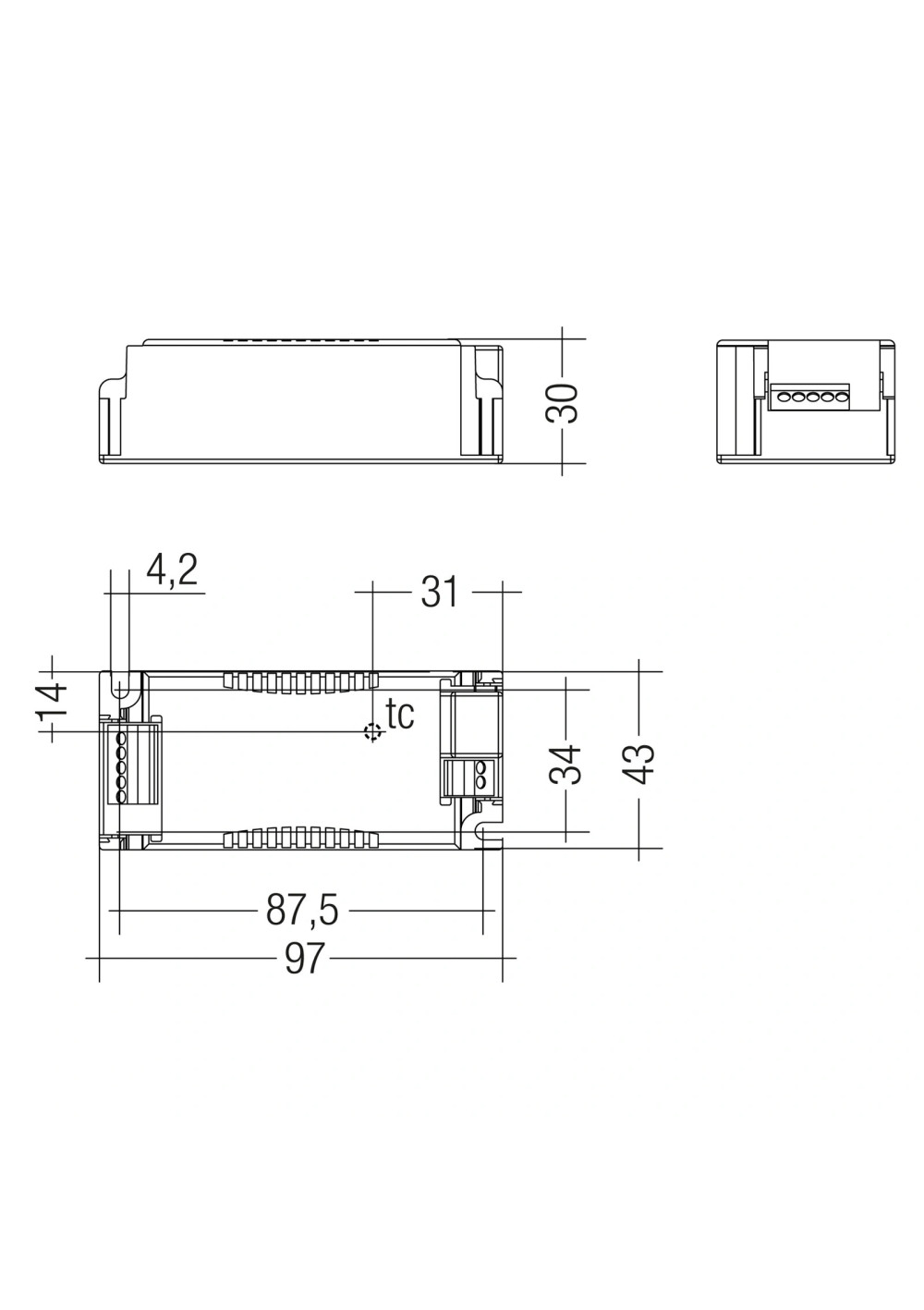

Rysunek wymiarowy LC 25W 350-1050mA flexC SC EXC

Zasilacz LED Tridonic LC 25W 350-1050mA flexC SC EXC

188,75 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Stałoprądowe (CC)
zas_tridonic_28000706

Zasilacz LED Tridonic LC 25W 350-1050mA flexC SC EXC to zasilacz stałoprądowy LED o mocy do 25 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Dobór obciążenia zależy od właściwego okna pracy.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LC 25W 350-1050mA flexC SC EXC to zasilacz stałoprądowy LED z rodziny Driver LC 25W 350–1050mA flexC SC EXC. Oficjalny numer artykułu 28000706 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta28000706
Rodzina producentaDriver LC 25W 350–1050mA flexC SC EXC
Grupa produktów producentaCompact drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Zakres napięcia DC176 – 280 V
Częstotliwość zasilania0 / 50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu140 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji70 mA
Prąd upływu<0.25 mA
Typowy prąd wejściowy bez obciążenia17 mA
Pobór mocy29 W
Typowy pobór mocy bez obciążenia0.6 W
Zakres mocy wyjściowej7–25 W
Typowa sprawność przy 230 V86 %
Współczynnik mocy λ — maksimum w zakresie pracy0.95
Współczynnik mocy λ — minimum w zakresie pracy0.71C
THD przy 230 V i pełnym obciążeniu<10 %
Czas uruchomienia<0.5 s; <0.5 s
Czas przełączenia AC/DC<0.2 s
Czas wyłączenia<0.05 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±5 %
Max. output current peak (non-repetitive) + max. peak output current≤ output current +35 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±5 %
Maksymalne napięcie wyjściowe Uout60 V
Odporność udarowa L–N1 kV
Odporność udarowa L/N–PE2 kV
Burst / surge peaks output side against PE<500 kV
Stopień ochrony IPIP20
Długość97 mm
Szerokość43 mm
Wysokość30 mm
Żywotnośćdo 100000 h
Gwarancja5 lat
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]25
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]5
THD<10 %
Sprawność86 %
Współczynnik mocy0.95
Wymiary D×Sz×W97 × 43 × 30 mm
Żywotność [h]up to 100000 h
Masa urządzenia0.093 kg
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionConstant current LED driver

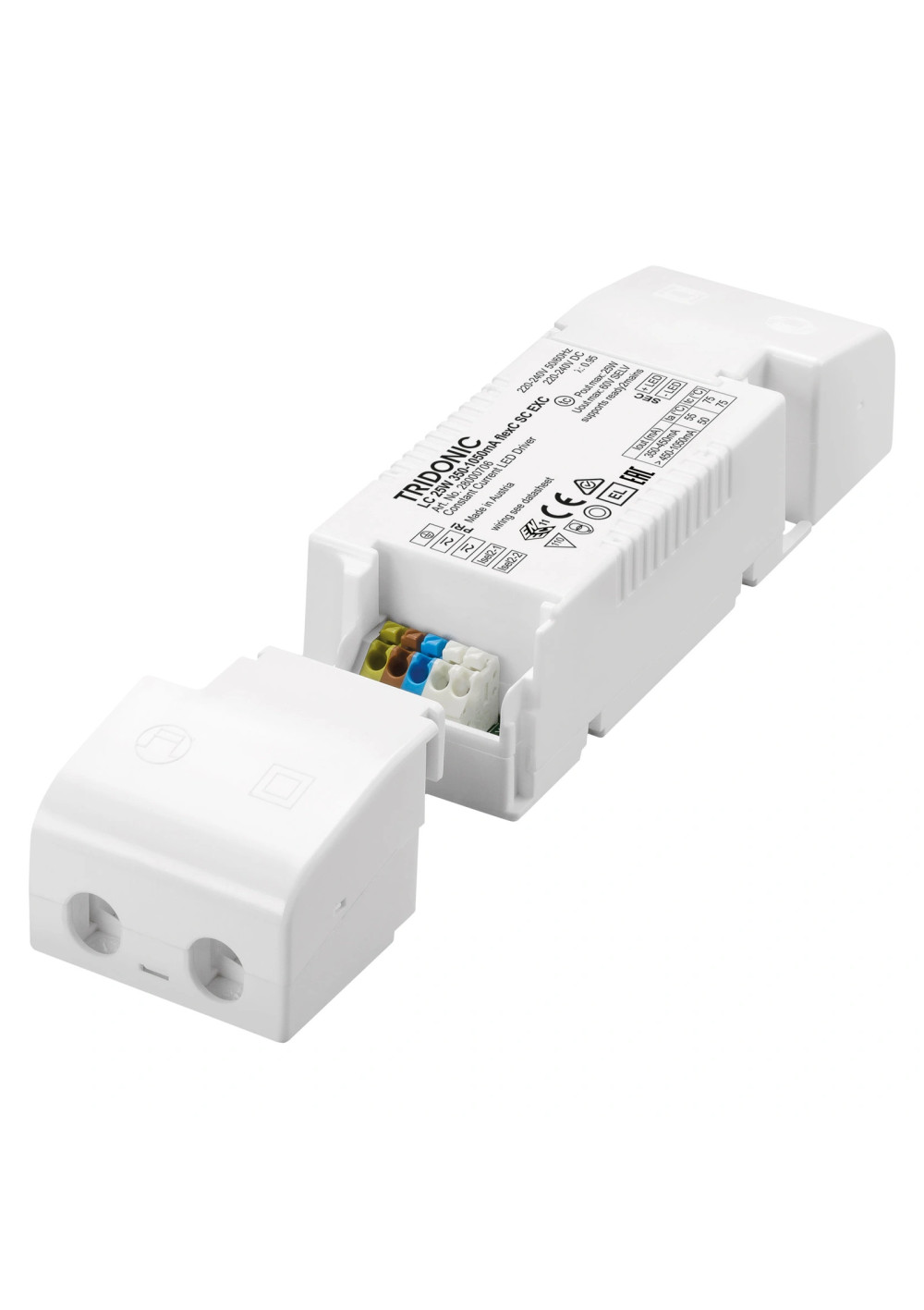

Informacja producenta: Product descriptionCan be either used built-in or independent with clip-on strain-relief (see accessory)
Informacja producenta: Product descriptionAdjustable output current between 350 and 1,050 mA via ready2mains Programmer or I-SELECT 2 plugs
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 25 W.
Informacja producenta: Product descriptionSprawność do 86 %.
Informacja producenta: Product descriptionNominalna żywotność do 100,000 h.
Informacja producenta: Product descriptionGwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing propertiesCasing: polycarbonate, white
Informacja producenta: Housing propertiesStopień ochrony: IP20.
Informacja producenta: Interfacesready2mains (configuration via mains)
Informacja producenta: InterfacesZaciski wciskane o kącie 45°.
Informacja producenta: FunctionsAdjustable output current in 1-mA-steps (ready2mains, I-SELECT 2)
Informacja producenta: FunctionsProtective features (overtemperature, short-circuit, overload, no-load, input voltage range)
Informacja producenta: FunctionsMoże być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: BenefitsOkno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: BenefitsBest energy savings due to high efficiency
Informacja producenta: BenefitsFlexible configuration via ready2mains and I-SELECT 2
Informacja producenta: Typical applicationsFor downlight, spotlight and decorative applications

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tci-SELECT resistor value
1350.0 mA20 V; 50 V97 mA17.5 W21 W-25–55 °C75.0 °C—
2400.0 mA20 V; 50 V106 mA20 W23 W-25–55 °C75.0 °C12.5 kΩ
3450.0 mA20 V; 50 V118 mA22.5 W26 W-25–55 °C75.0 °C11.11 kΩ
4500.0 mA20 V; 50 V133 mA25 W29 W-25–50 °C75.0 °C10 kΩ
5550.0 mA20 V; 45 V133 mA25 W29 W-25–50 °C75.0 °C9.09 kΩ
6600.0 mA20 V; 42 V133 mA25 W29 W-25–50 °C75.0 °C8.33 kΩ
7650.0 mA20 V; 38 V133 mA25 W29 W-25–50 °C75.0 °C7.69 kΩ
8700.0 mA20 V; 36 V133 mA25 W29 W-25–50 °C75.0 °C7.14 kΩ
9750.0 mA20 V; 33 V132 mA25 W29 W-25–50 °C75.0 °C6.67 kΩ
10800.0 mA20 V; 31 V132 mA25 W29 W-25–50 °C75.0 °C6.25 kΩ
11850.0 mA20 V; 29 V132 mA25 W29 W-25–50 °C75.0 °C5.88 kΩ
12900.0 mA20 V; 28 V132 mA25 W29 W-25–50 °C75.0 °C5.56 kΩ
13950.0 mA20 V; 26 V130 mA25 W29 W-25–50 °C75.0 °C5.26 kΩ
141000.0 mA20 V; 25 V130 mA25 W29 W-25–50 °C75.0 °C5 kΩ
151050.0 mA20 V; 24 V130 mA25 W29 W-25–50 °C75.0 °CShort circuit (0 kΩ)

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_28000706

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
25
Prąd wyjściowy zasilacza CC [mA]
350-1050
Okno pracy CC
20-50
Min. Napięcie wyj. zasilacza (CC)
20
Max. Napięcie wyj. zasilacza (CC)
50
Wymiary (dł. x szer. x wys.) [mm]
97 × 43 × 30 mm
Stopień IP
20
Długość [mm]
97
Szerokość [mm]
43
Wysokość/grubość [mm]
30
Gwarancja [lata]
5
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
350
Prąd max. zasilacza CC [mA]
1050
Współczynnik mocy
0.95
