Zasilacz LED Tridonic LC 20/100-1050/44 NF SR EXC3
Zasilacz LED Tridonic LC 20W 100-1050mA 44V NF SR EXC3 to zasilacz stałoprądowy LED o mocy do 20 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: NFC.
Zasilacz LED Tridonic LC 20/100-1050/44 NF SR EXC3
158,75 zł
Wysyłka w ciągu 8 - 10 dni roboczych
zas_tridonic_87500961
Zasilacz LED Tridonic LC 20W 100-1050mA 44V NF SR EXC3 to zasilacz stałoprądowy LED o mocy do 20 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Udokumentowane interfejsy i metody konfiguracji: NFC.
Dostawa
1-3 days (PL), 3-10 days (non-PL)
Polityka prywatności
Zwroty
14 dni
Zasilacz LED Tridonic LC 20W 100-1050mA 44V NF SR EXC3 to zasilacz stałoprądowy LED z rodziny Driver LC 20W 100-1050mA 44V NF SR EXC3. Oficjalny numer artykułu 87500961 identyfikuje tę fizyczną wersję urządzenia.
Najważniejsze właściwości
Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.
Parametry techniczne
| Numer artykułu producenta | 87500961 |
|---|---|
| Rodzina producenta | Driver LC 20W 100-1050mA 44V NF SR EXC3 |
| Grupa produktów producenta | Compact drivers |
| Napięcie zasilania | 220 – 240 V |
| Zakres napięcia AC | 198 – 264 V |
| Zakres napięcia DC | 176 – 270 V |
| Częstotliwość zasilania | 0 / 50 / 60 Hz |
| Ochrona przed przepięciem | 320 V AC, 48 h |
| Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu | 111 mA |
| Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji | 110 mA |
| Prąd upływu | <0.7 mA |
| Typowy prąd wejściowy bez obciążenia | <21 mA |
| Pobór mocy | 24.5 W |
| Typowy pobór mocy bez obciążenia | 0.995 W |
| Typowa sprawność przy 230 V | 81 % |
| Współczynnik mocy λ — maksimum w zakresie pracy | 0.93C |
| THD przy 230 V i pełnym obciążeniu | <20 % |
| Czas uruchomienia | <0.5 s; <0.8 s |
| Czas przełączenia AC/DC | <1 s |
| Czas wyłączenia | <0.2 s |
| Tolerancja prądu przy minimalnym/pełnym obciążeniu | ±5 % |
| Max. output current peak (non-repetitive) + max. peak output current | ≤ prąd wyjściowy +20 % |
| Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu | ±5 % |
| P_ST_LM przy pełnym obciążeniu | ≤1 |
| SVM przy pełnym obciążeniu | ≤0.4 |
| Maksymalne napięcie wyjściowe Uout | 60 V |
| Odporność udarowa L–N | 1 kV |
| Odporność udarowa L/N–PE | 2 kV |
| Napięcie udarowe wyjścia względem PE | 3 kV |
| Stopień ochrony IP | IP20 |

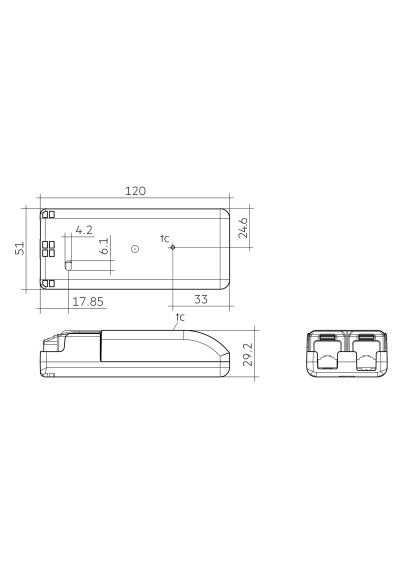

| Długość | 120 mm |
| Szerokość | 51 mm |
| Wysokość | 29 mm |
| Żywotność | do 100000 h |
| Gwarancja | 5 lat |
| Rodzaj zasilacza | CC |
| Maksymalna moc wyjściowa [W] | 20 |
| Napięcie wejściowe | 220 – 240 V |
| Stopień IP | IP20 |
| Gwarancja [lata] | 5 |
| THD | <20 % |
| Sprawność | 81 % |
| Wymiary D×Sz×W | 120 × 51 × 29 mm |
| Żywotność [h] | up to 100000 h |
| Masa urządzenia | 0.103 kg |
| Interfejsy i konfiguracja | NFC |
| Metoda konfiguracji | NFC |
| Ochrona przed zwarciem | Tak |
| Ochrona przed przeciążeniem | Tak |
| Ochrona bez obciążenia | Tak |
| Informacja producenta: Product description | Independent constant current LED driver |
| Informacja producenta: Product description | Prąd wyjściowy regulowany w zakresie 100 – 1,050 mA with NFC. |
| Informacja producenta: Product description | Maksymalna moc wyjściowa: 20 W. |
| Informacja producenta: Product description | Sprawność do 81 %. |
| Informacja producenta: Product description | Nominalna żywotność do 100,000 h. |
| Informacja producenta: Product description | Gwarancja producenta: 5 lat, na warunkach Tridonica. |
| Informacja producenta: Housing properties | Casing: polycarbonate, white |
| Informacja producenta: Housing properties | Stopień ochrony: IP20. |
| Informacja producenta: Housing properties | Toolless mounting of strain relief |
| Informacja producenta: Interfaces | Komunikacja bliskiego zasięgu NFC. |
| Informacja producenta: Functions | Prąd wyjściowy jest ustawiany przez NFC w krokach co 1 mA. |
| Informacja producenta: Functions | Zabezpieczenia przed przegrzaniem, zwarciem, przeciążeniem i pracą bez obciążenia. |
| Informacja producenta: Functions | Odporność udarowa: 1 kV (L – N). |
| Informacja producenta: Functions | Może być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172. |
| Informacja producenta: Functions | For cable cross-sections up to 2.5 mm² |
| Informacja producenta: Benefits | Konfiguracja przez companionSUITE z wykorzystaniem NFC. |
| Informacja producenta: Benefits | Okno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED. |
| Informacja producenta: Benefits | New strain relief concept – fast mounting and pre-assembled connection of the LED load possible |
| Informacja producenta: Typical applications | For applications in downlight and decorative luminaires |
Punkty pracy
| Punkt | Prąd wyjściowy | Minimalne/maksymalne napięcie przewodzenia LED | Typowy pobór prądu | Moc wyjściowa | Typowy pobór mocy | Temperatura otoczenia ta | Maksymalna temperatura punktu tc | Operating modes / Grouping |
|---|---|---|---|---|---|---|---|---|
| 1 | 100.0 mA | 15 V; 44 V | 43 mA | 4.4 W | 6.7 W | -20–50 °C | 70.0 °C | Max. output power ≤ 18 W |
| 2 | 200.0 mA | 7.5 V; 44 V | 60 mA | 8.8 W | 11.2 W | -20–50 °C | 70.0 °C | Max. output power ≤ 18 W |
| 3 | 300.0 mA | 7 V; 44 V | 78 mA | 13.2 W | 15.9 W | -20–50 °C | 70.0 °C | Max. output power ≤ 18 W |
| 4 | 400.0 mA | 7 V; 44 V | 97 mA | 17.6 W | 20.8 W | -20–50 °C | 75.0 °C | Max. output power ≤ 18 W |
| 5 | 500.0 mA | 7 V; 36 V | 107 mA | 18 W | 23.6 W | -20–50 °C | 75.0 °C | Max. output power ≤ 18 W |
| 6 | 600.0 mA | 7 V; 30.2 V | 101 mA | 18.1 W | 21.7 W | -20–50 °C | 75.0 °C | Max. output power ≤ 18 W |
| 7 | 700.0 mA | 7 V; 25.8 V | 102 mA | 18.1 W | 21.8 W | -20–50 °C | 75.0 °C | Max. output power ≤ 18 W |
| 8 | 800.0 mA | 7 V; 22.6 V | 103 mA | 18.1 W | 22.1 W | -20–50 °C | 75.0 °C | Max. output power ≤ 18 W |
| 9 | 900.0 mA | 7 V; 20 V | 104 mA | 18.1 W | 22.4 W | -20–50 °C | 75.0 °C | Max. output power ≤ 18 W |
| 10 | 1050.0 mA | 7 V; 17.1 V | 104 mA | 18 W | 22.5 W | -20–50 °C | 75.0 °C | Max. output power ≤ 18 W |
| 11 | 500.0 mA | 36 V; 40 V | 107 mA | 20 W | 23.5 W | -20–45 °C | 75.0 °C | Max. output power > 18 W |
| 12 | 600.0 mA | 30.2 V; 33.4 V | 108 mA | 20 W | 23.6 W | -20–45 °C | 75.0 °C | Max. output power > 18 W |
| 13 | 700.0 mA | 25.8 V; 28.5 V | 109 mA | 20 W | 24 W | -20–45 °C | 75.0 °C | Max. output power > 18 W |
| 14 | 800.0 mA | 22.6 V; 25 V | 110 mA | 20 W | 24.2 W | -20–45 °C | 75.0 °C | Max. output power > 18 W |
| 15 | 900.0 mA | 20 V; 22.2 V | 111 mA | 20 W | 24.5 W | -20–45 °C | 75.0 °C | Max. output power > 18 W |
| 16 | 1050.0 mA | 17.1 V; 19 V | 111 mA | 20 W | 24.5 W | -20–45 °C | 75.0 °C | Max. output power > 18 W |
Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.
Montaż / zastosowanie
Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.
Informacje dodatkowe
Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.
Główne źródło informacji: www.tridonic.com
Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.
zas_tridonic_87500961
Opis
- Rodzaj zasilacza
- Stałoprądowy (CC)
- Moc zasilacza [W]
- 20
- Prąd wyjściowy zasilacza CC [mA]
- 100-1050
- Okno pracy CC
- 7-44
- Min. Napięcie wyj. zasilacza (CC)
- 7
- Max. Napięcie wyj. zasilacza (CC)
- 44
- Wymiary (dł. x szer. x wys.) [mm]
- 120 × 51 × 29 mm
- Stopień IP
- 20
- Długość [mm]
- 120
- Szerokość [mm]
- 51
- Wysokość/grubość [mm]
- 29
- Gwarancja [lata]
- 5
- Napięcie wejściowe [V]
- 220-240
- Prąd min. zasilacza CC [mA]
- 100
- Prąd max. zasilacza CC [mA]
- 1050
