Zasilacz LED Tridonic LC 17W 250-700mA flexC C EXC Rysunek wymiarowy LC 17W 250-700mA flexC C EXC

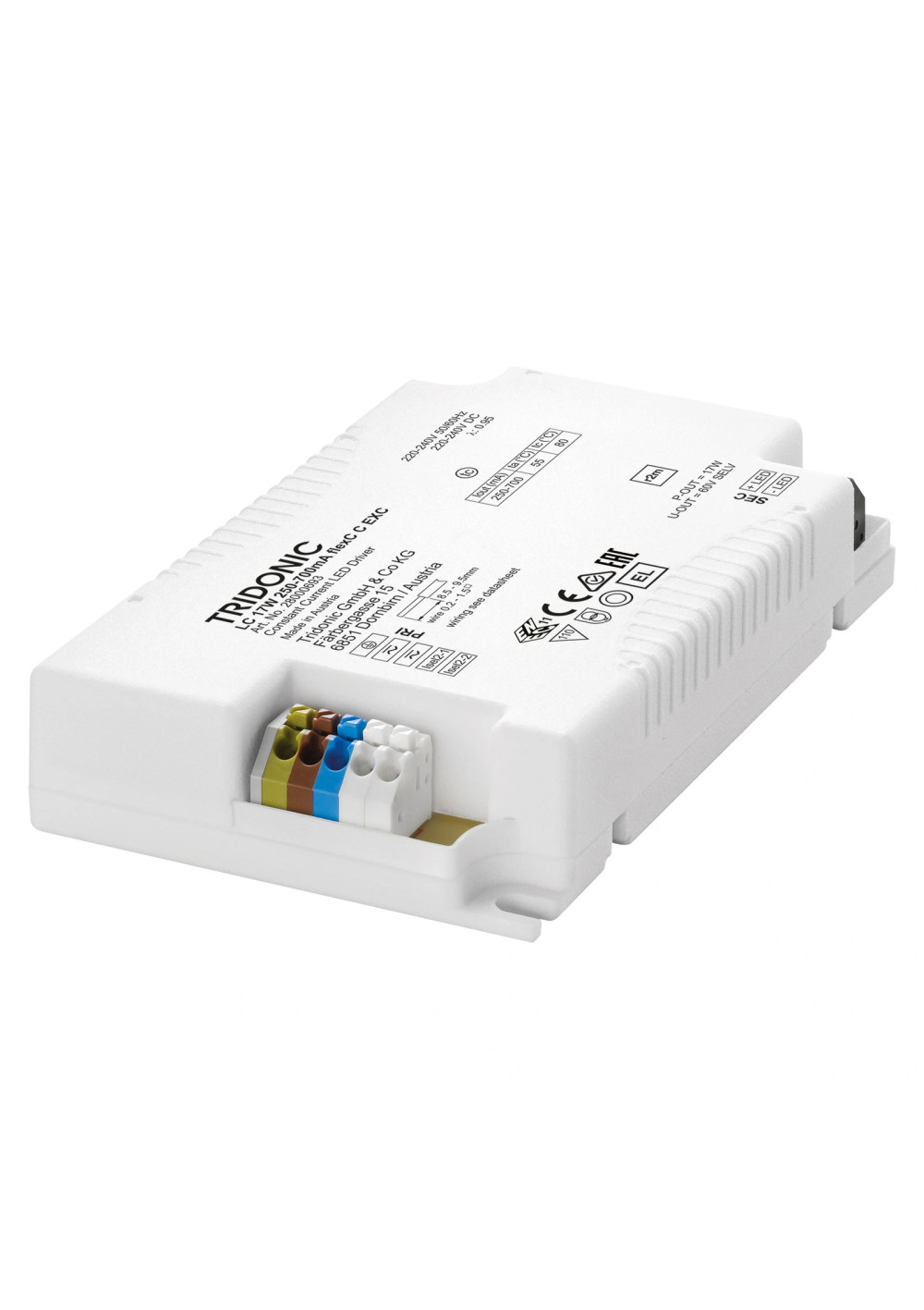

Zasilacz LED Tridonic LC 17W 250-700mA flexC C EXC

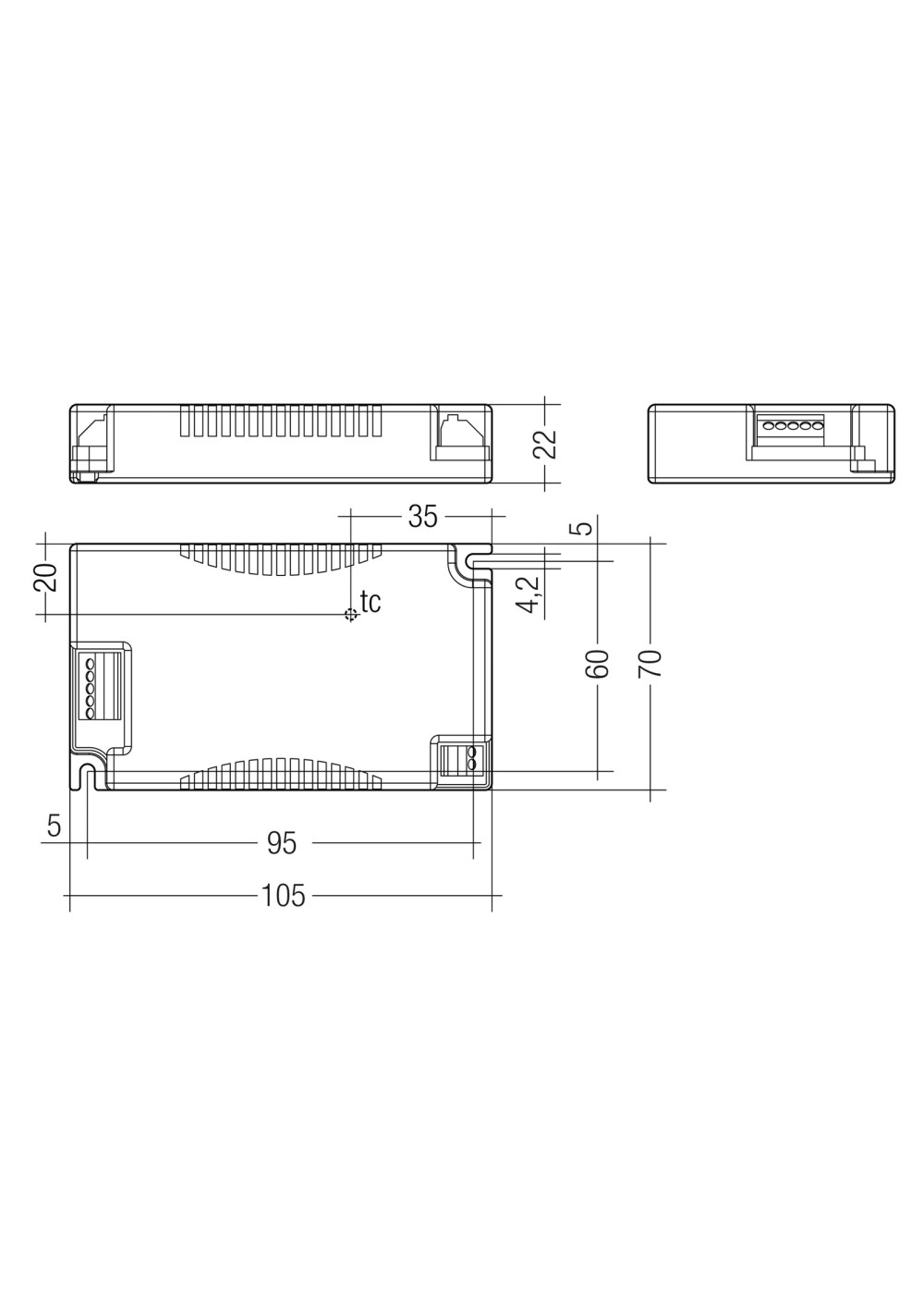

Rysunek wymiarowy LC 17W 250-700mA flexC C EXC

Zasilacz LED Tridonic LC 17W 250-700mA flexC C EXC

160,00 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Stałoprądowe (CC)
zas_tridonic_28000693

Zasilacz LED Tridonic LC 17W 250-700mA flexC C EXC to zasilacz stałoprądowy LED o mocy do 17 W. Zakres nastaw prądu wynosi 250–700 mA. Dobór obciążenia zależy od właściwego okna pracy.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LC 17W 250-700mA flexC C EXC to zasilacz stałoprądowy LED z rodziny Driver LC 17W 250–700mA flexC C EXC. Oficjalny numer artykułu 28000693 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta28000693
Rodzina producentaDriver LC 17W 250–700mA flexC C EXC
Grupa produktów producentaCompact drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Zakres napięcia DC176 – 280 V
Częstotliwość zasilania0 / 50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu94 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji55 mA
Prąd upływu<0.25 mA
Typowy prąd wejściowy bez obciążenia17 mA
Pobór mocy20.7 W
Typowy pobór mocy bez obciążenia0.6 W
Typowa sprawność przy 230 V84 %
Współczynnik mocy λ — maksimum w zakresie pracy0.95
THD przy 230 V i pełnym obciążeniu<10 %
Czas uruchomienia<0.5 s; <0.5 s
Czas przełączenia AC/DC<0.2 s
Czas wyłączenia<0.05 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±5 %
Max. output current peak (non-repetitive) + max. peak output current≤ output current +35 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±5 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout60 V
Odporność udarowa L–N1 kV
Odporność udarowa L/N–PE2 kV
Burst / surge peaks output side against PE<500 kV
Stopień ochrony IPIP20
Długość105 mm
Szerokość70 mm
Wysokość22 mm
Żywotnośćdo 100000 h
Gwarancja5 lat
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]17
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]5
THD<10 %
Sprawność84 %
Współczynnik mocy0.95
Wymiary D×Sz×W105 × 70 × 22 mm
Żywotność [h]up to 100000 h
Prąd min. [mA]250
Prąd max. [mA]700
Masa urządzenia0.118 kg
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionConstant current LED driver
Informacja producenta: Product descriptionAdjustable output current between 250 and 700 mA via ready2mains Programmer or I-SELECT 2 plugs
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 17 W.
Informacja producenta: Product descriptionSprawność do 84 %.
Informacja producenta: Product descriptionNominalna żywotność do 100,000 h.
Informacja producenta: Product descriptionGwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing propertiesCasing: polycarbonate, white
Informacja producenta: Housing propertiesStopień ochrony: IP20.
Informacja producenta: Interfacesready2mains (configuration via mains)
Informacja producenta: InterfacesZaciski wciskane o kącie 45°.
Informacja producenta: FunctionsAdjustable output current in 1-mA-steps (ready2mains, I-SELECT 2)
Informacja producenta: FunctionsProtective features (overtemperature, short-circuit, overload, no-load, input voltage range)
Informacja producenta: FunctionsIntelligent Voltage Guard (overvoltage and undervoltage monitoring)
Informacja producenta: FunctionsMoże być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: BenefitsOkno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: BenefitsBest energy savings due to high efficiency
Informacja producenta: BenefitsFlexible configuration via ready2mains and I-SELECT 2
Informacja producenta: Typical applicationsFor downlight, spotlight and decorative applications

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tci-SELECT resistor value
1250.0 mA15 V; 50 V74 mA12.5 W15.7 W-25–55 °C80.0 °C—
2300.0 mA15 V; 50 V85 mA15 W18.1 W-25–55 °C80.0 °C16.67 kΩ
3350.0 mA15 V; 48.6 V94 mA17 W20.4 W-25–55 °C80.0 °C14.29 kΩ
4400.0 mA15 V; 42.5 V94 mA17 W20.3 W-25–55 °C80.0 °C12.5 kΩ
5450.0 mA15 V; 37.8 V93 mA17 W20.2 W-25–55 °C80.0 °C11.11 kΩ
6500.0 mA15 V; 34 V94 mA17 W20.3 W-25–55 °C80.0 °C10 kΩ
7550.0 mA15 V; 30.9 V93 mA17 W20.2 W-25–55 °C80.0 °C9.09 kΩ
8600.0 mA15 V; 28.3 V93 mA17 W20.2 W-25–55 °C80.0 °C8.33 kΩ
9650.0 mA15 V; 26.2 V93 mA17 W20.2 W-25–55 °C80.0 °C7.69 kΩ
10700.0 mA15 V; 24.3 V93 mA17 W20.1 W-25–55 °C80.0 °CShort circuit (0 kΩ)

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_28000693

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
17
Prąd wyjściowy zasilacza CC [mA]
250-700
Okno pracy CC
15-50
Min. Napięcie wyj. zasilacza (CC)
15
Max. Napięcie wyj. zasilacza (CC)
50
Wymiary (dł. x szer. x wys.) [mm]
105 × 70 × 22 mm
Stopień IP
20
Długość [mm]
105
Szerokość [mm]
70
Wysokość/grubość [mm]
22
Gwarancja [lata]
5
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
250
Prąd max. zasilacza CC [mA]
700
Współczynnik mocy
0.95
