Zasilacz LED Tridonic LC 100W 1100-2100mA flexC SR EXC Rysunek wymiarowy LC 100W 1100-2100mA flexC SR EXC
Zasilacz LED Tridonic LC 100W 1100-2100mA flexC SR EXC

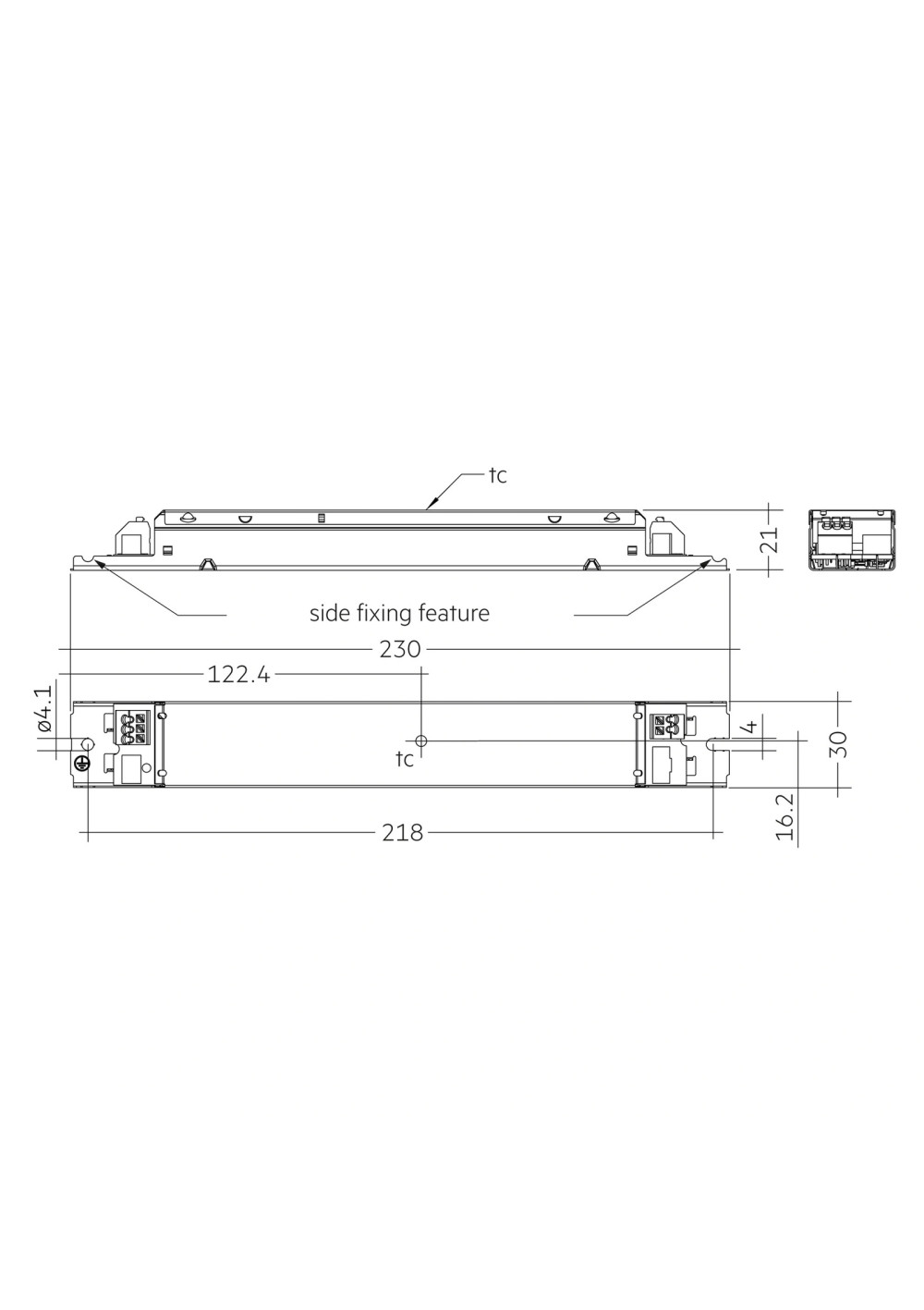

Rysunek wymiarowy LC 100W 1100-2100mA flexC SR EXC

Zasilacz LED Tridonic LC 100W 1100-2100mA flexC SR EXC

326,00 zł
Wysyłka w ciągu 8 - 10 dni roboczych
Stałoprądowe (CC)
zas_tridonic_28001573

Zasilacz LED Tridonic LC 100W 1100-2100mA flexC SR EXC to zasilacz stałoprądowy LED o mocy do 100 W. Parametry poszczególnych nastaw przedstawiono w tabeli punktów pracy. Dobór obciążenia zależy od właściwego okna pracy.

Ilość
Lista życzeń
Porównanie
  Dostawa

1-3 days (PL), 3-10 days (non-PL)



Polityka prywatności

  Zwroty

14 dni

Zasilacz LED Tridonic LC 100W 1100-2100mA flexC SR EXC to zasilacz stałoprądowy LED z rodziny Driver LC 100W 1100–2100mA flexC SR EXC. Oficjalny numer artykułu 28001573 identyfikuje tę fizyczną wersję urządzenia.

Najważniejsze właściwości

Parametry ogólne i dane konkretnego artykułu są rozdzielone od punktów pracy. Moc, dopuszczalne napięcie LED, sprawność i temperatury mogą zależeć od nastawy oraz obciążenia; wielowierszowe dane producenta przedstawiono w całości poniżej.

Parametry techniczne

Numer artykułu producenta28001573
Rodzina producentaDriver LC 100W 1100–2100mA flexC SR EXC
Grupa produktów producentaCompact drivers
Napięcie zasilania220 – 240 V
Zakres napięcia AC198 – 264 V
Zakres napięcia DC176 – 280 V
Częstotliwość zasilania0 / 50 / 60 Hz
Ochrona przed przepięciem320 V AC, 48 h
Typowy prąd wejściowy przy 230 V, 50 Hz i pełnym obciążeniu482 mA
Typowy prąd przy 220 V DC i poziomie ściemnienia podanym w dokumentacji342 mA
Prąd upływu<0.25 mA
Typowy prąd wejściowy bez obciążenia60 mA
Pobór mocy109 W
Typowy pobór mocy bez obciążenia0.111 W
Typowa sprawność przy 230 V92 %
Współczynnik mocy λ — maksimum w zakresie pracy0.95
THD przy 230 V i pełnym obciążeniu<10 %
Czas uruchomienia<0.5 s; <0.5 s
Czas przełączenia AC/DC<0.3 s
Czas wyłączenia<0.05 s
Tolerancja prądu przy minimalnym/pełnym obciążeniu±5 %
Max. output current peak (non-repetitive) + max. peak output current≤ output current +35 %
Tętnienia prądu wyjściowego <120 Hz przy pełnym obciążeniu±5 %
P_ST_LM przy pełnym obciążeniu≤1
SVM przy pełnym obciążeniu≤0.4
Maksymalne napięcie wyjściowe Uout60 V
Odporność udarowa L–N1 kV
Odporność udarowa L/N–PE2 kV
Burst / surge peaks output side against PE<500 kV
Stopień ochrony IPIP20
Długość235 mm
Szerokość100 mm
Wysokość31 mm
Żywotnośćdo 100000 h
Gwarancja5 lat
Rodzaj zasilaczaCC
Maksymalna moc wyjściowa [W]100
Napięcie wejściowe220 – 240 V
Stopień IPIP20
Gwarancja [lata]5
THD<10 %
Sprawność92 %
Współczynnik mocy0.95
Wymiary D×Sz×W235 × 100 × 31 mm
Żywotność [h]up to 100000 h
Masa urządzenia0.351 kg
Ochrona przed zwarciemTak
Ochrona przed przeciążeniemTak
Ochrona bez obciążeniaTak
Informacja producenta: Product descriptionIndependent constant current LED driver
Informacja producenta: Product descriptionAdjustable output current between 1,100 and 2,100 mA via ready2mains Programmer or I-SELECT 2 plugs
Informacja producenta: Product descriptionMaksymalna moc wyjściowa: 100 W.
Informacja producenta: Product descriptionSprawność do 92 %.
Informacja producenta: Product descriptionNominalna żywotność do 100,000 h.
Informacja producenta: Product descriptionGwarancja producenta: 5 lat, na warunkach Tridonica.
Informacja producenta: Housing propertiesCasing: polycarbonate, white
Informacja producenta: Housing propertiesStopień ochrony: IP20.
Informacja producenta: Housing propertiesStrain relief with loop through function
Informacja producenta: Interfacesready2mains (configuration via mains)
Informacja producenta: InterfacesTerminal blocks: 0° / 45° push terminals (input / output)
Informacja producenta: FunctionsAdjustable output current in 1-mA-steps (ready2mains, I-SELECT 2)
Informacja producenta: FunctionsProtective features (overtemperature, short-circuit, overload, no-load, input voltage range)
Informacja producenta: FunctionsMoże być stosowany w systemach awaryjnego oświetlenia dróg ewakuacyjnych zgodnie z EN 50172.
Informacja producenta: FunctionsFor cable cross-sections up to 2.5 mm²
Informacja producenta: BenefitsOkno pracy dostosowane do zastosowania ułatwia dobór zgodnego obciążenia LED.
Informacja producenta: BenefitsBest energy savings due to high efficiency
Informacja producenta: BenefitsFlexible configuration via ready2mains and I-SELECT 2
Informacja producenta: BenefitsNo tools required for installation
Informacja producenta: Typical applicationsFor applications in downlight, panel and low bay / high bay luminaires

Punkty pracy

PunktPrąd wyjściowyMinimalne/maksymalne napięcie przewodzenia LEDTypowy pobór prąduMoc wyjściowaTypowy pobór mocyTemperatura otoczenia taMaksymalna temperatura punktu tci-SELECT resistor value
11100.0 mA20 V; 54 V297 mA59.4 W65.1 W-25–50 °C80.0 °C—
21150.0 mA20 V; 54 V309 mA62.4 W68.1 W-25–50 °C80.0 °C4.35 kΩ
31200.0 mA20 V; 54 V323 mA64.8 W71.4 W-25–50 °C80.0 °C4.17 kΩ
41250.0 mA20 V; 54 V334 mA68 W74 W-25–50 °C80.0 °C4 kΩ
51300.0 mA20 V; 54 V347 mA70.2 W77 W-25–50 °C80.0 °C3.85 kΩ
61350.0 mA20 V; 54 V358 mA73.3 W79.7 W-25–50 °C80.0 °C3.7 kΩ
71400.0 mA20 V; 54 V369 mA75.6 W82.1 W-25–50 °C80.0 °C3.57 kΩ
81450.0 mA20 V; 54 V380 mA78.2 W84.8 W-25–50 °C80.0 °C3.45 kΩ
91500.0 mA20 V; 54 V394 mA81 W88.1 W-25–50 °C80.0 °C3.33 kΩ
101550.0 mA20 V; 54 V404 mA83.5 W90.5 W-25–50 °C80.0 °C3.23 kΩ
111600.0 mA20 V; 54 V420 mA86.4 W94.1 W-25–50 °C80.0 °C3.13 kΩ
121650.0 mA20 V; 54 V430 mA89.1 W96.5 W-25–50 °C80.0 °C3.03 kΩ
131700.0 mA20 V; 54 V442 mA91.8 W99.3 W-25–50 °C80.0 °C2.94 kΩ
141750.0 mA20 V; 54 V451 mA93.7 W101.6 W-25–50 °C80.0 °C2.86 kΩ
151800.0 mA20 V; 54 V469 mA97.2 W105.7 W-25–50 °C80.0 °C2.78 kΩ
161850.0 mA20 V; 54 V479 mA99.8 W107.9 W-25–50 °C80.0 °C2.7 kΩ
171900.0 mA20 V; 52.6 V478 mA99.9 W107.8 W-25–50 °C80.0 °C2.63 kΩ
181950.0 mA20 V; 51.3 V479 mA99.8 W108 W-25–50 °C80.0 °C2.56 kΩ
192000.0 mA20 V; 50 V480 mA100 W108.1 W-25–50 °C80.0 °C2.5 kΩ
202050.0 mA20 V; 48.8 V481 mA100 W108.4 W-25–50 °C80.0 °C2.44 kΩ
212100.0 mA20 V; 47.6 V482 mA100 W108.5 W-25–50 °C80.0 °CShort circuit (0 kΩ)

Cechy filtrowania Vmin/Vmax i okno pracy CC przedstawiają globalny zakres ze wszystkich udokumentowanych nastaw. Dopuszczalne napięcie przy konkretnej nastawie prądu określa pełna tabela punktów pracy.

Montaż / zastosowanie

Dobór modułów LED wymaga porównania ich napięcia przewodzenia i prądu z oknem pracy konkretnej nastawy. Maksymalna temperatura punktu tc oraz dopuszczalna temperatura otoczenia obowiązują dla warunków podanych przy danym punkcie pracy.

Informacje dodatkowe

Gwarancja i deklarowana żywotność obowiązują na warunkach producenta. Dane o innych wersjach rodziny nie oznaczają wyposażenia tego artykułu; jego oznaczenie modelowe oraz fotografie należy rozpatrywać razem.

Główne źródło informacji: www.tridonic.com

Dokładamy wszelkich starań, aby informacje przedstawione w opisie produktu były kompletne, aktualne i zgodne z dokumentacją źródłową. Należy jednak pamiętać, że asortyment i specyfikacje produktów mogą być rozwijane i aktualizowane, a część zmian może nie zostać jeszcze uwzględniona w naszym opisie. Zdarza się również, że nieścisłości lub błędy występują już w samej dokumentacji źródłowej. W przypadku wątpliwości lub zauważenia błędu prosimy o kontakt: bok@ledownia.pl.

zas_tridonic_28001573

Opis

Rodzaj zasilacza
Stałoprądowy (CC)
Moc zasilacza [W]
100
Prąd wyjściowy zasilacza CC [mA]
1100-2100
Okno pracy CC
20-54
Min. Napięcie wyj. zasilacza (CC)
20
Max. Napięcie wyj. zasilacza (CC)
54
Wymiary (dł. x szer. x wys.) [mm]
235 × 100 × 31 mm
Stopień IP
20
Długość [mm]
235
Szerokość [mm]
100
Wysokość/grubość [mm]
31
Gwarancja [lata]
5
Napięcie wejściowe [V]
220-240
Prąd min. zasilacza CC [mA]
1100
Prąd max. zasilacza CC [mA]
2100
Współczynnik mocy
0.95
